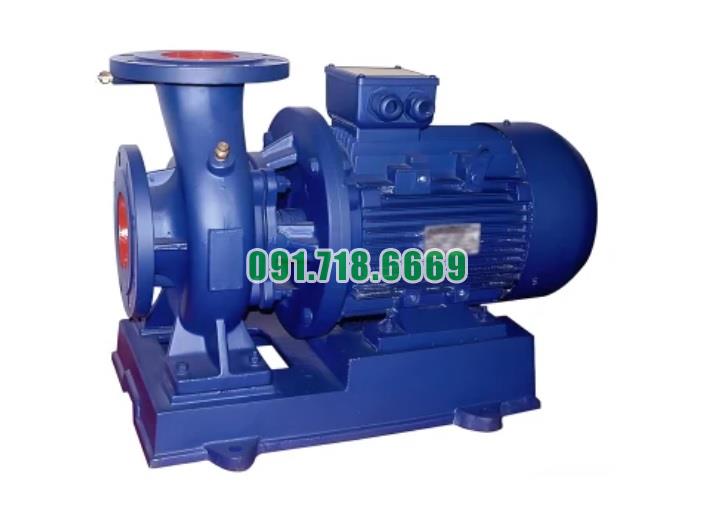

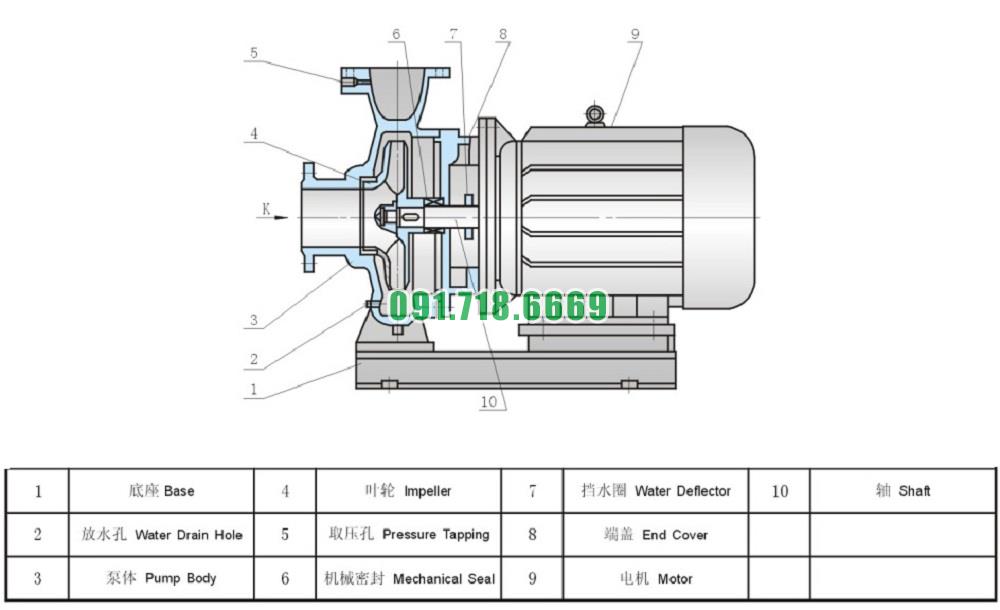

Cấu tạo và chức năng của bơm li tâm trục ngang SLW-ISW40-200-I lưu lượng 4.53 L/s hoặc 16.3 m3/h
Bơm ly tâm trục ngang SLW-ISW40-200-I với lưu lượng 4.53 L/s (hoặc 16.3 m³/h) có cấu tạo và chức năng chính như sau:
1. Cấu Tạo
a. Thân Bơm (Pump Casing):
- Chức Năng: Chứa và bảo vệ các bộ phận bên trong bơm, đồng thời giữ áp suất chất lỏng khi bơm hoạt động.
- Vật Liệu: Thường làm từ gang, thép không gỉ, hoặc vật liệu chống ăn mòn khác để tăng cường độ bền và khả năng chống ăn mòn.
b. Nắp Bơm (Pump Cover):
- Chức Năng: Lắp vào thân bơm để giữ chặt các bộ phận bên trong và cho phép tiếp cận dễ dàng để bảo trì hoặc thay thế.
- Vật Liệu: Giống như thân bơm, thường làm từ vật liệu chống ăn mòn.
c. Cánh Bơm (Impeller):
- Chức Năng: Là bộ phận quay của bơm, tạo ra lực ly tâm để đẩy chất lỏng ra khỏi trục bơm và tăng cường áp suất của chất lỏng.
- Thiết Kế: Cánh bơm thường được thiết kế với hình dạng chính xác để tối ưu hóa hiệu suất và lưu lượng của bơm.
d. Trục Bơm (Pump Shaft):
- Chức Năng: Truyền động từ động cơ đến cánh bơm.
- Vật Liệu: Thường làm từ thép hợp kim để chịu được lực momen xoắn và áp suất cao.
e. Bộ Phận Ổ Trục (Bearings):
- Chức Năng: Hỗ trợ trục bơm quay một cách êm ái và ổn định, giảm ma sát.
- Vật Liệu: Thường là bạc đạn hoặc ổ bi, được chọn để giảm thiểu ma sát và tăng cường tuổi thọ.
f. Hệ Thống Chèn (Mechanical Seal):
- Chức Năng: Ngăn chặn sự rò rỉ của chất lỏng ra ngoài khi trục bơm quay, đảm bảo tính an toàn và hiệu quả hoạt động.
- Vật Liệu: Được làm từ các vật liệu chống ăn mòn và bền bỉ.
g. Cổng Hút và Xả (Suction and Discharge Ports):
- Chức Năng: Cho phép chất lỏng vào và ra khỏi bơm.
- Vật Liệu: Được thiết kế để dễ dàng kết nối với hệ thống ống dẫn.
2. Chức Năng
a. Hút Chất Lỏng:
- Khi bơm hoạt động, chất lỏng được hút vào bơm qua cổng hút.
- Cánh bơm quay tạo ra một vùng áp suất thấp, khiến chất lỏng được hút vào trung tâm cánh bơm.
b. Tăng Áp Suất:
- Cánh bơm quay tạo ra lực ly tâm, đẩy chất lỏng ra khỏi trục bơm.
- Khi chất lỏng di chuyển qua các cánh bơm, áp suất và tốc độ của chất lỏng tăng lên.
c. Xả Chất Lỏng:
- Chất lỏng được đẩy ra khỏi cánh bơm và vào cổng xả của bơm.
- Chất lỏng sau đó được truyền đến hệ thống ống dẫn để sử dụng theo yêu cầu.
d. Điều Chỉnh Lưu Lượng và Áp Suất:
- Bằng cách thay đổi tốc độ quay của động cơ hoặc thay đổi kích thước cánh bơm, có thể điều chỉnh lưu lượng và áp suất của chất lỏng.
- Bơm SLW-ISW40-200-I có lưu lượng tối đa 4.53 L/s hoặc 16.3 m³/h, cho phép đáp ứng nhu cầu đa dạng trong các ứng dụng công nghiệp hoặc dân dụng.
3. Ứng Dụng
a. Công Nghiệp:
- Sử dụng trong các hệ thống xử lý nước, hệ thống làm mát, và các quy trình công nghiệp khác yêu cầu lưu lượng chất lỏng lớn.
b. Dân Dụng:
- Có thể được sử dụng trong các hệ thống cấp nước, tưới tiêu, và các ứng dụng yêu cầu bơm nước với lưu lượng vừa phải.
Bơm ly tâm trục ngang SLW-ISW40-200-I với lưu lượng 4.53 L/s hoặc 16.3 m³/h có cấu tạo chắc chắn và thiết kế tinh vi, giúp tối ưu hóa hiệu suất bơm. Các bộ phận như thân bơm, cánh bơm, trục bơm, và hệ thống chèn đều được thiết kế để đảm bảo hiệu quả hoạt động cao và độ bền lâu dài.

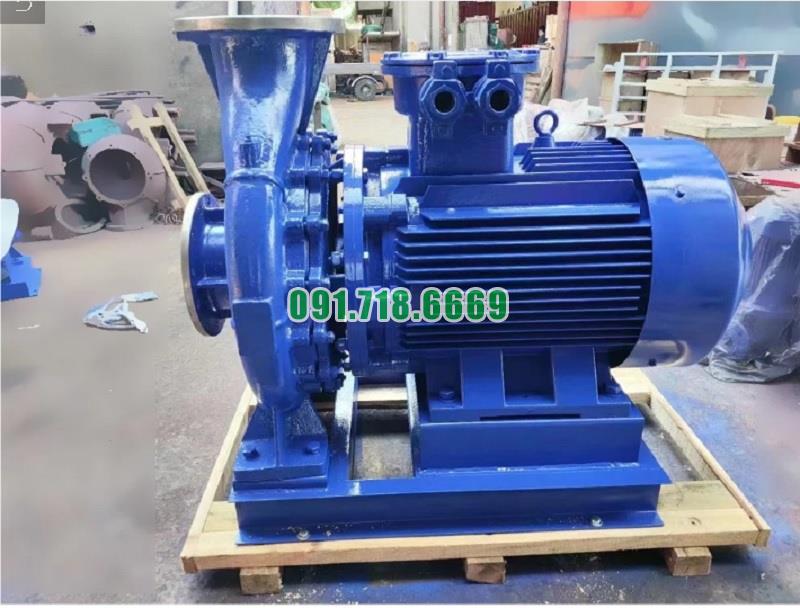

![](/Uploads/hinh-anh-thuc-te-bom-nam-ngang-slw-isw40-200-i-3.jpg)
Dịch vụ bảo dưỡng bơm li tâm trục ngang SLW-ISW40-200-I lưu lượng 4.53 L/s hoặc 16.3 m3/h
Dịch vụ bảo dưỡng bơm ly tâm trục ngang SLW-ISW40-200-I với lưu lượng 4.53 L/s (16.3 m³/h) bao gồm các bước và hoạt động quan trọng nhằm duy trì hiệu suất hoạt động tối ưu và kéo dài tuổi thọ của bơm. Dưới đây là các công việc chính thường được thực hiện trong quá trình bảo dưỡng:
1. Kiểm Tra Định Kỳ
- Kiểm Tra Hiệu Suất Bơm: Đánh giá hiệu suất của bơm bằng cách kiểm tra lưu lượng, áp suất, và công suất tiêu thụ.
- Kiểm Tra Âm Thanh và Rung: Quan sát tiếng ồn và rung động của bơm để phát hiện các dấu hiệu bất thường có thể do lỗi cơ học hoặc sự cố.
2. Kiểm Tra và Thay Thế Dầu Nhớt
- Kiểm Tra Mức Dầu: Đo mức dầu trong động cơ hoặc hộp số và bổ sung nếu cần.
- Thay Thế Dầu: Thay dầu nhớt định kỳ để đảm bảo bơm hoạt động trơn tru và bảo vệ các bộ phận bên trong khỏi mài mòn.
3. Kiểm Tra và Bảo Dưỡng Phốt Trục và Phốt Quay
- Kiểm Tra Phốt Trục và Phốt Quay: Đánh giá tình trạng của phốt trục và phốt quay để đảm bảo không có sự rò rỉ.
- Thay Thế Phốt: Thay thế phốt trục và phốt quay nếu chúng bị mài mòn hoặc rò rỉ.
4. Kiểm Tra và Bảo Dưỡng Vòng Đệm Cố Định
- Kiểm Tra Vòng Đệm: Kiểm tra tình trạng của vòng đệm cố định để đảm bảo không có sự rò rỉ chất lỏng.
- Thay Thế Vòng Đệm: Thay thế vòng đệm nếu chúng bị hỏng hoặc mài mòn.
5. Kiểm Tra Các Kết Nối Ống
- Kiểm Tra Kết Nối Ống: Đảm bảo rằng các kết nối ống hút và xả không bị rò rỉ và được lắp đặt chắc chắn.
- Thay Thế Ống Nếu Cần: Thay thế các ống bị hư hỏng hoặc mài mòn.
6. Kiểm Tra và Bảo Dưỡng Động Cơ
- Kiểm Tra Điện: Đánh giá các kết nối điện và đảm bảo không có sự cố về điện.
- Kiểm Tra Cơ Cấu Động Cơ: Kiểm tra các bộ phận của động cơ, bao gồm các ổ trục, cuộn dây, và các thành phần khác để phát hiện sự cố.
7. Kiểm Tra và Vệ Sinh Bánh Công Tác
- Kiểm Tra Bánh Công Tác: Kiểm tra tình trạng của bánh công tác và đảm bảo không có sự tắc nghẽn hoặc hư hỏng.
- Vệ Sinh Bánh Công Tác: Vệ sinh bánh công tác để loại bỏ cặn bẩn và các tạp chất khác có thể ảnh hưởng đến hiệu suất bơm.
8. Kiểm Tra Áp Suất và Lưu Lượng
- Kiểm Tra Áp Suất: Đo áp suất đầu vào và đầu ra của bơm để đảm bảo bơm hoạt động trong phạm vi yêu cầu.
- Kiểm Tra Lưu Lượng: Đo lưu lượng để đảm bảo bơm đạt hiệu suất tối ưu.
9. Kiểm Tra Hệ Thống Xả Khí
- Kiểm Tra Van Xả Khí: Đảm bảo các van xả khí hoạt động đúng cách và không bị tắc nghẽn.
10. Ghi Chép và Báo Cáo
- Ghi Chép Thông Tin: Ghi chép kết quả bảo dưỡng, các vấn đề phát hiện, và các hành động khắc phục đã thực hiện.
- Lập Báo Cáo: Cung cấp báo cáo chi tiết về tình trạng của bơm và các hoạt động bảo dưỡng đã thực hiện cho quản lý hoặc khách hàng.
11. Huấn Luyện và Đào Tạo
- Đào Tạo Nhân Viên: Đào tạo nhân viên về các quy trình bảo dưỡng bơm và các biện pháp phòng ngừa sự cố.
Dịch vụ bảo dưỡng định kỳ giúp duy trì hiệu suất bơm, giảm thiểu sự cố, và kéo dài tuổi thọ của thiết bị. Đảm bảo thực hiện các bước bảo dưỡng này theo lịch trình và theo hướng dẫn của nhà sản xuất bơm để đạt hiệu quả tối ưu.

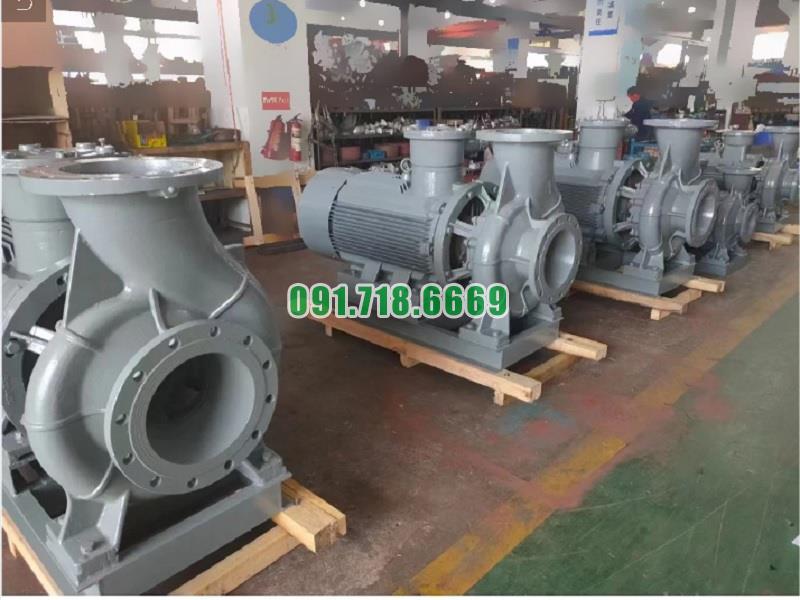

![](/Uploads/hinh-anh-thuc-te-bom-nam-ngang-slw-isw40-200-i2.jpg)
Điều kiện làm việc bơm li tâm trục ngang SLW-ISW40-200-I lưu lượng 4.53 L/s hoặc 16.3 m3/h
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

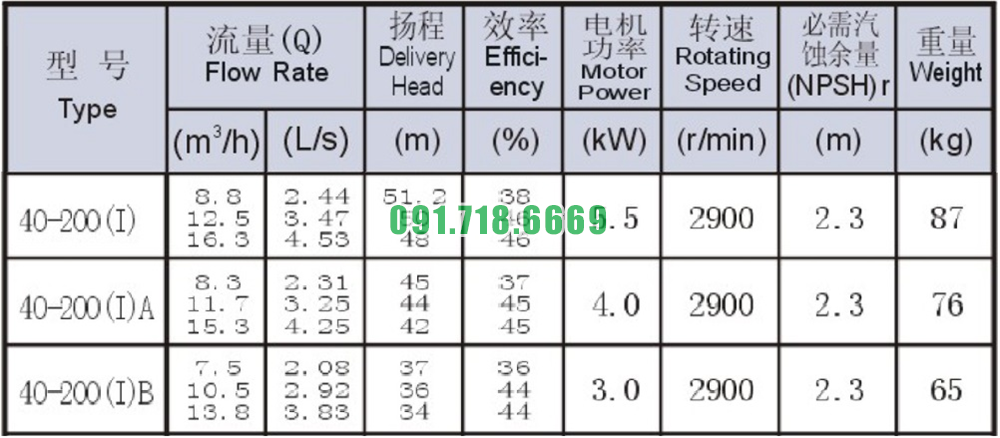

Bảng thông số kỹ thuật bơm li tâm trục ngang SLW-ISW40-200-I lưu lượng 4.53 L/s hoặc 16.3 m3/h
![](/Uploads/bang-thong-so-ky-thuat-bom-nam-ngang-slw-isw40-200-i.jpg)

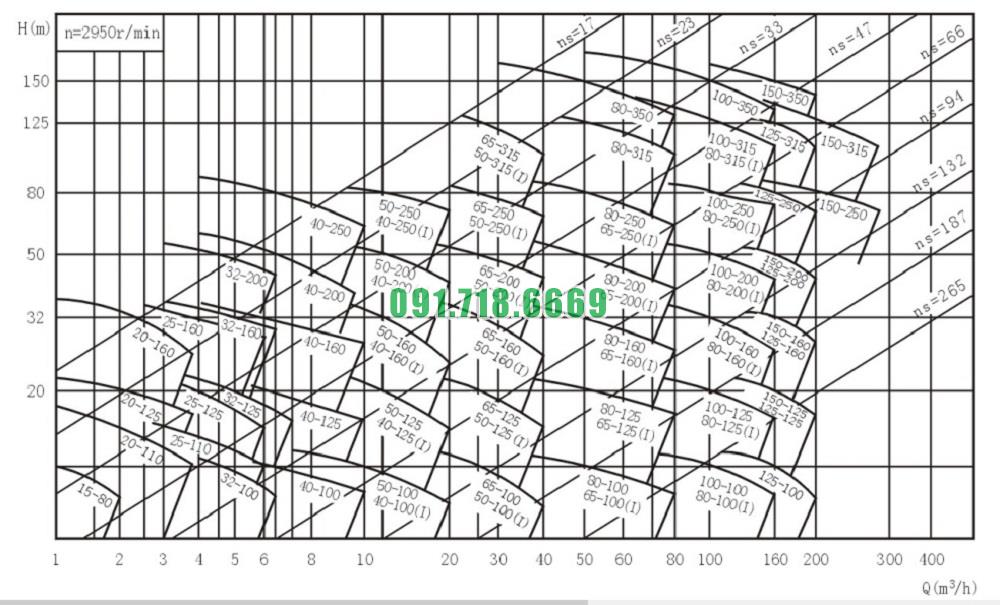

Đường cong hiệu suất bơm li tâm trục ngang SLW-ISW40-200-I lưu lượng 4.53 L/s hoặc 16.3 m3/h
![](/Uploads/duong-cong-hieu-suat-bom-nam-ngang-slw-isw40-200-i.jpg)

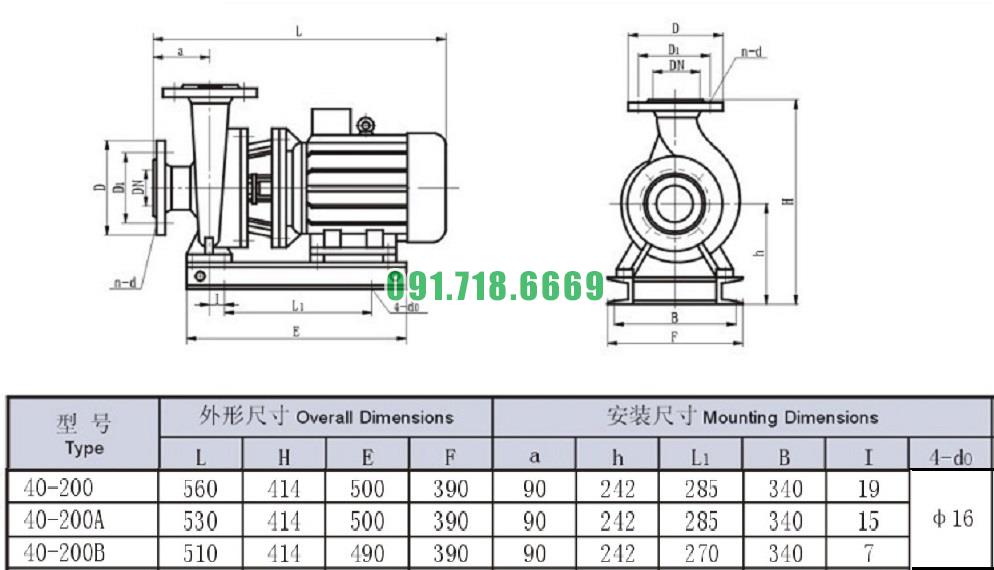

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang SLW-ISW40-200-I lưu lượng 4.53 L/s hoặc 16.3 m3/h
