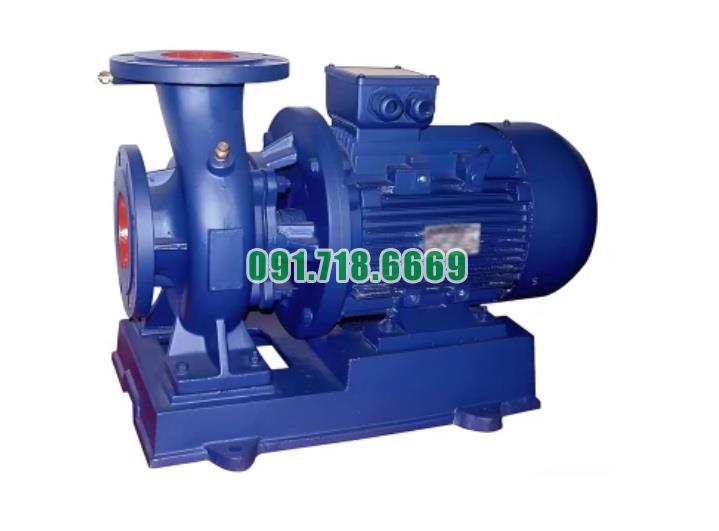

Bơm li tâm trục ngang SLW-ISW40-250-I lưu lượng 4.53 L/s hoặc 16.3 m3/h có nguyên lý vận hành linh hoạt
Bơm ly tâm trục ngang SLW-ISW40-250-I với lưu lượng 4.53 L/s (hoặc 16.3 m³/h) sở hữu nguyên lý vận hành linh hoạt, cho phép nó hoạt động hiệu quả trong nhiều điều kiện khác nhau. Dưới đây là mô tả chi tiết về nguyên lý vận hành linh hoạt của bơm này:
1. Nguyên Lý Vận Hành Cơ Bản
1.1. Nguyên Lý Ly Tâm
Bơm ly tâm hoạt động dựa trên nguyên lý ly tâm, trong đó cánh quạt quay tạo ra lực ly tâm để đẩy chất lỏng từ trung tâm ra ngoài. Đây là cơ chế chính giúp tăng áp suất và lưu lượng của chất lỏng qua bơm.
- Cánh Quạt: Khi cánh quạt quay với tốc độ cao, nó tạo ra lực ly tâm, đẩy chất lỏng từ tâm bơm ra ngoài.
- Chuyển Đổi Năng Lượng: Năng lượng cơ học từ động cơ được chuyển đổi thành năng lượng động học của chất lỏng, làm cho chất lỏng chảy qua hệ thống.
2. Nguyên Lý Vận Hành Linh Hoạt
2.1. Điều Chỉnh Lưu Lượng và Áp Suất
- Van Điều Chỉnh: Bơm SLW-ISW40-250-I có thể được trang bị van điều chỉnh lưu lượng hoặc áp suất, cho phép người dùng thay đổi tốc độ lưu lượng và áp suất đầu ra tùy theo nhu cầu. Van điều chỉnh thường được lắp đặt ở điểm xả của bơm và cho phép điều chỉnh lưu lượng bằng cách thay đổi kích thước của đường ống xả.
- Tốc Độ Quay: Mặc dù bơm hoạt động ở tốc độ quay ổn định, việc điều chỉnh lưu lượng có thể thực hiện qua các biến tần (VFD - Variable Frequency Drive) để thay đổi tốc độ quay của động cơ, từ đó điều chỉnh lưu lượng và áp suất đầu ra của bơm.
2.2. Linh Hoạt Trong Các Ứng Dụng
- Ứng Dụng Công Nghiệp: Bơm có thể được sử dụng trong nhiều ứng dụng công nghiệp như cung cấp nước, xử lý hóa chất, và hệ thống làm mát, nơi yêu cầu lưu lượng và áp suất linh hoạt.
- Hệ Thống Cấp Nước: Trong hệ thống cấp nước, bơm có thể được điều chỉnh để đáp ứng nhu cầu thay đổi về lưu lượng nước do nhu cầu sử dụng thay đổi.
- Hệ Thống Xử Lý Nước Thải: Bơm có thể điều chỉnh lưu lượng để phù hợp với lưu lượng nước thải thay đổi trong quá trình xử lý.
2.3. Tính Năng Bảo Trì và Bảo Dưỡng
- Dễ Dàng Bảo Trì: Thiết kế của bơm SLW-ISW40-250-I cho phép dễ dàng tiếp cận và bảo trì các bộ phận chính như cánh quạt, trục bơm, và phốt cơ khí. Điều này giúp giảm thời gian ngừng hoạt động và chi phí bảo trì.
- Kiểm Soát Hiệu Suất: Bơm được trang bị các cảm biến và hệ thống kiểm soát để theo dõi hiệu suất hoạt động, cho phép điều chỉnh kịp thời nếu cần thiết. Điều này giúp tối ưu hóa hiệu suất và kéo dài tuổi thọ của bơm.
2.4. Chế Độ Hoạt Động Khác Nhau
- Chế Độ Hoạt Động Liên Tục: Bơm có thể hoạt động liên tục trong thời gian dài mà không gặp vấn đề về hiệu suất hay độ bền, nhờ vào thiết kế bền bỉ và khả năng điều chỉnh lưu lượng linh hoạt.
- Chế Độ Hoạt Động Ngắt Quãng: Bơm cũng có thể hoạt động trong chế độ ngắt quãng, điều này cho phép nó hoạt động theo chu kỳ, giúp tiết kiệm năng lượng và phù hợp với các ứng dụng không yêu cầu hoạt động liên tục.
3. Các Tính Năng Linh Hoạt Khác
3.1. Khả Năng Thay Đổi Đầu Vào và Đầu Ra
- Khả Năng Thay Đổi Hướng: Đầu vào và đầu ra của bơm có thể thay đổi để phù hợp với thiết kế hệ thống và yêu cầu lắp đặt cụ thể.
- Điều Chỉnh Áp Suất: Áp suất có thể được điều chỉnh bằng cách thay đổi độ mở của van xả hoặc sử dụng các thiết bị điều chỉnh áp suất khác để phù hợp với nhu cầu của hệ thống.
3.2. Tính Tương Thích với Các Loại Chất Lỏng
- Chất Lỏng Đặc Biệt: Bơm có thể được điều chỉnh để xử lý các loại chất lỏng khác nhau, bao gồm các chất lỏng ăn mòn hoặc chất lỏng có độ nhớt cao, nhờ vào việc thay đổi vật liệu chế tạo và cấu hình của các bộ phận bơm.
Bơm ly tâm trục ngang SLW-ISW40-250-I với lưu lượng 4.53 L/s (hoặc 16.3 m³/h) có nguyên lý vận hành linh hoạt, cho phép điều chỉnh lưu lượng và áp suất theo nhu cầu của hệ thống. Nguyên lý ly tâm cơ bản kết hợp với các tính năng điều chỉnh lưu lượng, áp suất, và bảo trì giúp bơm hoạt động hiệu quả trong nhiều điều kiện khác nhau. Tính linh hoạt của bơm đảm bảo nó phù hợp với nhiều ứng dụng công nghiệp và dân dụng, đồng thời dễ dàng bảo trì và điều chỉnh khi cần thiết

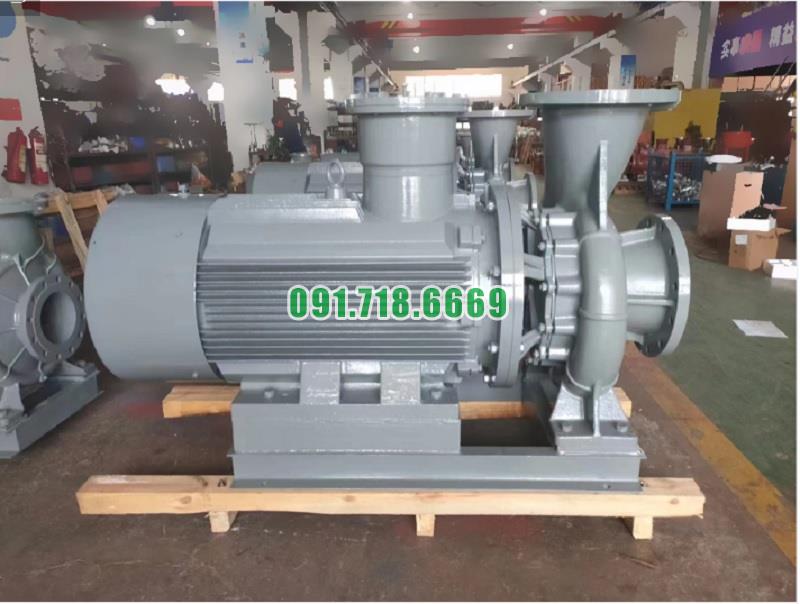

![](/Uploads/hinh-anh-thuc-te-bom-nam-ngang-slw-isw40-250-i-1.jpg)
Bơm li tâm trục ngang SLW-ISW40-250-I lưu lượng 4.53 L/s hoặc 16.3 m3/h không bị rung và ít tiếng ồn khi vận hành
Bơm ly tâm trục ngang SLW-ISW40-250-I với lưu lượng 4.53 L/s (hoặc 16.3 m³/h) được thiết kế để hoạt động với độ ồn thấp và ít rung. Đây là những yếu tố quan trọng để đảm bảo sự vận hành ổn định và kéo dài tuổi thọ của bơm. Dưới đây là các yếu tố kỹ thuật và thiết kế chi tiết giúp bơm này đạt được đặc tính vận hành yên tĩnh và ít rung:
1. Thiết kế Cân Bằng Bánh Công Tác
a. Bánh Công Tác Cân Bằng
- Cân bằng động: Bánh công tác của bơm SLW-ISW40-250-I được thiết kế để cân bằng động, giúp giảm lực tác động không mong muốn và rung động trong quá trình vận hành.
- Thiết kế cân bằng: Bánh công tác được thiết kế với độ chính xác cao để đảm bảo rằng lực ly tâm được phân phối đều, giảm thiểu các hiệu ứng rung và ồn.
b. Chất lượng gia công
- Gia công chính xác: Quá trình gia công bánh công tác được thực hiện với độ chính xác cao, đảm bảo rằng bánh công tác có bề mặt nhẵn và đều, giảm thiểu rung động và tiếng ồn.
2. Cấu Trúc và Vật Liệu
a. Vật Liệu và Chất Lượng
- Thép không gỉ và hợp kim: Bơm SLW-ISW40-250-I được chế tạo từ vật liệu thép không gỉ và hợp kim chất lượng cao, giúp giảm ma sát và mài mòn, từ đó giảm rung động và tiếng ồn.
- Cấu trúc vững chắc: Thiết kế thân bơm và các bộ phận khác đảm bảo độ cứng và ổn định, giúp giảm rung động trong quá trình vận hành.
b. Thiết kế và Lắp đặt
- Thiết kế chắc chắn: Thân bơm được thiết kế để chịu được áp lực và lực tác động, giúp duy trì sự ổn định và giảm rung động.
- Lắp đặt chính xác: Việc lắp đặt bơm được thực hiện chính xác để đảm bảo rằng bơm được cố định chắc chắn và không bị dịch chuyển trong quá trình hoạt động.
3. Hệ Thống Cân Bằng Động
a. Hệ Thống Cân Bằng
- Cân bằng động học: Bơm SLW-ISW40-250-I có hệ thống cân bằng động học giúp phân phối lực đều và giảm thiểu rung động do sự mất cân bằng trong quá trình hoạt động.
- Ổ trục chất lượng cao: Bơm sử dụng ổ trục chất lượng cao để hỗ trợ và ổn định các bộ phận quay, giúp giảm tiếng ồn và rung động.
b. Giảm chấn và Bộ giảm rung
- Bộ giảm chấn: Các bộ phận như bộ giảm chấn và đệm rung được tích hợp trong thiết kế bơm để hấp thụ các rung động và giảm tiếng ồn.
- Chân đế và giá đỡ: Bơm thường được lắp đặt trên chân đế hoặc giá đỡ chắc chắn để giảm sự truyền rung động và tiếng ồn tới cấu trúc xung quanh.
4. Hiệu Suất Động Cơ
a. Động Cơ Chất Lượng Cao
- Động cơ êm ái: Động cơ bơm được thiết kế để hoạt động êm ái và giảm tiếng ồn. Động cơ chất lượng cao giúp giảm ma sát và rung động, cải thiện hiệu suất tổng thể của bơm.
- Vòng quay ổn định: Động cơ hoạt động với vòng quay ổn định 2900 r/min, giúp duy trì sự cân bằng và giảm rung động trong quá trình vận hành.
b. Duy trì hiệu suất
- Hiệu suất ổn định: Động cơ và bơm được thiết kế để hoạt động với hiệu suất ổn định, giúp giảm thiểu sự dao động và rung động trong hệ thống.
5. Quá Trình Vận Hành
a. Chạy không tải
- Chạy không tải: Trước khi đưa vào vận hành chính thức, bơm thường được chạy không tải để kiểm tra và điều chỉnh các yếu tố như cân bằng động và ổn định.
- Kiểm tra rung và tiếng ồn: Quá trình kiểm tra và hiệu chỉnh giúp đảm bảo bơm hoạt động với mức rung và tiếng ồn thấp nhất.
b. Bảo trì và bảo dưỡng
- Bảo trì định kỳ: Bảo trì định kỳ giúp duy trì hiệu suất bơm và giảm thiểu rung động và tiếng ồn do các vấn đề như mài mòn hoặc sự cố kỹ thuật.
- Kiểm tra định kỳ: Các kiểm tra định kỳ giúp phát hiện và khắc phục các vấn đề sớm, đảm bảo rằng bơm hoạt động êm ái và ổn định.
Bơm ly tâm trục ngang SLW-ISW40-250-I với lưu lượng 4.53 L/s (16.3 m³/h) được thiết kế để hoạt động với độ rung thấp và ít tiếng ồn nhờ vào các yếu tố như thiết kế cân bằng bánh công tác, chất liệu và cấu trúc bền bỉ, hệ thống cân bằng động, hiệu suất động cơ ổn định, và quá trình bảo trì chính xác. Những yếu tố này giúp đảm bảo bơm hoạt động hiệu quả, êm ái và đáng tin cậy trong suốt thời gian sử dụng

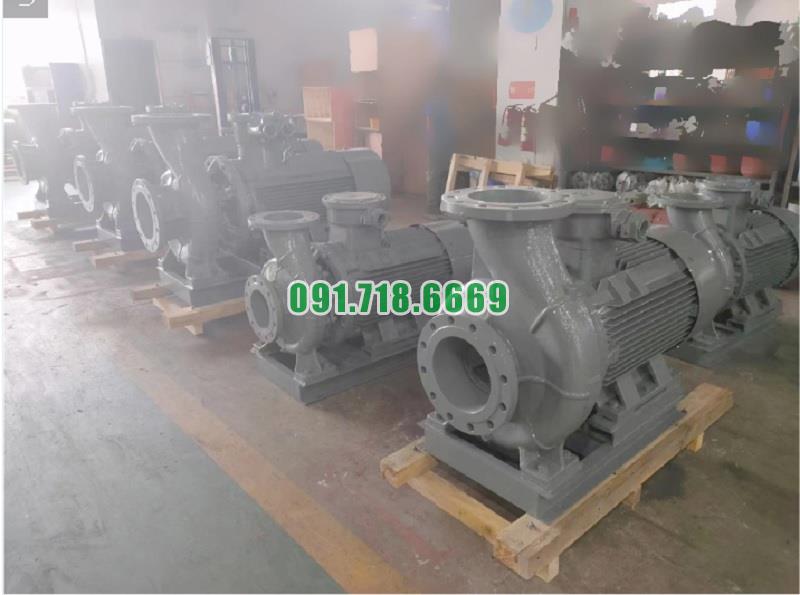

![](/Uploads/hinh-anh-thuc-te-bom-nam-ngang-slw-isw40-250-i.jpg)
Điều kiện làm việc bơm li tâm trục ngang SLW-ISW40-250-I lưu lượng 4.53 L/s hoặc 16.3 m3/h
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

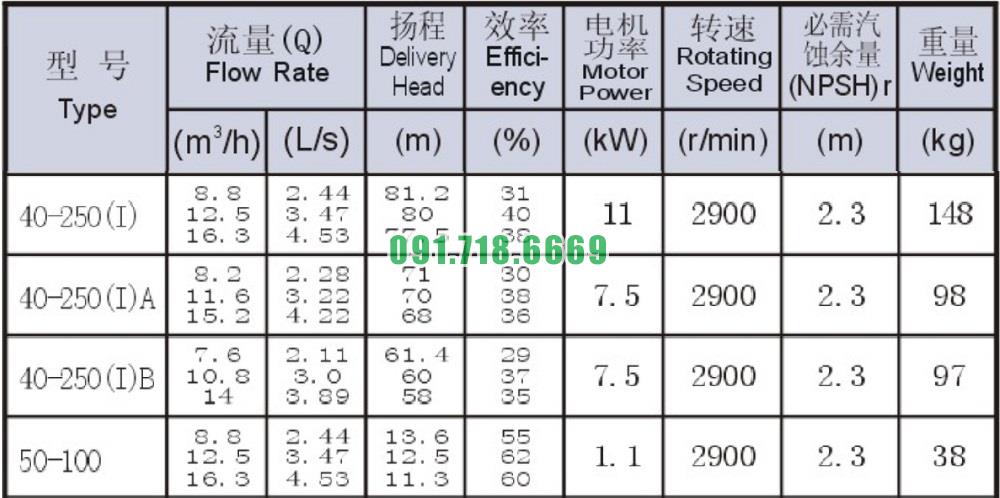

Bảng thông số kỹ thuật bơm li tâm trục ngang SLW-ISW40-250-I lưu lượng 4.53 L/s hoặc 16.3 m3/h
![](/Uploads/bang-thong-so-ky-thuat-bom-nam-ngang-slw-isw40-250-i.jpg)

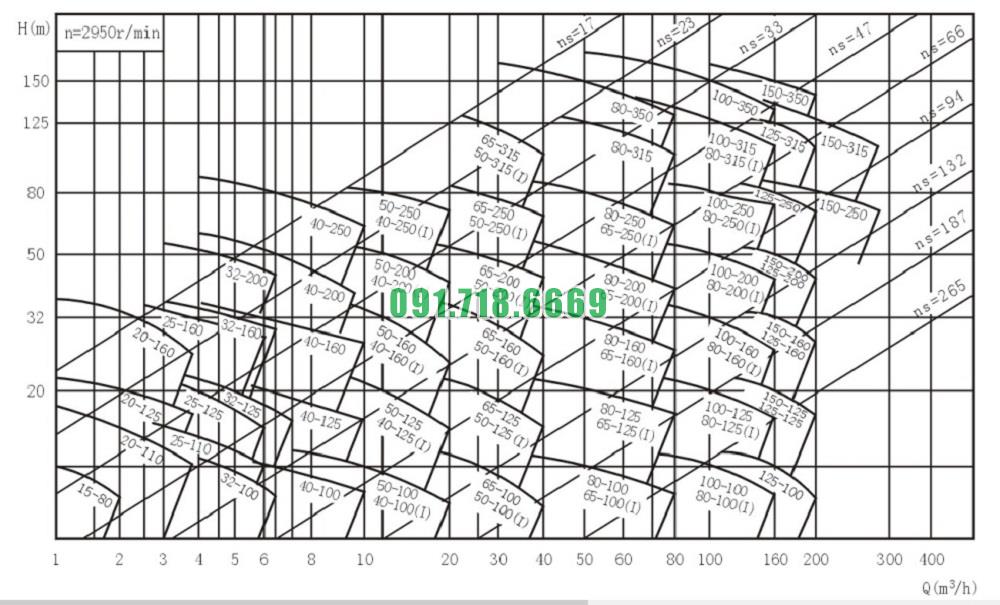

Đường cong hiệu suất bơm li tâm trục ngang SLW-ISW40-250-I lưu lượng 4.53 L/s hoặc 16.3 m3/h
![](/Uploads/duong-cong-hieu-suat-bom-nam-ngang-slw-isw40-250-i.jpg)

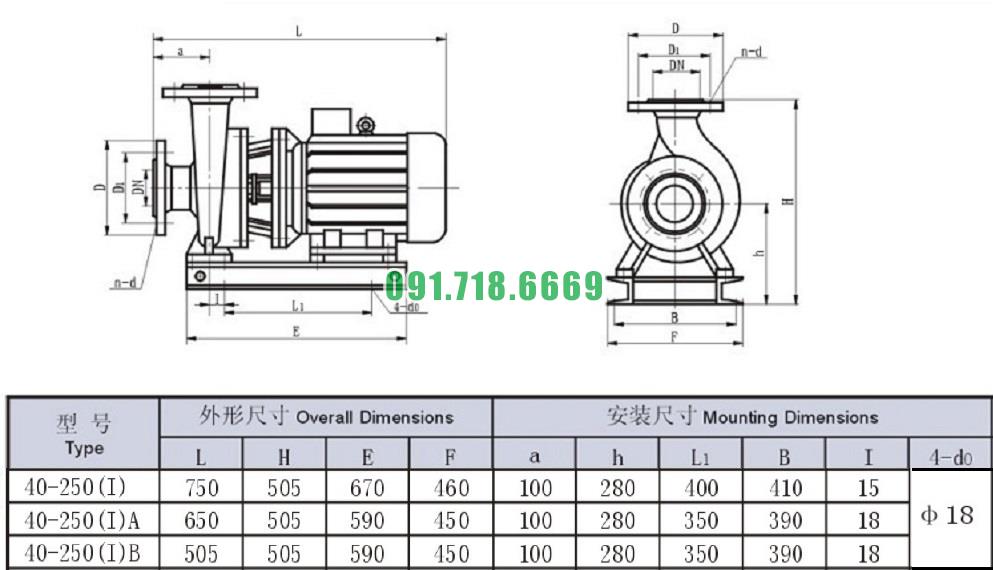

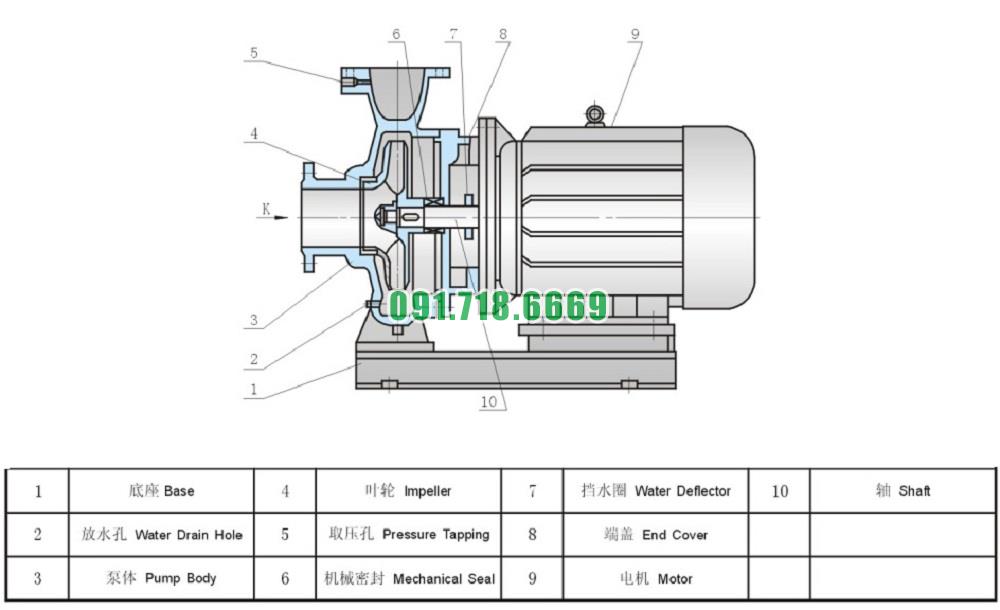

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang SLW-ISW40-250-I lưu lượng 4.53 L/s hoặc 16.3 m3/h
