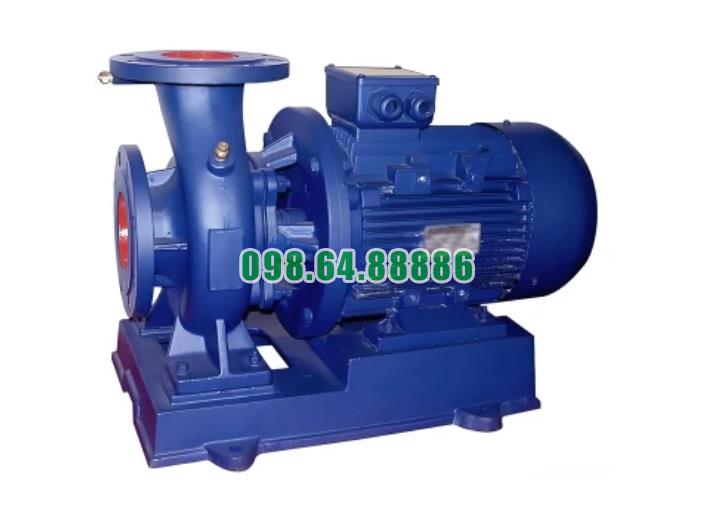

Bán bơm nước trục ngang mã SLW100-ISW100-125-I động cơ 15 kw

Nguyên tắc vận hành của bơm nước trục ngang  mã SLW100-ISW100-125-I động cơ 15 kw

Bơm nước ly tâm trục ngang SLW100-ISW100-125-I hoạt động theo nguyên lý ly tâm, sử dụng động cơ 15 kW để tạo ra dòng chất lỏng với áp suất và lưu lượng ổn định. Dưới đây là nguyên lý vận hành chi tiết của bơm này:

1. Nguyên lý hoạt động cơ bản:

• Động cơ truyền động: Động cơ 15 kW cung cấp năng lượng quay cho trục của bơm. Trục này kết nối với các cánh quạt (impeller), bộ phận tạo ra lực ly tâm.

• Quá trình ly tâm: Khi động cơ quay, các cánh quạt của bơm quay theo, tạo ra lực ly tâm mạnh. Chất lỏng được hút vào bơm qua cửa hút (suction port) và bị đẩy ra ngoài theo các cánh quạt.

• Tạo áp suất: Khi chất lỏng được đẩy ra ngoài từ tâm cánh quạt, nó có tốc độ và áp suất cao. Càng gần ra ngoài, tốc độ dòng chảy càng giảm, nhưng áp suất vẫn giữ ở mức cao. Quá trình này giúp tạo ra lưu lượng lớn với áp suất đủ lớn để đẩy nước qua hệ thống ống dẫn.

• Đẩy chất lỏng qua hệ thống: Chất lỏng sau khi được đẩy ra ngoài từ các cánh quạt sẽ đi qua các cửa xả (discharge port) và tiếp tục được đưa vào hệ thống ống dẫn, nơi nước có thể được cung cấp đến các khu vực cần thiết (cấp nước, xử lý nước, làm mát, v.v.).

2. Quá trình vận hành:

• Khởi động bơm: Khi bơm bắt đầu hoạt động, động cơ quay trục bơm và các cánh quạt bắt đầu quay. Chất lỏng từ bể chứa hoặc nguồn nước sẽ được hút vào qua cửa hút.

• Chuyển động của chất lỏng: Chất lỏng bị đẩy ra ngoài do lực ly tâm của cánh quạt. Trong quá trình này, bơm tạo ra sự gia tăng áp suất, giúp chất lỏng di chuyển qua các ống dẫn và ra ngoài hệ thống xả.

• Duy trì lưu lượng và áp suất: Bơm duy trì lưu lượng và áp suất ổn định trong quá trình vận hành, miễn là không có sự thay đổi lớn trong điều kiện hoạt động (như thay đổi nhiệt độ, độ nhớt của chất lỏng hoặc lượng chất lỏng cần bơm).

• Điều chỉnh lưu lượng và áp suất: Lưu lượng và áp suất của bơm có thể được điều chỉnh bằng cách sử dụng van điều tiết hoặc thay đổi tốc độ quay của động cơ (nếu có bộ điều khiển tốc độ). Thông qua việc thay đổi các thông số này, bơm có thể thích ứng với các yêu cầu vận hành khác nhau trong các ứng dụng.

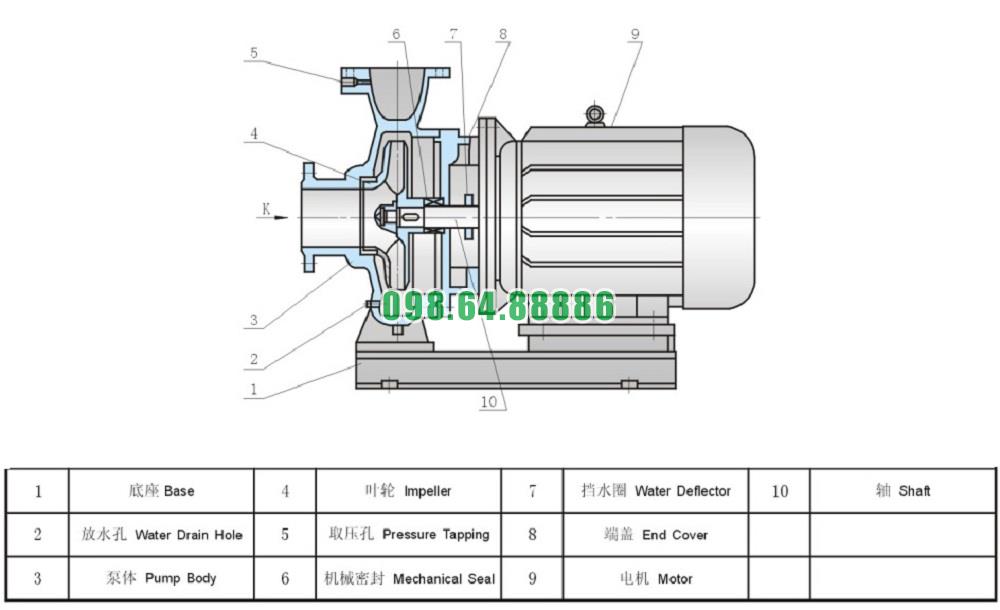

3. Các bộ phận chính và chức năng:

• Cánh quạt (Impeller): Là bộ phận chủ yếu tạo ra lực ly tâm. Cánh quạt quay khi trục được động cơ quay, từ đó đẩy chất lỏng ra ngoài.
• Trục bơm: Là bộ phận truyền động, nối động cơ với cánh quạt. Trục quay để truyền lực từ động cơ đến các cánh quạt.
• Phớt cơ học (Mechanical Seal): Được sử dụng để ngăn ngừa rò rỉ chất lỏng ra ngoài trục bơm, đảm bảo bơm hoạt động an toàn và hiệu quả.
• Vỏ bơm (Pump casing): Là bộ phận chứa các bộ phận khác của bơm và dẫn hướng dòng chất lỏng. Vỏ bơm giúp tạo nên áp suất khi chất lỏng đi qua và giảm thiểu sự thất thoát năng lượng.

4. Chu trình vận hành:

• Khởi động: Động cơ được kích hoạt, làm quay trục bơm. Cánh quạt bắt đầu quay, tạo lực ly tâm hút chất lỏng vào.
• Hút và đẩy: Chất lỏng được hút vào qua cửa hút và đẩy ra qua cửa xả. Quá trình ly tâm tạo ra áp suất để đẩy chất lỏng ra ngoài, với lưu lượng và áp suất tùy thuộc vào yêu cầu của hệ thống.
• Lưu lượng ổn định: Trong suốt quá trình vận hành, bơm duy trì một lưu lượng ổn định, có thể điều chỉnh tùy theo yêu cầu của hệ thống.

5. Điều kiện vận hành và yêu cầu:

• Điều kiện đầu vào chất lỏng: Bơm cần được cung cấp đủ chất lỏng vào cửa hút. Nếu không có đủ chất lỏng, hoặc nếu chất lỏng quá đặc hoặc chứa tạp chất, hiệu suất của bơm sẽ giảm.
• Điều chỉnh áp suất và lưu lượng: Lưu lượng và áp suất có thể được điều chỉnh tùy theo yêu cầu của hệ thống, nhưng việc điều chỉnh cần được thực hiện trong giới hạn thiết kế của bơm để đảm bảo hiệu suất và độ bền của thiết bị

Lỗi thường gặp khi vận hành bơm nước trục ngang  mã SLW100-ISW100-125-I động cơ 15 kw

Khi vận hành bơm nước ly tâm trục ngang SLW100-ISW100-125-I với động cơ 15 kW, có một số lỗi thường gặp mà người sử dụng có thể gặp phải. Những lỗi này thường liên quan đến các vấn đề cơ khí, điện, hoặc môi trường làm việc. Dưới đây là danh sách các lỗi phổ biến và nguyên nhân có thể gây ra chúng:

1. Bơm không khởi động hoặc không đạt công suất yêu cầu

• Nguyên nhân:

  • Nguồn điện không ổn định: Điện áp cung cấp không đủ hoặc quá thấp có thể khiến động cơ không khởi động hoặc không đạt công suất tối đa.
  • Rơ le bảo vệ quá tải hoặc sự cố mạch điện: Nếu hệ thống bảo vệ quá tải của động cơ hoạt động do dòng điện vượt quá mức cho phép, bơm sẽ không hoạt động bình thường.
  • Hỏng hóc trong mạch điện: Đứt dây điện, mối nối lỏng lẻo hoặc hỏng hóc trong hệ thống điện có thể làm gián đoạn nguồn cung cấp năng lượng cho bơm.

• Khắc phục:

  • Kiểm tra lại nguồn điện, bảo đảm điện áp ổn định và đủ cho động cơ hoạt động.
  • Kiểm tra các thiết bị bảo vệ và mạch điện, thay thế các phần bị hỏng hoặc không đảm bảo.

2. Bơm bị rung lắc mạnh hoặc có tiếng ồn

• Nguyên nhân:

  • Cân bằng cánh bơm không chính xác: Nếu cánh bơm bị hư hỏng, mòn không đều hoặc bị lệch, nó có thể tạo ra rung động lớn trong quá trình vận hành.
  • Lắp đặt không chính xác: Nếu bơm không được lắp đúng cách hoặc không ổn định trên nền tảng, điều này có thể gây ra rung động mạnh.
  • Vòng bi hoặc ổ trục bị mòn hoặc hư hỏng: Các bộ phận này có thể bị mài mòn theo thời gian, dẫn đến sự rung lắc và tiếng ồn khi vận hành.
  • Vấn đề với trục bơm: Trục bơm bị cong, lệch hoặc không thẳng có thể làm phát sinh rung động.

• Khắc phục:

  • Kiểm tra và thay thế các bộ phận bị mòn hoặc hư hỏng, đặc biệt là cánh bơm, vòng bi và ổ trục.
  • Đảm bảo bơm được lắp đặt vững chắc, chính xác và không có hiện tượng lắc khi vận hành.
  • Kiểm tra lại trục bơm và thay thế nếu có dấu hiệu cong vênh hoặc hư hỏng.

3. Bơm bị kẹt hoặc không có dòng chảy

• Nguyên nhân:

  • Tắc nghẽn đường ống hút: Nếu có vật cản hoặc chất bẩn trong ống hút, điều này có thể làm giảm hoặc ngừng lưu lượng nước.
  • Hệ thống hút bị khí xâm nhập: Nếu bơm không được mồi nước đúng cách hoặc có khí lọt vào hệ thống, sẽ dẫn đến hiện tượng "bơm khô" và không có dòng chảy.
  • Cánh bơm bị mòn hoặc hỏng: Nếu cánh bơm bị mòn hoặc hỏng, nó sẽ không thể tạo ra đủ áp suất và lưu lượng để bơm nước.

• Khắc phục:

  • Kiểm tra và làm sạch ống hút để loại bỏ các vật cản, đảm bảo đường ống luôn thông thoáng.
  • Đảm bảo bơm được mồi nước đầy đủ trước khi vận hành, tránh để khí lọt vào hệ thống.
  • Kiểm tra và thay thế cánh bơm nếu thấy có dấu hiệu mài mòn hoặc hư hỏng.

4. Bơm bị rò rỉ

• Nguyên nhân:

  • Rò rỉ tại phớt cơ học: Phớt cơ học bị mòn hoặc hư hỏng có thể gây rò rỉ nước ra ngoài, đặc biệt là khi bơm hoạt động ở áp suất cao.
  • Rò rỉ ở các mối nối hoặc vòng đệm: Các mối nối giữa ống hút, ống xả và bơm có thể bị lỏng hoặc không kín, gây rò rỉ nước.
  • Rò rỉ tại các bộ phận chịu áp lực: Các bộ phận như nắp bơm hoặc thân bơm có thể bị rò rỉ do áp suất quá cao hoặc hư hỏng vật liệu.

• Khắc phục:

  • Kiểm tra và thay thế phớt cơ học nếu bị mòn hoặc hư hỏng.
  • Siết chặt các mối nối và thay thế các vòng đệm hoặc gioăng làm kín bị hỏng.
  • Kiểm tra các bộ phận chịu áp lực và thay thế các bộ phận bị rò rỉ hoặc hư hỏng.

5. Bơm hoạt động kém hiệu quả hoặc không đạt áp suất yêu cầu

• Nguyên nhân:

  • Thiếu hoặc thừa nước trong hệ thống: Nếu hệ thống hút không có đủ nước, hoặc có quá nhiều nước, bơm sẽ không thể đạt được hiệu suất tối đa.
  • Lọc nước bị tắc nghẽn: Bộ lọc hoặc van kiểm tra có thể bị tắc nghẽn, làm giảm lưu lượng nước qua bơm.
  • Cánh bơm bị hư hỏng: Nếu cánh bơm không còn hoạt động đúng cách do mài mòn, bơm sẽ không thể tạo ra áp suất đủ cao.
  • Kết nối điện không ổn định: Các vấn đề về điện áp hoặc kết nối không ổn định có thể làm giảm hiệu suất của động cơ, ảnh hưởng đến hiệu suất của bơm.

• Khắc phục:

  • Kiểm tra và đảm bảo bơm được mồi nước đúng cách, điều chỉnh lưu lượng và áp suất của nước trong hệ thống sao cho phù hợp.
  • Vệ sinh và kiểm tra các bộ lọc, van kiểm tra, và ống hút để loại bỏ bất kỳ tắc nghẽn nào.
  • Kiểm tra và thay thế cánh bơm nếu có dấu hiệu mài mòn hoặc hư hỏng.
  • Kiểm tra hệ thống điện và đảm bảo rằng các kết nối ổn định, không có sự cố.

6. Nhiệt độ động cơ quá cao

• Nguyên nhân:

  • Quá tải động cơ: Nếu bơm phải hoạt động ở mức công suất quá cao, động cơ có thể quá tải và nhiệt độ tăng lên.
  • Thông gió động cơ kém: Nếu động cơ không được thông gió tốt, nhiệt độ của động cơ sẽ gia tăng.
  • Chạy không tải lâu dài: Nếu bơm chạy không tải trong thời gian dài, nhiệt độ của động cơ cũng có thể tăng lên.

• Khắc phục:

  • Đảm bảo bơm hoạt động trong phạm vi công suất được thiết kế.
  • Kiểm tra và bảo trì hệ thống thông gió của động cơ để đảm bảo rằng động cơ luôn được làm mát.
  • Tránh để bơm hoạt động không tải hoặc chạy trong thời gian dài khi không có yêu cầu thực tế.

7. Bơm bị mài mòn hoặc hư hỏng các bộ phận chuyển động

• Nguyên nhân:

  • Quá trình mài mòn tự nhiên: Các bộ phận như cánh bơm, vòng bi, ổ trục sẽ bị mài mòn theo thời gian, đặc biệt nếu bơm làm việc trong môi trường có tạp chất hoặc hóa chất.
  • Vận hành sai kỹ thuật: Nếu bơm hoạt động trong điều kiện không phù hợp, như thiếu nước mồi hoặc bơm khô, các bộ phận chuyển động sẽ bị mài mòn nhanh chóng.

• Khắc phục:

  • Kiểm tra định kỳ và thay thế các bộ phận bị mài mòn như cánh bơm, vòng bi, ổ trục.
  • Đảm bảo bơm luôn được mồi nước đầy đủ trước khi vận hành và vận hành đúng kỹ thuật

Điều kiện làm việc bơm nước trục ngang  mã SLW100-ISW100-125-I động cơ 15 kw

1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h

2. Đầu nâng: <130m

3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C

4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%

5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.

7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

Bảng thông số kỹ thuật bơm nước trục ngang  mã SLW100-ISW100-125-I động cơ 15 kw

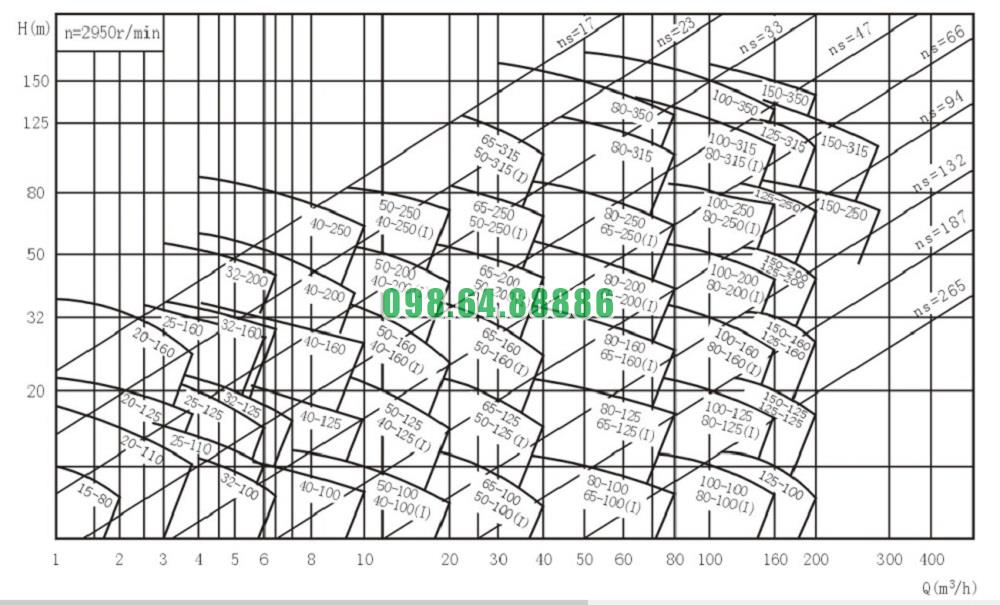

Đường cong hiệu suất bơm nước trục ngang  mã SLW100-ISW100-125-I động cơ 15 kw

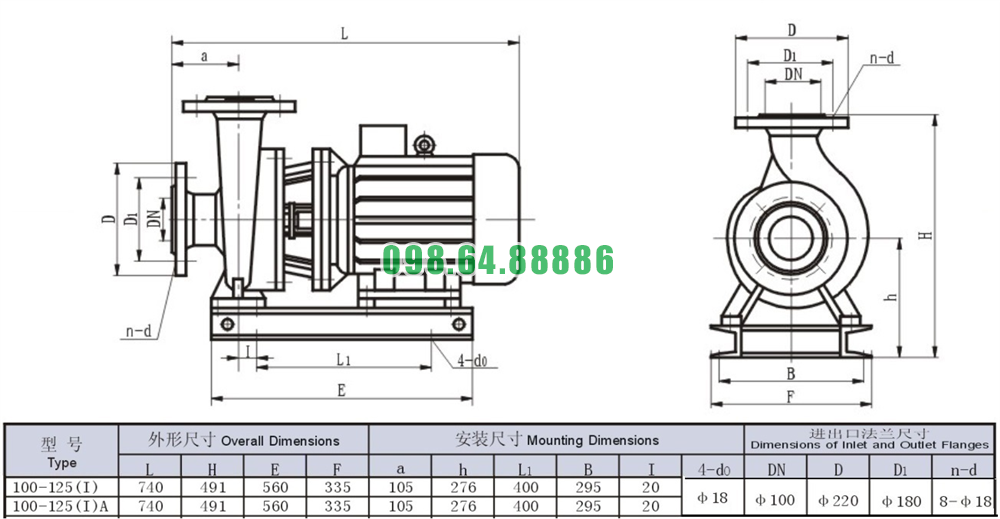

Bản vẽ cấu tạo và kích thước bơm nước trục ngang  mã SLW100-ISW100-125-I động cơ 15 kw
