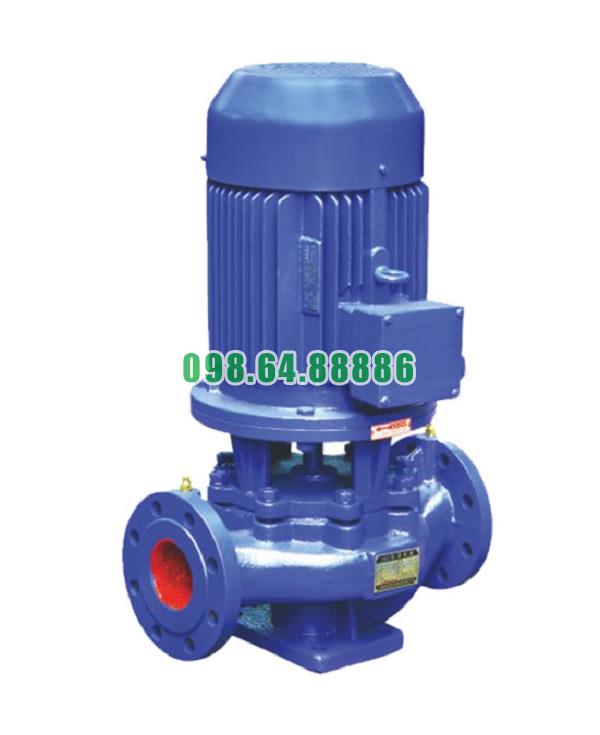

Bơm booster inline, bơm trục đứng, bơm tăng áp ISG65-160A, IRG65-160A 4kw, 23.4 m3/h

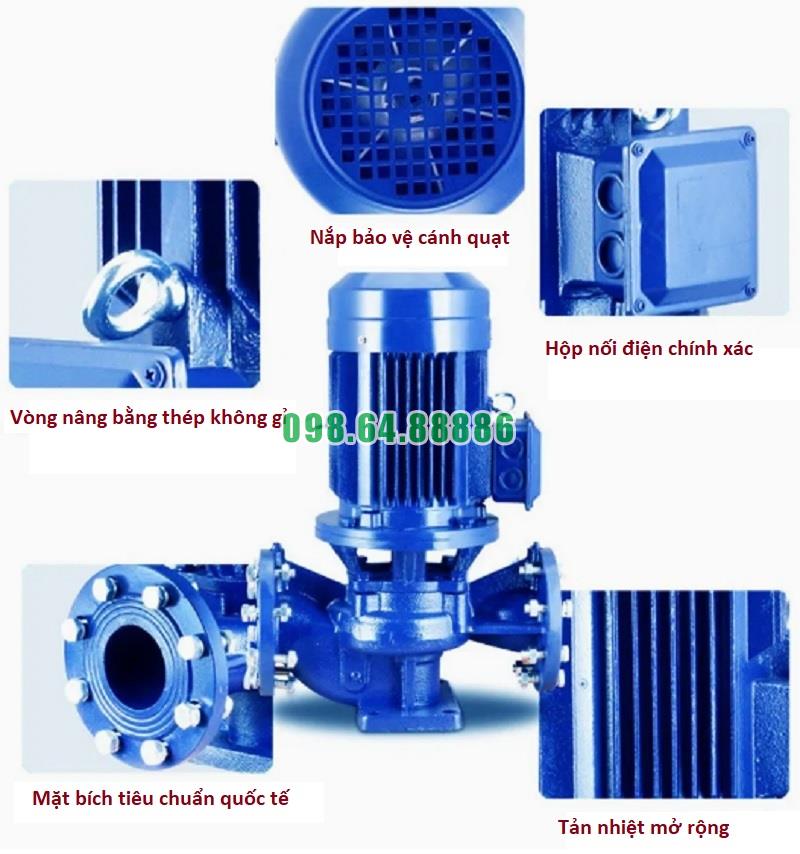

Vật liệu cấu tạo từng phần của Bơm ISG65-160A, IRG65-160A

Thân bơm (Pump Casing)

• Vật liệu phổ biến: Gang xám (HT200), Gang cầu (QT450), Thép không gỉ (SUS304 hoặc SUS316)

• Đặc tính: Chịu áp tốt, chống ăn mòn nhẹ, dễ gia công, chi phí hợp lý

Cánh bơm (Impeller)

• Vật liệu phổ biến: Đồng thau (H62), Gang xám (HT200), Gang cầu (QT450), Thép không gỉ (SUS304/SUS316)

• Đặc tính: Chịu mài mòn, truyền lực tốt, tùy chọn inox khi bơm nước sạch hoặc chất ăn mòn nhẹ

Trục bơm (Pump Shaft)

• Vật liệu phổ biến: Thép không gỉ SUS420 hoặc SUS304

• Đặc tính: Độ cứng cao, chống ăn mòn, ổn định khi quay tốc độ cao

Phớt cơ khí (Mechanical Seal)

• Mặt tĩnh: Ceramic, Silicon carbide

• Mặt động: Graphite, Silicon carbide

• Vòng đệm và lò xo: Inox 304/316

• Đặc tính: Chống rò rỉ, chịu mài mòn và nhiệt độ cao

Gioăng làm kín (Gasket/O-ring)

• Vật liệu: Cao su NBR, EPDM, hoặc PTFE (cho môi trường ăn mòn)

• Đặc tính: Độ đàn hồi cao, kín khít, chịu nhiệt 80–120°C tùy loại

Ổ trục (Bearing)

• Vật liệu: Thép hợp kim cao cấp từ các hãng NSK, SKF hoặc tương đương

• Đặc tính: Chịu tải cao, giảm ma sát, tuổi thọ dài khi được bôi trơn đúng cách

Đế bơm (Pump Base)

• Vật liệu: Gang đúc (HT200) hoặc thép kết cấu (Q235)

• Đặc tính: Độ bền cơ học cao, chịu rung tốt, cố định chắc chắn cụm bơm

Khớp nối (Coupling)

• Vật liệu: Nhựa kỹ thuật hoặc gang/thép có lớp cao su giảm chấn

• Đặc tính: Giảm rung động truyền giữa mô-tơ và trục bơm, bảo vệ động cơ

Mặt bích hút – xả (Inlet & Outlet Flanges)

• Vật liệu: Gang hoặc thép không gỉ

• Đặc tính: Được gia công theo tiêu chuẩn ISO, JIS; có thể thay đổi hướng lắp

Động cơ điện (Motor Housing)

• Vỏ: Nhôm đúc hoặc gang (tùy công suất)

• Trục mô-tơ: Thép hợp kim hoặc SUS304

• Cấp bảo vệ: IP54/IP55; cách điện cấp F

• Đặc tính: Chịu nhiệt, độ bền cơ học cao, vận hành ổn định

Nguyên tắc tăng áp của Bơm booster inline model ISG65-160A, IRG65-160A

Tăng áp là gì?

Tăng áp (booster) trong hệ thống cấp nước là quá trình nâng cao áp suất chất lỏng (thường là nước) nhằm đảm bảo lưu lượng và áp lực đủ lớn để phục vụ các thiết bị, khu vực tiêu thụ hoặc công đoạn xử lý tiếp theo. Trong các hệ thống dân dụng và công nghiệp, đặc biệt là nhà cao tầng hoặc khu vực có áp lực đầu nguồn yếu, bơm tăng áp là thiết bị không thể thiếu.

Cơ chế hoạt động của bơm tăng áp ISG65-160A, IRG65-160A

Bơm inline model ISG65-160A, IRG65-160A sử dụng nguyên lý ly tâm một cấp, với các đặc điểm sau:

Hút và đẩy dòng chảy tuyến tính

Bơm được thiết kế lắp thẳng hàng với đường ống, dòng nước đi vào từ mặt bích hút và được đẩy ra trực tiếp qua mặt bích xả. Quá trình này hạn chế tổn thất áp suất do chuyển hướng dòng chảy, từ đó tăng cường hiệu quả tăng áp.

Tạo áp suất nhờ lực ly tâm

Cánh bơm quay nhanh tạo ra lực ly tâm, khiến nước bị hút từ tâm cánh và đẩy ra ngoài với vận tốc cao. Khi dòng chảy bị giới hạn bởi thân bơm và ống xả, năng lượng động được chuyển hóa thành áp suất tĩnh, giúp tăng áp lực đầu ra một cách hiệu quả.

Hoạt động ổn định nhờ trục đứng

Trục bơm và động cơ được bố trí thẳng đứng giúp tối ưu độ cân bằng quay, giảm rung lắc, và hạn chế tổn thất áp trong quá trình tăng áp liên tục, đặc biệt phù hợp với các hệ thống làm việc 24/7.

Vai trò trong hệ thống cấp nước tăng áp

Cấp nước cho nhà cao tầng

Bơm booster inline model ISG65-160A, IRG65-160A thường được sử dụng trong trạm bơm tăng áp tầng mái hoặc tầng hầm, đảm bảo nước được đưa đến các tầng cao mà không bị giảm áp.

Duy trì áp lực ổn định trong hệ thống

Khi kết hợp với cảm biến áp suất và bộ điều khiển biến tần, bơm có thể điều chỉnh tốc độ quay tùy theo nhu cầu sử dụng nước, giúp duy trì áp lực ổn định, tránh dao động áp gây hư hại đường ống và thiết bị sử dụng.

Tăng áp trong dây chuyền sản xuất

Trong công nghiệp, bơm giúp đưa nước đến các thiết bị làm mát, lò hơi, bể phản ứng hoặc dây chuyền rửa, nơi yêu cầu áp lực ổn định và liên tục để đảm bảo hiệu suất sản xuất.

Ưu điểm trong ứng dụng tăng áp

• Lưu lượng ổn định, cột áp cao, phù hợp với nhiều quy mô hệ thống

• Thiết kế nhỏ gọn, dễ lắp đặt trong các không gian hạn chế

• Tiết kiệm điện năng khi kết hợp với bộ điều khiển thông minh

• Vận hành êm, hạn chế tiếng ồn trong môi trường dân cư

Bơm booster inline ISG65-160A, IRG65-160A hoạt động theo nguyên lý ly tâm tuyến tính, kết hợp giữa thiết kế trục đứng và đường ống thẳng hàng, mang lại hiệu quả tăng áp cao, ổn định và bền bỉ. Đây là giải pháp lý tưởng cho hệ thống cấp nước dân dụng và công nghiệp cần tăng áp suất để phục vụ tiêu dùng, sản xuất hoặc xử lý tiếp theo

Thông số kỹ thuật và kích thước bơm model ISG65-160A

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-160A

Đường cong hiệu suất bơm model ISG65-160A

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-160A

Phụ kiện và kích thước lắp đặt bơm model ISG65-160A

Phương thức lắp đặt bơm model ISG65-160A
