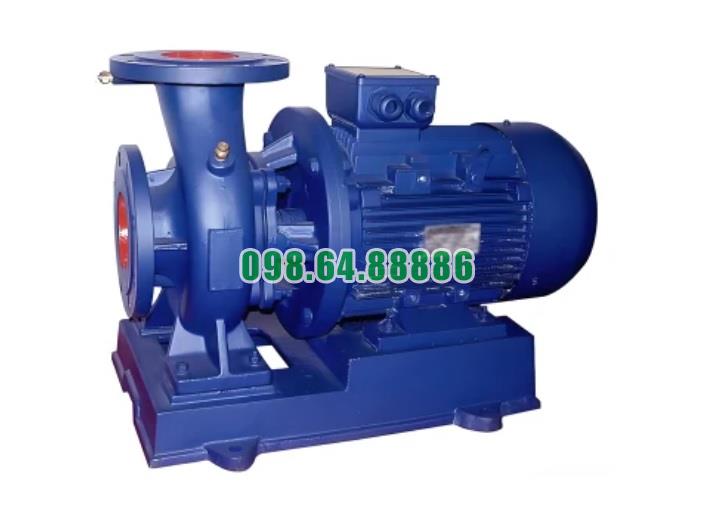

Bơm li tâm trục ngang mode SLW100, máy bơm nước ISW100-200-I

Bơm li tâm trục ngang mode SLW100-ISW100-200-I gồm phốt trục, phốt quay và vòng đệm cố định làm bằng hợp kim cứng

Bơm li tâm trục ngang SLW100-ISW100-200-I được trang bị các bộ phận quan trọng như phốt trục, phốt quay, và vòng đệm cố định làm bằng hợp kim cứng, giúp cải thiện hiệu suất và độ bền của bơm trong các điều kiện vận hành khắc nghiệt.

1. Phốt trục (Shaft Seal):

• Chức năng: Phốt trục giúp ngăn chặn sự rò rỉ của chất lỏng từ phần trục bơm ra bên ngoài, đồng thời giảm thiểu sự xâm nhập của bụi và các chất lạ vào bên trong bơm.
• Ưu điểm: Được làm bằng hợp kim cứng, phốt trục có khả năng chịu mài mòn và ăn mòn tốt, tăng độ bền và tuổi thọ của bơm. Điều này rất quan trọng khi bơm các chất lỏng có tính ăn mòn hoặc có độ nhớt cao.

2. Phốt quay (Rotary Seal):

• Chức năng: Phốt quay giúp tạo một môi trường kín giữa các bộ phận chuyển động của bơm, giảm thiểu sự ma sát và mài mòn trong quá trình vận hành.
• Ưu điểm: Nhờ sử dụng hợp kim cứng, phốt quay có khả năng chịu được nhiệt độ cao và áp suất lớn, đồng thời đảm bảo hiệu suất làm việc ổn định trong thời gian dài.

3. Vòng đệm cố định (Stationary Seal Ring):

• Chức năng: Vòng đệm cố định được lắp tại vị trí tiếp xúc giữa các bộ phận quay và cố định của bơm. Vòng đệm này giúp giảm ma sát và bảo vệ các bộ phận quan trọng khỏi sự mài mòn và ăn mòn.
• Ưu điểm: Làm từ hợp kim cứng, vòng đệm có khả năng chịu lực, nhiệt và hóa chất tốt, đảm bảo độ kín và hiệu quả hoạt động của bơm trong suốt quá trình vận hành.

Lợi ích chung của việc sử dụng hợp kim cứng:

• Chống mài mòn: Hợp kim cứng có khả năng chống lại quá trình mài mòn cao, giúp kéo dài tuổi thọ của các bộ phận này.
• Chống ăn mòn: Các hợp kim cứng thường có tính chất chống ăn mòn tốt, làm tăng hiệu suất và độ bền của bơm khi tiếp xúc với các chất lỏng ăn mòn hoặc có tính chất đặc biệt.
• Chịu nhiệt và áp suất: Các bộ phận làm bằng hợp kim cứng có thể hoạt động hiệu quả trong môi trường nhiệt độ cao và áp suất lớn, thích hợp với nhiều ứng dụng công nghiệp và môi trường khắc nghiệt.

Những đặc tính này giúp bơm SLW100-ISW100-200-I duy trì hiệu suất làm việc ổn định và kéo dài tuổi thọ, giảm chi phí bảo trì và thay thế trong suốt quá trình sử dụng

Bơm li tâm trục ngang mode SLW100-ISW100-200-I cấp nước điều áp trong các công trình cao tầng, công trình tàu thủy

Bơm ly tâm trục ngang SLW100-ISW100-200-I có thể được ứng dụng hiệu quả trong việc cấp nước điều áp cho các công trình cao tầng và công trình tàu thủy. Dưới đây là chi tiết về cách thức và lợi ích khi sử dụng bơm này trong các ứng dụng này:

1. Ứng dụng trong công trình cao tầng (như tòa nhà chung cư, văn phòng cao tầng)

Vai trò của bơm:

• Cấp nước điều áp cho các hệ thống cấp nước của tòa nhà cao tầng. Với các tòa nhà cao tầng, việc duy trì áp lực nước đều đặn và ổn định ở tất cả các tầng là rất quan trọng. Bơm SLW100-ISW100-200-I có thể cung cấp lưu lượng nước ổn định và duy trì áp suất cần thiết cho các tầng trên cao.

Lợi ích:

• Khả năng điều áp tự động: Bơm này có thể giúp duy trì áp suất nước ổn định trong hệ thống, điều này đặc biệt quan trọng khi có sự thay đổi về nhu cầu sử dụng nước từ các tầng khác nhau.
• Lưu lượng lớn và ổn định: Với công suất và lưu lượng bơm tương đối lớn (53.3 L/s), bơm SLW100-ISW100-200-I có thể đáp ứng được nhu cầu cấp nước cho tòa nhà cao tầng với nhu cầu sử dụng nước lớn và thay đổi thường xuyên.
• Hiệu suất năng lượng cao: Bơm vận hành ổn định, giúp tiết kiệm điện năng, giảm chi phí vận hành cho các hệ thống cấp nước trong công trình cao tầng.
• Chống ăn mòn: Vật liệu thép không gỉ IHWB của bơm giúp chống lại sự ăn mòn từ nước sinh hoạt, kéo dài tuổi thọ của hệ thống.

Ứng dụng cụ thể:

• Hệ thống tăng áp: Khi nước từ các bể chứa không thể cấp đến các tầng cao do thiếu áp lực, bơm SLW100-ISW100-200-I có thể được lắp đặt trong hệ thống bơm tăng áp để đảm bảo áp suất nước liên tục cho toàn bộ tòa nhà.
• Hệ thống cấp nước cho phòng cháy chữa cháy (PCCC): Bơm này có thể tham gia vào hệ thống cấp nước cho các thiết bị chữa cháy trong tòa nhà, nơi yêu cầu nước có áp suất mạnh để bảo đảm an toàn khi có sự cố.

2. Ứng dụng trong công trình tàu thủy (bao gồm tàu chở hàng, tàu du lịch, tàu đánh cá, v.v.)

Vai trò của bơm:

• Cấp nước điều áp cho các hệ thống cấp nước trong tàu, bao gồm nước sinh hoạt, nước làm mát động cơ, nước dập lửa và các hệ thống khác.
• Bơm cấp nước cho các hệ thống điều áp cho các khu vực khác nhau trên tàu, bao gồm khoang động cơ, khoang hàng, cabin, và các khu vực phục vụ.

Lợi ích:

• Chống ăn mòn do môi trường biển: Bơm có thiết kế thép không gỉ IHWB, giúp nó chống lại sự ăn mòn mạnh mẽ do nước biển hoặc không khí ẩm ướt trên tàu, điều này làm tăng độ bền và tuổi thọ của bơm trong môi trường khắc nghiệt.
• Hiệu suất ổn định trong môi trường khắc nghiệt: Bơm SLW100-ISW100-200-I hoạt động ổn định trong điều kiện điều áp thay đổi và có thể duy trì hiệu suất ngay cả khi có sự thay đổi về nhu cầu nước giữa các khu vực khác nhau trên tàu.
• Duy trì áp suất nước đều đặn: Trong các tàu, nơi mà áp lực nước có thể thay đổi liên tục khi di chuyển hoặc khi các hệ thống sử dụng nước ở các khu vực khác nhau, bơm này sẽ duy trì một áp suất ổn định cho toàn bộ hệ thống cấp nước trên tàu.

Ứng dụng cụ thể:

• Hệ thống cấp nước sinh hoạt: Đảm bảo cung cấp đủ nước cho phòng tắm, nhà bếp, khu vực sinh hoạt của thủy thủ đoàn và hành khách.
• Hệ thống làm mát động cơ: Bơm có thể tham gia vào hệ thống làm mát động cơ tàu, giúp duy trì nhiệt độ ổn định cho các bộ phận động cơ.
• Hệ thống chữa cháy: Bơm có thể được kết nối với hệ thống chữa cháy trên tàu, cung cấp nước cho các thiết bị chữa cháy trong trường hợp khẩn cấp

Điều kiện làm việc bơm li tâm trục ngang mode SLW100-ISW100-200-I

1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h

2. Đầu nâng: <130m

3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C

4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%

5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.

6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.

7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

Bảng thông số kỹ thuật bơm li tâm trục ngang mode SLW100-ISW100-200-I

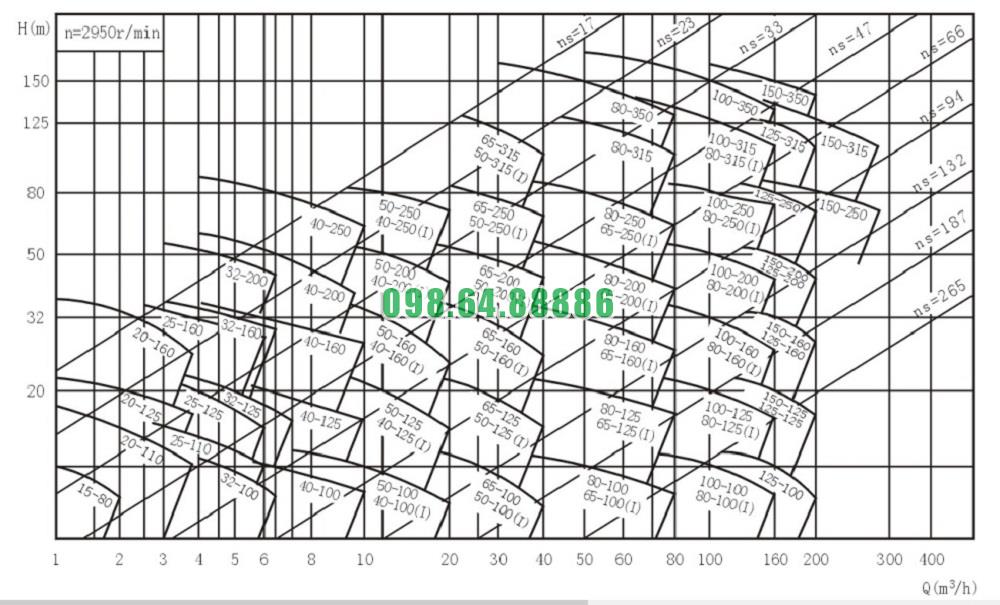

Đường cong hiệu suất bơm li tâm trục ngang mode SLW100-ISW100-200-I

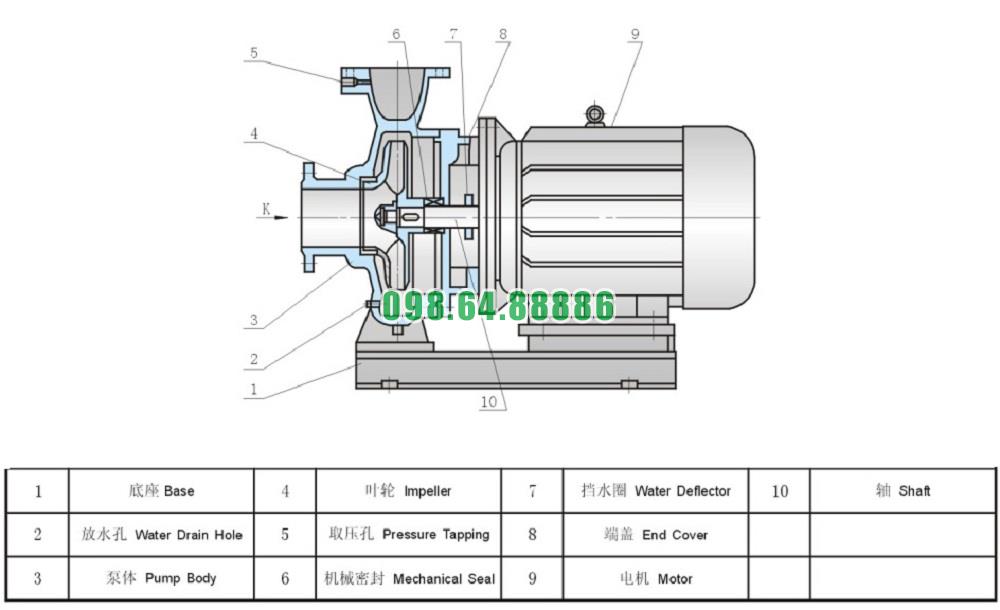

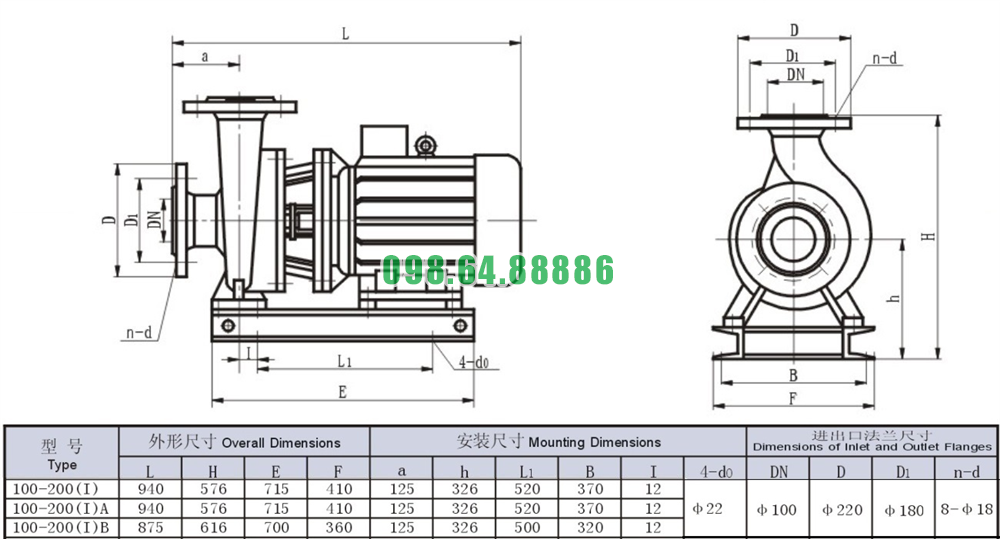

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang mode SLW100-ISW100-200-I
