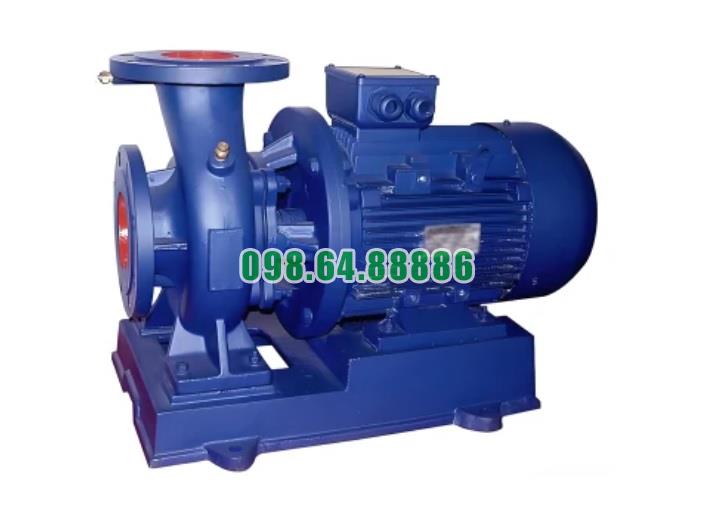

Bơm li tâm trục ngang SLW65-ISW65-100-I đẩy cao 13.8m và hút sâu 3m

Tải báo giá
• Mã SP
: SLW65-ISW65-100-I
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 35 - 65 m3/h hoặc 9.72 - 18.1 L/s, đẩy cao từ 10 - 13.8m, năng xuất 67 - 73%, động cơ 3 kw, tốc độ quay 2900 r/min, độ hút sâu 3m, khối lượng 65 kg
Đang xử lý...


Thông tin sản phẩm

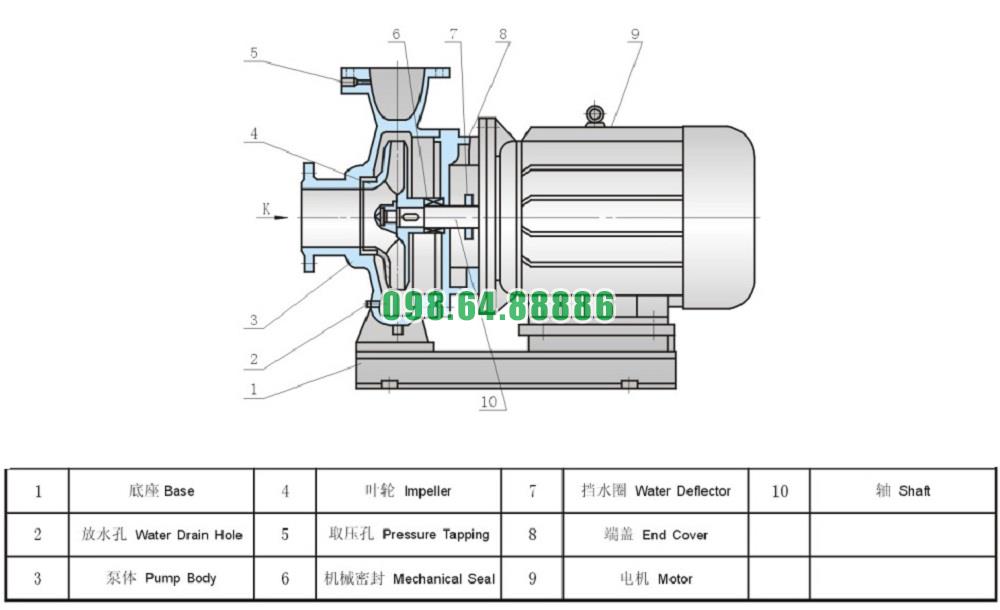

Cấu tạo chính của bơm li tâm trục ngang SLW65-ISW65-100-I đẩy cao 13.8m và hút sâu 3m

Bơm ly tâm trục ngang SLW65-ISW65-100-I, với khả năng đẩy cao 13.8 m và hút sâu 3 m, có cấu tạo chính bao gồm các thành phần quan trọng sau đây:

1. Thân Bơm (Pump Casing)

  • Chức năng: Thân bơm là bộ phận chính chứa các bộ phận bên trong bơm, bao gồm cánh quạt và hệ thống dẫn nước. Nó chịu trách nhiệm giữ nước và dẫn nó từ cửa hút đến cửa xả.
  • Thiết kế: Thường được làm bằng vật liệu chống ăn mòn như thép không gỉ hoặc gang, thiết kế thân bơm phải đảm bảo khả năng chịu áp suất cao và cung cấp đường dẫn ổn định cho nước.

2. Cánh Quạt (Impeller)

  • Chức năng: Cánh quạt là phần quan trọng của bơm, có nhiệm vụ tạo ra lực ly tâm để đẩy nước ra khỏi trung tâm cánh quạt. Khi cánh quạt quay, nó tạo ra áp suất và dẫn nước ra ngoài qua cửa xả.
  • Thiết kế: Cánh quạt thường được làm bằng vật liệu chống mài mòn và có thiết kế tối ưu để tạo ra hiệu suất cao và lưu lượng nước ổn định.

3. Trục (Shaft)

  • Chức năng: Trục kết nối động cơ với cánh quạt. Nó truyền động quay từ động cơ đến cánh quạt để tạo ra lực ly tâm.
  • Thiết kế: Trục thường được làm bằng vật liệu chịu lực và chống mài mòn, có thể là thép không gỉ hoặc các hợp kim đặc biệt để đảm bảo độ bền.

4. Động Cơ (Motor)

  • Chức năng: Động cơ cung cấp năng lượng cơ học để quay trục và cánh quạt. Đối với SLW65-ISW65-100-I, động cơ có công suất 3 kW.
  • Thiết kế: Động cơ thường là loại điện, có thể là động cơ ba pha hoặc đơn pha tùy thuộc vào ứng dụng cụ thể.

5. Phốt Cơ Khí (Mechanical Seal)

  • Chức năng: Phốt cơ khí ngăn chặn sự rò rỉ nước ra ngoài và bảo vệ các bộ phận bên trong khỏi bụi bẩn và các chất lỏng khác. Nó tạo ra một con dấu kín giữa trục quay và thân bơm.
  • Thiết kế: Phốt cơ khí thường được làm từ các vật liệu chống mài mòn và chịu được áp suất cao.

6. Bạc Đạn (Bearings)

  • Chức năng: Bạc đạn hỗ trợ trục quay và giảm ma sát trong quá trình hoạt động của bơm. Chúng đảm bảo rằng trục quay êm ái và không bị hao mòn nhanh chóng.
  • Thiết kế: Bạc đạn thường được làm từ vật liệu chịu lực và mài mòn, có thể là các loại bạc đạn gối đỡ hoặc bạc đạn cầu.

7. Cửa Hút (Suction Inlet)

  • Chức năng: Cửa hút là nơi nước được đưa vào bơm. Thiết kế cửa hút có ảnh hưởng lớn đến hiệu suất hút nước của bơm.
  • Thiết kế: Với bơm SLW65-ISW65-100-I, cửa hút nằm ngang, giúp tối ưu hóa dòng chảy vào bơm.

8. Cửa Xả (Discharge Outlet)

  • Chức năng: Cửa xả là nơi nước được đẩy ra khỏi bơm sau khi đã được cánh quạt tạo ra áp suất. Cửa xả cần được thiết kế để giảm tổn thất áp suất và duy trì lưu lượng nước ổn định.
  • Thiết kế: Cửa xả của bơm SLW65-ISW65-100-I được thiết kế hướng lên thẳng đứng, giúp dễ dàng dẫn nước ra khỏi bơm và vào hệ thống ống dẫn.

9. Vỏ Bảo Vệ và Khung (Pump Casing and Frame)

  • Chức năng: Vỏ bảo vệ và khung giữ cho các bộ phận của bơm ổn định và bảo vệ chúng khỏi các yếu tố bên ngoài như bụi bẩn và va đập.
  • Thiết kế: Vỏ bảo vệ và khung thường được làm từ các vật liệu chắc chắn như thép hoặc hợp kim chống gỉ.

10. Bộ Cách Ly Rung (Vibration Isolation Mounts)

  • Chức năng: Bộ cách ly rung giúp giảm rung động và tiếng ồn phát sinh từ bơm trong quá trình hoạt động. Điều này giúp bảo vệ bơm và các thiết bị xung quanh.
  • Thiết kế: Có thể sử dụng các bộ phận như đệm cao su hoặc hệ thống giảm xóc để cách ly rung.

Cấu tạo chính của bơm ly tâm trục ngang SLW65-ISW65-100-I bao gồm các thành phần quan trọng như thân bơm, cánh quạt, trục, động cơ, phốt cơ khí, bạc đạn, cửa hút, cửa xả, vỏ bảo vệ và bộ cách ly rung. Mỗi thành phần đóng vai trò quan trọng trong việc đảm bảo hiệu suất hoạt động của bơm, độ bền, và sự ổn định trong quá trình bơm nước

Ứng dụng rộng rãi của bơm li tâm trục ngang SLW65-ISW65-100-I đẩy cao 13.8m và hút sâu 3m

Bơm ly tâm trục ngang SLW65-ISW65-100-I với khả năng đẩy cao 13.8m và hút sâu 3m thường được ứng dụng trong nhiều lĩnh vực nhờ vào hiệu suất và khả năng hoạt động của nó. Dưới đây là một số ứng dụng rộng rãi của loại bơm này:

  1. Hệ thống cấp nước sinh hoạt: Bơm này có thể được sử dụng để cấp nước cho các hộ gia đình, khu dân cư, hoặc các tòa nhà cao tầng. Đặc biệt hữu ích trong việc duy trì áp lực nước ổn định trong hệ thống cung cấp nước.

  2. Hệ thống tưới tiêu nông nghiệp: Trong nông nghiệp, bơm ly tâm trục ngang như SLW65-ISW65-100-I có thể được dùng để tưới tiêu cho các cánh đồng, vườn cây, hoặc các khu vực trồng trọt khác, giúp cung cấp nước cần thiết cho cây trồng.

  3. Hệ thống nước làm mát trong công nghiệp: Bơm này cũng thích hợp cho các hệ thống làm mát trong các nhà máy công nghiệp, nơi mà nước cần được tuần hoàn để làm mát thiết bị hoặc máy móc.

  4. Hệ thống xử lý nước thải: Trong các nhà máy xử lý nước thải, bơm ly tâm này có thể được sử dụng để bơm nước thải hoặc nước đã xử lý từ các bể chứa đến các giai đoạn tiếp theo của quy trình xử lý.

  5. Hệ thống cung cấp nước cho các hệ thống phòng cháy chữa cháy: Với khả năng đẩy cao, bơm này có thể được tích hợp vào các hệ thống cung cấp nước cho phòng cháy chữa cháy, giúp đảm bảo cung cấp nước với áp suất đủ mạnh khi cần thiết.

  6. Hệ thống cấp nước cho hệ thống điều hòa không khí: Trong các tòa nhà lớn hoặc các trung tâm thương mại, bơm có thể được sử dụng để cấp nước cho hệ thống điều hòa không khí trung tâm, giúp làm mát và duy trì môi trường điều hòa.

Bơm ly tâm trục ngang như SLW65-ISW65-100-I là một lựa chọn linh hoạt và hiệu quả cho nhiều ứng dụng khác nhau, nhờ vào khả năng hoạt động tốt trong việc cung cấp và tuần hoàn nước

Điều kiện làm việc bơm li tâm trục ngang SLW65-ISW65-100-I đẩy cao 13.8m và hút sâu 3m


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

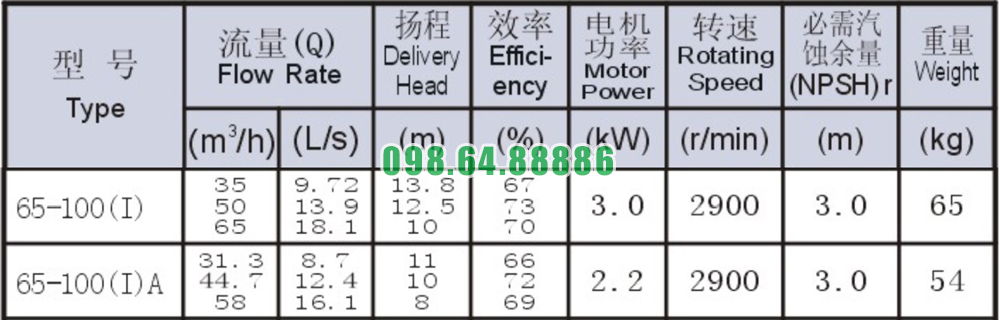

Bảng thông số kỹ thuật bơm li tâm trục ngang SLW65-ISW65-100-I đẩy cao 13.8m và hút sâu 3m

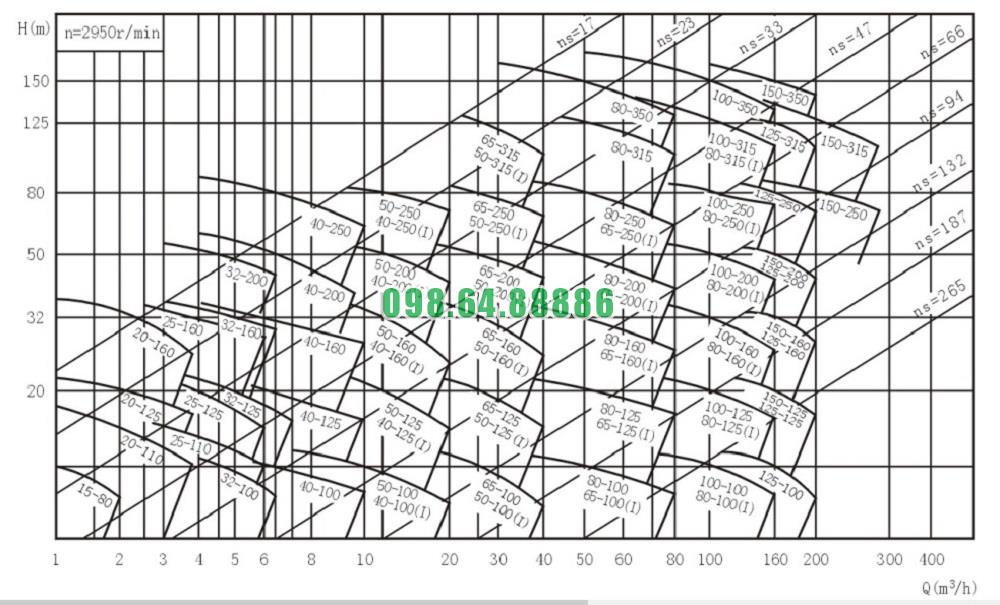

Đường cong hiệu suất bơm li tâm trục ngang SLW65-ISW65-100-I đẩy cao 13.8m và hút sâu 3m

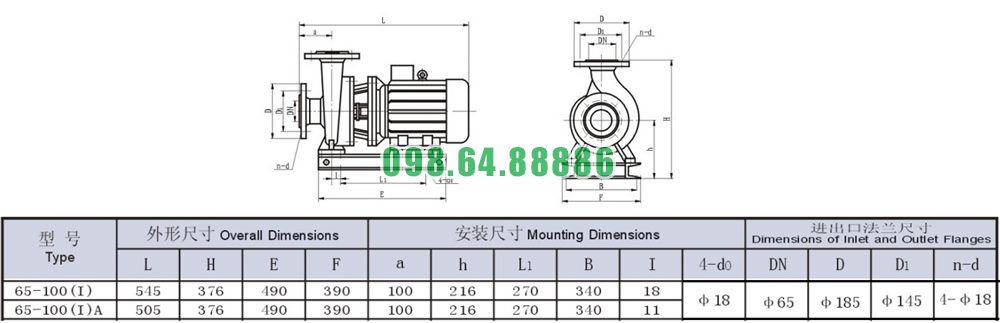

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang SLW65-ISW65-100-I đẩy cao 13.8m và hút sâu 3m
