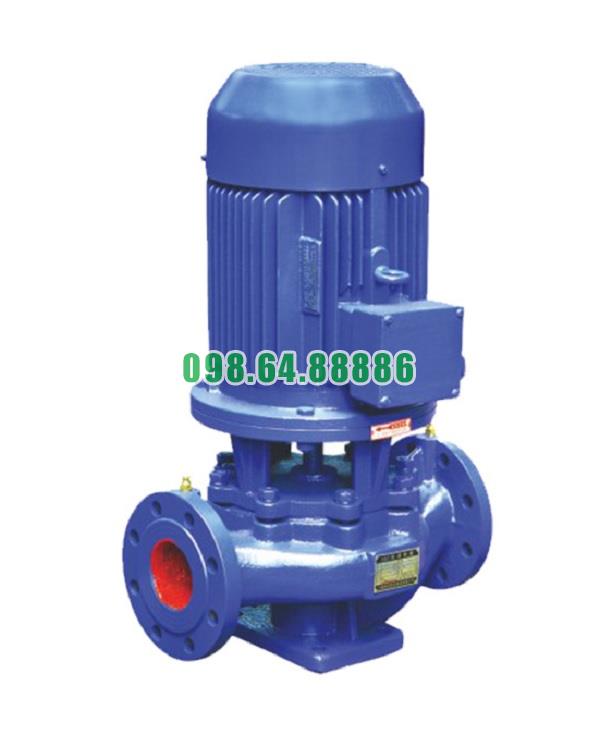

Bơm tăng áp trục đứng model ISG50-200A, bơm IRG50-200A

Trục bơm và cấu tạo Bơm tăng áp trục đứng model ISG50-200A, bơm IRG50-200A

Trục bơm – Bộ phận truyền động trung tâm

Trục bơm là thành phần quan trọng nhất đảm nhận vai trò truyền mô-men xoắn từ động cơ đến các cánh bơm, giúp tạo lực ly tâm và đẩy nước ra khỏi bơm. Trong model ISG50-200A, IRG50-200A, trục bơm có thiết kế đặc biệt theo phương thẳng đứng – đồng trục với động cơ, mang lại nhiều ưu điểm về độ ổn định, hiệu suất và tuổi thọ.

Đặc điểm của trục bơm

• Chất liệu: Thép không gỉ hoặc hợp kim chống mài mòn, có độ cứng cao, chịu được tải trọng liên tục

• Kiểu dáng: Dài, thẳng, độ đồng tâm cao, kết nối trực tiếp với motor không qua khớp nối

• Cơ cấu khóa: Có rãnh then hoặc vít định vị để cố định cánh bơm theo từng tầng

• Khả năng chịu lực: Chịu tải dọc trục từ hệ thống đa tầng cánh, lực xoắn từ động cơ và áp lực dòng chảy

Ưu điểm của trục bơm trục đứng

• Đồng tâm tuyệt đối với động cơ, giảm rung lắc và hao mòn

• Tiết kiệm không gian, phù hợp giếng kỹ thuật hoặc hệ thống ống đứng

• Truyền lực hiệu quả, giúp vận hành êm và ổn định ngay cả trong thời gian dài

Cấu tạo tổng thể của Bơm tăng áp trục đứng ISG50-200A, IRG50-200A

1. Thân bơm (vỏ bơm)

• Là phần khung chịu lực, bao bọc buồng cánh và trục bơm

• Chế tạo bằng gang xám, gang cầu hoặc inox, chịu được áp suất cao

• Có cửa hút – cửa xả thẳng hàng, tối ưu cho hệ thống cấp nước trục đứng

2. Cánh bơm (impeller)

• Gắn trực tiếp trên trục, quay đồng bộ với trục

• Dạng cánh kín hoặc hướng trục, tạo lực ly tâm đẩy nước ra ngoài

• Có thể bố trí 1 đến 3 tầng cánh, phù hợp với yêu cầu cột áp cao

• Làm từ inox, đồng hoặc hợp kim chịu ăn mòn, bền trong môi trường nước sạch hoặc nước nóng

3. Buồng dẫn hướng (diffuser)

• Nằm giữa các tầng cánh, giúp ổn định dòng chảy từ tầng này sang tầng khác

• Chuyển đổi vận tốc dòng nước thành áp suất

• Giúp hạn chế thất thoát thủy lực, tăng cột áp tổng thể

4. Phớt cơ khí (mechanical seal)

• Làm kín giữa trục quay và thân bơm, ngăn rò rỉ nước

• Chịu được nhiệt độ cao (đối với IRG) và áp suất lớn

• Vật liệu phổ biến gồm carbon, ceramic, silicon carbide

5. Vòng bi và ổ trục

• Đỡ trục bơm, giúp trục quay ổn định

• Giảm ma sát, bảo vệ trục không bị lệch hoặc mài mòn sớm

• Loại vòng bi kín, bôi trơn lâu dài, ít phải bảo dưỡng

6. Động cơ điện

• Lắp trực tiếp lên trục bơm theo phương đứng

• Là motor điện 3 pha (hoặc 1 pha tùy công suất nhỏ), tiêu chuẩn IE2 hoặc IE3 tiết kiệm điện

• Có cấp bảo vệ IP54/IP55, chống bụi và nước phù hợp môi trường Việt Nam

7. Chân đế và khung bơm

• Được đúc liền khối hoặc hàn vững chắc

• Có lỗ bulông để cố định xuống nền

• Hấp thụ rung động, giữ bơm vận hành êm ái, bền vững

Trục bơm và cấu tạo tổng thể của bơm tăng áp trục đứng ISG50-200A, IRG50-200A thể hiện rõ tính tối ưu về hiệu suất thủy lực, khả năng chịu lực, độ bền cơ học và tính ổn định trong vận hành. Với thiết kế đồng trục, vật liệu bền, cấu trúc đa tầng cánh và khả năng tích hợp linh hoạt, hai model này là lựa chọn lý tưởng cho hệ thống cấp nước áp lực cao, tuần hoàn nhiệt và tăng áp công nghiệp – dân dụng hiện đại.

Cấu tạo phớt cơ khí Bơm tăng áp trục đứng model ISG50-200A, bơm IRG50-200A

Phớt cơ khí là một trong những bộ phận quan trọng nhất của bơm tăng áp trục đứng model ISG50-200A, IRG50-200A, đảm nhiệm chức năng làm kín trục quay, ngăn không cho nước rò rỉ ra ngoài tại điểm nối giữa trục và buồng bơm. Cấu tạo của phớt cơ khí tuy nhỏ gọn nhưng rất tinh vi, bao gồm nhiều chi tiết phối hợp chặt chẽ để đảm bảo độ kín và độ bền trong quá trình vận hành liên tục.

Vị trí lắp đặt

Phớt cơ khí được lắp đặt tại khu vực trục bơm xuyên qua buồng bơm
Phía trong tiếp xúc với chất lỏng, phía ngoài tiếp xúc với trục và động cơ
Lắp ép sát nhờ vòng ép, lò xo và chốt định vị để giữ cố định trong quá trình quay

Cấu tạo cơ bản của phớt cơ khí

1. Mặt phớt quay (Rotary face)

Gắn cố định trên trục bơm, quay theo trục
Tiếp xúc trực tiếp với mặt phớt tĩnh để tạo ra lớp làm kín
Vật liệu thường dùng là Carbon Graphite, Silicon Carbide hoặc Tungsten Carbide

2. Mặt phớt tĩnh (Stationary seat)

Được gắn cố định trong buồng bơm, không quay
Tạo bề mặt tiếp xúc với mặt phớt quay để duy trì áp suất kín
Vật liệu phổ biến là Ceramic, SiC, Tungsten hoặc Inox cứng phủ gốm

3. Lò xo đàn hồi (Spring)

Giữ áp lực ép giữa hai mặt phớt
Bù trừ sự hao mòn do vận hành dài ngày
Có thể là lò xo đơn, lò xo đa điểm hoặc dạng sóng, chất liệu thép không gỉ SUS304 hoặc SUS316

4. Gioăng làm kín (Secondary Seals)

Ngăn rò rỉ tại vị trí tiếp xúc giữa các bộ phận cố định
Thường làm bằng cao su NBR, EPDM, Viton hoặc PTFE tùy theo môi trường lưu chất
Chịu nhiệt và hóa chất tốt, đảm bảo độ kín lâu dài

5. Vòng chặn, chốt dẫn hướng và vỏ bọc

Giữ định vị toàn bộ bộ phận phớt cơ khí trong buồng bơm
Giúp lắp đặt nhanh chóng và chống xoay lệch trong quá trình quay
Tùy thiết kế, có thể tích hợp với mặt bích gắn sẵn

Vật liệu cấu tạo theo ứng dụng

Một số loại phớt cơ khí sử dụng

Phớt đơn (single seal)
Cấu tạo đơn giản, dễ lắp đặt
Thích hợp cho nước sạch, nước không ăn mòn

Phớt kép (double seal)
Gồm hai cặp mặt làm kín, có buồng dầu trung gian
Dùng cho môi trường hóa chất, áp suất cao, nhiệt độ cao

Phớt chịu hóa chất
Có bề mặt làm kín và gioăng bằng vật liệu đặc biệt như PTFE, Kalrez
Chịu axit, bazơ, dung dịch tẩy rửa hoặc dung môi công nghiệp

Phớt cơ khí trong bơm tăng áp trục đứng ISG50-200A, IRG50-200A có vai trò then chốt trong việc ngăn rò rỉ nước, duy trì áp suất và bảo vệ toàn bộ hệ thống trục quay. Việc hiểu rõ cấu tạo và lựa chọn đúng vật liệu phớt phù hợp với môi trường làm việc sẽ giúp bơm hoạt động ổn định, hạn chế hư hỏng và kéo dài tuổi thọ thiết bị. Trong bảo trì định kỳ, phớt cơ khí cần được kiểm tra kỹ và thay mới đúng chủng loại khi có dấu hiệu rò rỉ hoặc mài mòn.

Thông số kỹ thuật và kích thước bơm model ISG50-200A

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG50-200A

Đường cong hiệu suất bơm model ISG50-200A

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG50-200A

Phụ kiện và kích thước lắp đặt bơm model ISG50-200A

Phương thức lắp đặt bơm model ISG50-200A
