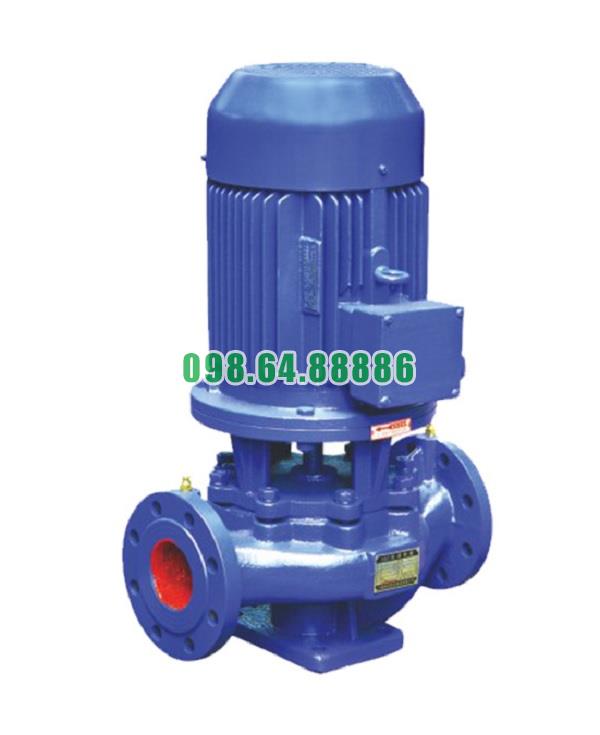

Máy bơm lắp thẳng trục đứng, bơm đa tầng cánh đứng ISG80-250, IRG80-250 22kw, 50m3, 80m

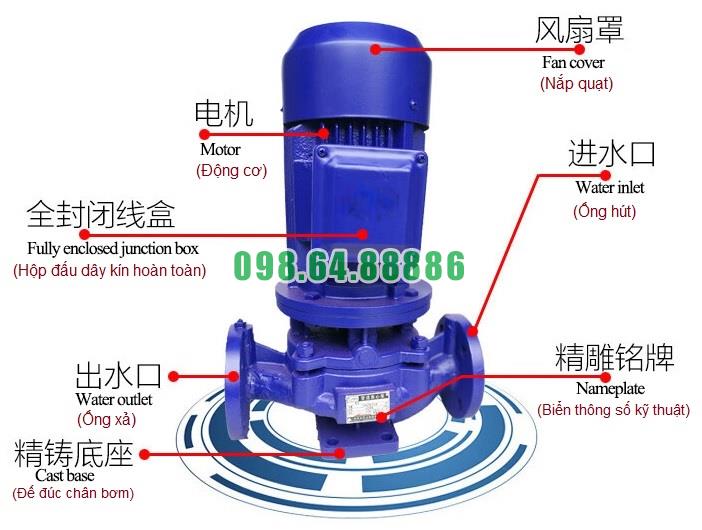

Cấu tạo chi tiết bơm lắp thẳng trục đứng model ISG80-250, IRG80-250

1. Thân bơm (Pump casing)

• Được chế tạo từ gang xám, gang cầu hoặc inox 304/316 tùy môi trường sử dụng.

• Có dạng xoắn ốc (volute casing) để dẫn dòng chảy, chuyển đổi năng lượng động thành năng lượng áp suất.

• Thiết kế cửa hút – xả inline (thẳng hàng), dễ lắp đặt trực tiếp với hệ thống đường ống, giảm tổn thất thủy lực.

2. Cánh bơm (Impeller)

• Dạng cánh kín (closed impeller), được cân bằng động trên máy chuyên dụng.

• Truyền năng lượng từ trục bơm sang chất lỏng, tạo ra lực ly tâm.

• Vật liệu: gang, đồng hoặc inox 304/316, phù hợp với từng môi trường như nước sạch, nước nóng, nước mặn hoặc hóa chất nhẹ.

3. Trục bơm (Pump shaft)

• Kết nối trực tiếp giữa động cơ và cánh bơm.

• Vật liệu chế tạo: thép hợp kim hoặc inox SUS420/304/316.

• Được gia công đồng tâm, chịu tải xoắn và lực dọc trục, đảm bảo quay êm và ổn định.

4. Phớt cơ khí (Mechanical seal)

• Đặt tại vị trí tiếp giáp giữa trục bơm và thân bơm.

• Chức năng: ngăn không cho chất lỏng rò rỉ ra ngoài khi bơm vận hành.

• Vật liệu: Ceramic, Silicon carbide, Graphite, kết hợp gioăng làm kín bằng cao su EPDM hoặc Viton.

5. Bạc đạn (Bearings)

• Dùng để đỡ trục và giảm ma sát khi quay.

• Thương hiệu thông dụng: NSK, SKF.

• Được bôi trơn bằng mỡ chịu nhiệt, giúp trục quay trơn tru, tăng tuổi thọ.

6. Động cơ điện (Electric motor)

• Kiểu động cơ đồng trục với bơm, truyền trực tiếp mô-men xoắn đến trục bơm.

• Công suất phụ thuộc yêu cầu lưu lượng và cột áp (thường từ 7.5 kW trở lên đối với model ISG80-250, IRG80-250).

• Cấp bảo vệ: IP54 – IP55, có thể làm việc ngoài trời hoặc môi trường ẩm ướt.

7. Đế bơm (Baseplate)

• Làm từ gang đúc hoặc thép hàn CT3, có độ cứng cao.

• Chịu lực toàn bộ cụm bơm – động cơ, giảm rung và ổn định khi lắp đặt.

8. Mặt bích hút – xả (Inlet/Outlet flanges)

• Gia công chính xác theo tiêu chuẩn PN10/PN16.

• Lắp đặt inline, thẳng hàng, thuận tiện đấu nối với hệ thống đường ống.

• Đảm bảo độ kín khít, chịu áp lực tốt.

9. Gioăng làm kín (Gasket)

• Làm bằng cao su chịu nhiệt EPDM hoặc Teflon.

• Giúp chống rò rỉ tại các vị trí lắp ghép giữa thân bơm, nắp bơm và mặt bích.

Cấu tạo chi tiết của bơm lắp thẳng trục đứng ISG80-250, IRG80-250 gồm 9 bộ phận chính: thân bơm, cánh bơm, trục bơm, phớt cơ khí, bạc đạn, động cơ, đế bơm, mặt bích hút – xả, và gioăng làm kín. Sự kết hợp đồng bộ này giúp bơm đạt hiệu suất thủy lực cao, vận hành êm, bền bỉ, dễ bảo trì và phù hợp cho nhiều ứng dụng như cấp nước sinh hoạt, HVAC, PCCC, nông nghiệp và công nghiệp.

Sử dụng bơm lắp thẳng trục đứng model ISG80-250, IRG80-250 trong công nghiệp

Bơm lắp thẳng trục đứng ISG80-250, IRG80-250 là dòng bơm ly tâm inline được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ thiết kế gọn gàng, lưu lượng lớn, cột áp cao và khả năng vận hành bền bỉ. Việc sử dụng đúng cách và đúng nhu cầu sẽ giúp doanh nghiệp khai thác tối đa hiệu suất cũng như tuổi thọ của thiết bị.

Ứng dụng trong các ngành công nghiệp

Cấp nước và tăng áp

• Dùng để cấp nước sạch cho khu công nghiệp, nhà máy, hệ thống sản xuất.

• Được ứng dụng làm bơm tăng áp đường ống, đảm bảo áp lực nước ổn định trong mạng lưới.

• Phù hợp cho tòa nhà cao tầng hoặc khu đô thị với nhu cầu cấp nước liên tục.

Hệ thống HVAC và năng lượng

• Bơm tuần hoàn nước nóng, nước lạnh trong hệ thống điều hòa không khí công nghiệp.

• Ứng dụng trong lò hơi, hệ thống gia nhiệt để vận chuyển nước ở nhiệt độ cao.

• Đảm bảo dòng chảy ổn định, giảm rung động, giúp tối ưu hiệu suất toàn hệ thống.

Ngành hóa chất, dược phẩm và mỹ phẩm

• Với phiên bản inox 304 hoặc inox 316, bơm có thể vận chuyển dung dịch kiềm loãng, axit nhẹ hoặc dung môi công nghiệp.

• Được ứng dụng trong sản xuất mỹ phẩm, dược phẩm nhờ độ an toàn cao và khả năng chống ăn mòn.

Ngành thực phẩm và đồ uống

• Cấp nước tinh khiết, nước xử lý RO/UV cho dây chuyền sản xuất bia, rượu, nước giải khát, sữa.

• Hỗ trợ hệ thống CIP (Clean in Place) để vệ sinh bồn chứa, đường ống.

• Vận hành êm, an toàn, phù hợp với yêu cầu vệ sinh thực phẩm.

Ngành xử lý nước và môi trường

• Sử dụng trong trạm xử lý nước thải để vận chuyển nước đã xử lý sơ bộ hoặc nước tái sử dụng.

• Ứng dụng trong hệ thống lọc tuần hoàn và bơm nước thải ra ngoài.

• Vật liệu inox giúp chống ăn mòn, bền trong môi trường nhiều tạp chất.

Hiệu quả khi sử dụng trong công nghiệp

• Hiệu suất thủy lực cao: cột áp mạnh, lưu lượng lớn, tiết kiệm năng lượng.

• Thiết kế inline gọn gàng: dễ lắp đặt trong không gian hẹp, kết nối trực tiếp với đường ống.

• Vận hành êm ái: độ rung thấp, tuổi thọ cao, phù hợp với môi trường làm việc liên tục 24/7.

• Dễ bảo trì: cấu tạo đơn giản, dễ tháo lắp và thay thế phụ kiện.

Việc sử dụng bơm lắp thẳng trục đứng model ISG80-250, IRG80-250 trong công nghiệp mang lại nhiều lợi ích rõ rệt: hiệu suất cao, thiết kế nhỏ gọn, độ bền vượt trội và ứng dụng đa dạng. Đây là lựa chọn tối ưu cho các doanh nghiệp trong lĩnh vực cấp nước, HVAC, hóa chất, thực phẩm, xử lý nước thải và nhiều ngành công nghiệp nặng khác.

Thông số kỹ thuật và kích thước bơm model ISG80-250

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-250

Đường cong hiệu suất bơm model ISG80-250

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG80-250

Phụ kiện và kích thước lắp đặt bơm model ISG80-250

Phương thức lắp đặt bơm model ISG80-250
