Bơm ly tâm trục đứng ISG65-250 và IRG65-250 được thiết kế chuyên biệt để phù hợp với các công trình hiện đại có yêu cầu cao về tiết kiệm không gian, bố trí gọn gàng và vận hành an toàn. Với cấu trúc trục đứng đồng tâm, kiểu kết nối inline và khả năng lắp đặt linh hoạt, dòng bơm này mang lại giải pháp tối ưu về mặt không gian cho nhiều loại hệ thống.
– Bơm được thiết kế theo phương thẳng đứng, với động cơ lắp trực tiếp trên đầu trục, giúp tiết kiệm đáng kể diện tích mặt sàn so với bơm trục ngang truyền thống
– Toàn bộ cụm bơm chiếm không gian theo chiều cao nhưng lại rất nhỏ gọn theo chiều ngang, phù hợp lắp đặt trong phòng kỹ thuật hẹp, tầng hầm, hộc kỹ thuật hoặc trạm bơm nhỏ
– Đầu hút và đầu xả nằm thẳng hàng trên cùng một trục ngang, kiểu kết nối inline giúp không cần thay đổi hướng đường ống khi lắp đặt
– Dễ dàng kết nối trực tiếp với hệ thống ống hiện có, tránh sử dụng co, cút gây tốn diện tích và áp lực
– Giúp giảm chiều dài tổng thể của hệ thống ống dẫn, tối ưu mặt bằng kỹ thuật
– Có thể lắp đặt trên nền bê tông, khung thép, bệ chống rung hoặc trong tủ kỹ thuật âm tường
– Với chiều cao hợp lý và kích thước thân bơm nhỏ gọn, bơm phù hợp với các công trình cải tạo, nơi không thể thay đổi không gian hạ tầng
– Chân đế có sẵn lỗ bắt bu lông, dễ cố định và cân chỉnh
– Trong các hệ thống trạm bơm đa cấp hoặc chạy luân phiên, nhiều bơm ISG/IRG có thể lắp song song cạnh nhau mà không cần nhiều không gian tách biệt
– Thích hợp bố trí theo cụm booster cấp nước cho cao ốc hoặc hệ thống tuần hoàn trung tâm

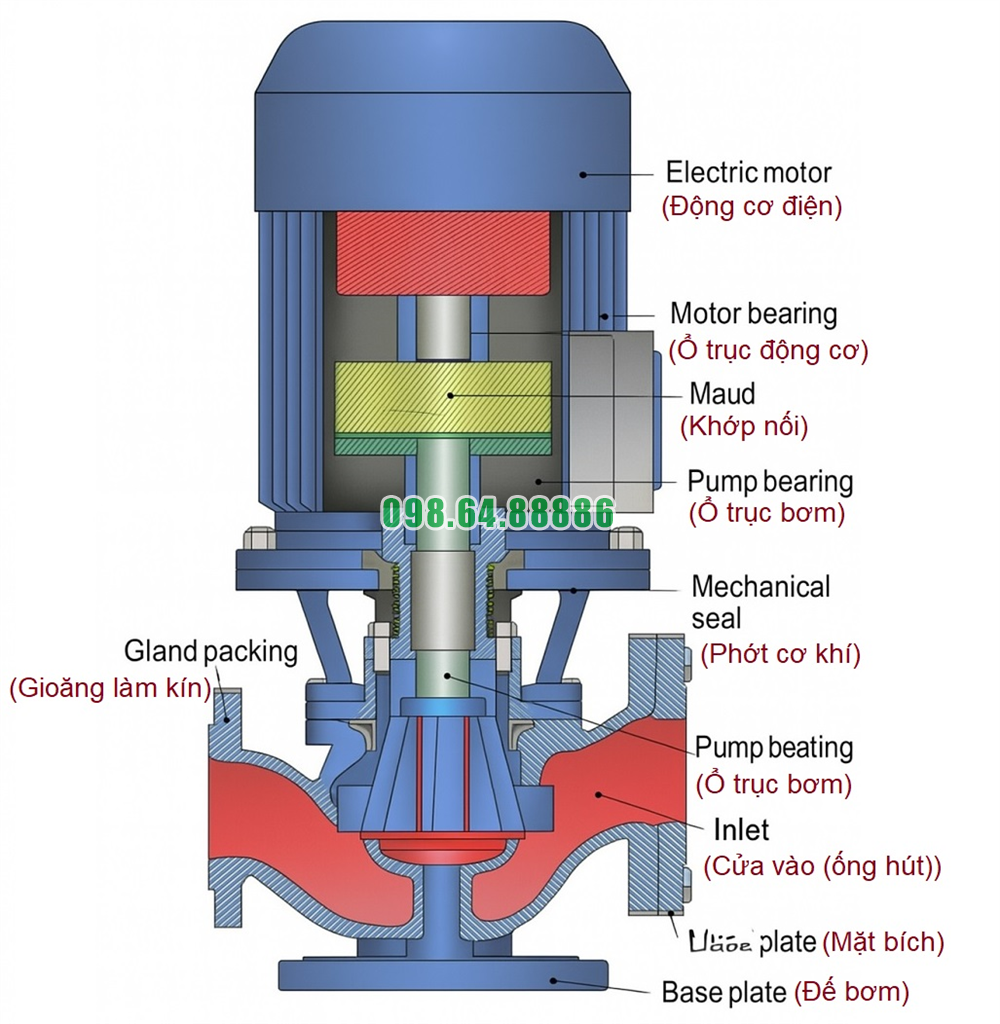

– Nhờ thiết kế trục đứng và cụm mô-đun, các bộ phận như cánh bơm, phớt cơ khí, trục có thể tháo từ phía trên
– Không cần di dời hệ thống ống dẫn hay tháo toàn bộ bơm ra ngoài để bảo dưỡng
– Giảm thời gian và diện tích thao tác cho kỹ thuật viên, tăng tính linh hoạt trong bảo trì
– Dòng bơm ISG65-250 và IRG65-250 được ứng dụng nhiều trong các không gian có yêu cầu khắt khe về bố trí như
– Phòng máy tầng hầm
– Khu kỹ thuật của tòa nhà cao tầng
– Hệ thống HVAC trung tâm
– Phòng bơm PCCC khép kín
Thiết kế tối ưu hóa không gian của bơm ly tâm trục đứng ISG65-250 và IRG65-250 mang lại giải pháp lý tưởng cho các công trình yêu cầu bố trí gọn gàng, hiệu suất cao và bảo trì dễ dàng. Với cấu trúc inline đồng tâm, trục đứng tiết kiệm diện tích và khả năng lắp ráp linh hoạt, dòng bơm này đáp ứng hoàn hảo các tiêu chuẩn kỹ thuật hiện đại trong lĩnh vực cấp nước, tăng áp và tuần hoàn công nghiệp
Cấp nguồn điện cho động cơ
– Khi được cấp điện, động cơ điện truyền mô-men xoắn trực tiếp đến trục bơm theo phương thẳng đứng.
– Trục bơm quay kéo theo cánh bơm quay với tốc độ cao, tạo tiền đề cho quá trình tạo áp suất.
Mồi nước đầy buồng bơm trước khi vận hành
– Vì là bơm ly tâm, ISG65-250 và IRG65-250 không thể tự hút khô nên buồng bơm phải được mồi đầy nước để loại bỏ hoàn toàn không khí bên trong.
Tạo vùng áp suất thấp tại tâm cánh bơm
– Khi cánh bơm quay, áp suất tại tâm cánh giảm mạnh, tạo nên vùng chân không tương đối.
– Áp suất khí quyển (hoặc áp lực từ bể chứa) sẽ đẩy nước từ đường ống hút chảy vào tâm cánh bơm.
Đảm bảo dòng nước liên tục vào buồng bơm
– Dòng nước phải liên tục, không có bọt khí để tránh hiện tượng xâm thực làm hỏng cánh bơm.
Cánh bơm quay tạo lực ly tâm
– Nước được hút vào tâm cánh bơm sẽ bị văng ra rìa ngoài theo chiều tiếp tuyến, nhờ lực ly tâm sinh ra từ tốc độ quay cao.
Chuyển hóa năng lượng cơ học thành động năng dòng chảy
– Tại thời điểm này, nước có vận tốc rất lớn nhưng áp suất chưa cao.
Dòng nước đi vào buồng xoắn (volute)
– Tại đây, phần buồng mở rộng dần khiến vận tốc giảm nhưng áp suất tăng lên rõ rệt, nhờ định luật Bernoulli.
Chuyển đổi động năng thành áp năng
– Quá trình này giúp bơm đẩy nước ra với áp lực mạnh và ổn định, phục vụ các nhu cầu như cấp nước tầng cao, tưới tiêu hoặc tuần hoàn nhiệt.
Dòng nước cao áp được đẩy ra khỏi đầu xả của bơm
– Từ đây, nước đi vào hệ thống đường ống, các thiết bị tiêu thụ hoặc bồn chứa.
– Nếu có gắn van một chiều, van điều áp hoặc bình tích áp, dòng chảy sẽ được kiểm soát chặt chẽ hơn.
Bơm tiếp tục hoạt động tuần hoàn
– Quá trình hút – đẩy – tăng áp lặp lại liên tục cho đến khi hệ thống được ngắt điện hoặc đạt đủ áp suất.
Bơm có thể tích hợp hệ thống điều khiển tự động
– Khi kết nối với cảm biến áp, biến tần hoặc rơ-le, bơm sẽ tự khởi động khi áp suất giảm và tự dừng khi đạt áp yêu cầu.
Tắt nguồn và đóng van xả từ từ
– Để tránh hiện tượng sốc áp hoặc búa nước khi dừng đột ngột, nên đóng van từ từ rồi ngắt nguồn điện.
Xả nước nếu không sử dụng trong thời gian dài
– Đặc biệt với nước nóng, cần xả hết nước trong bơm để tránh tích tụ cặn, rỉ sét hoặc giãn nở nhiệt.
Chu trình hoạt động của bơm ly tâm trục đứng ISG65-250 và IRG65-250 là một quá trình hút nước – gia tốc – tăng áp – đẩy nước diễn ra liên tục và hiệu quả nhờ thiết kế đồng trục, buồng bơm tối ưu và khả năng vận hành ổn định. Khi được lắp đặt, mồi nước và vận hành đúng kỹ thuật, bơm sẽ duy trì hiệu suất cao, đáp ứng tốt mọi yêu cầu trong hệ thống cấp nước sinh hoạt, công nghiệp, HVAC hay nông nghiệp
https://vietnhat.company/gia-ban-bom-ly-tam-truc-dung-isg65250.html

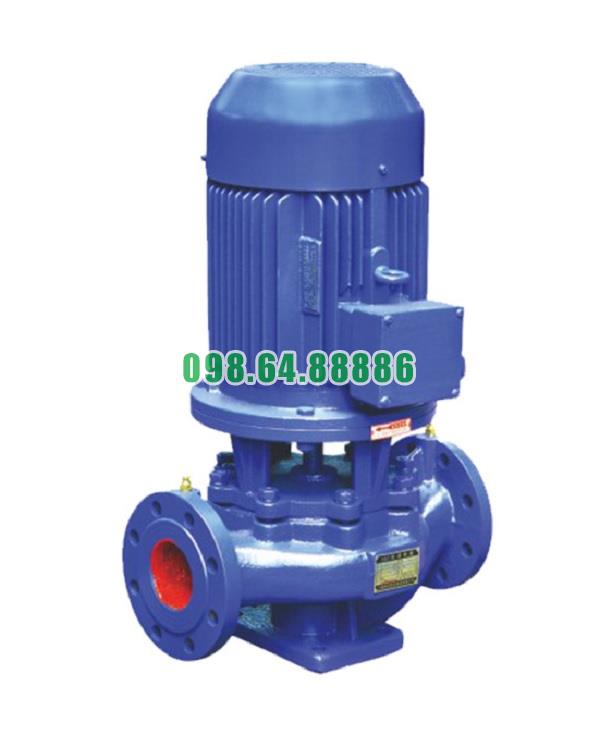

Máy bơm ly tâm trục đứng, bơm lùa, inline ISG65-250, IRG65-250 15kw, 25m3, 80m
22.464.000 VND
