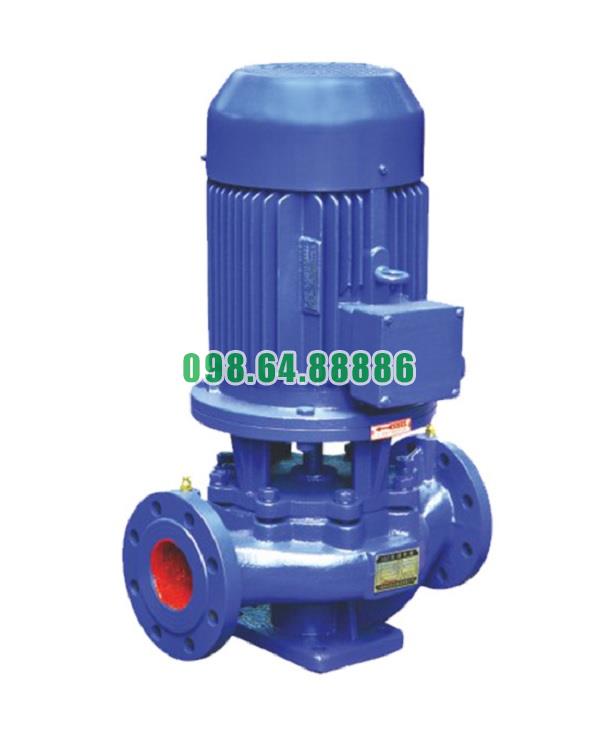

Máy bơm tăng áp inline, bơm lùa, bơm lắp thẳng trục đứng ISG80-350B, IRG80-350B 37kw, 40m3, 135m

Tiết kiệm không gian và chi phí lắp đặt với bơm tăng áp inline model ISG80-350B, IRG80-350B

1. Thiết kế gọn gàng, tối ưu diện tích

Bơm tăng áp inline ISG80-350B, IRG80-350B được thiết kế liền trục với cấu trúc ống hút và ống xả đặt thẳng hàng (inline). Điều này mang lại ưu điểm nổi bật so với các dòng bơm ly tâm trục ngang truyền thống:

• Không chiếm nhiều diện tích mặt bằng vì toàn bộ bơm và động cơ nằm trên một trục dọc.

• Có thể lắp đặt trực tiếp vào tuyến ống mà không cần thay đổi nhiều kết cấu xung quanh.

• Thích hợp cho tòa nhà cao tầng, trung tâm thương mại, bệnh viện, khách sạn – nơi diện tích phòng kỹ thuật thường hạn chế.

2. Giảm chi phí xây dựng và kết cấu

Do có thiết kế gọn, bơm ISG80-350B, IRG80-350B giúp tiết kiệm đáng kể chi phí trong khâu lắp đặt:

• Không cần nền móng lớn: khác với bơm trục ngang, dòng bơm này có đế nhỏ gọn, dễ cố định trực tiếp xuống sàn.

• Ít phụ kiện đường ống: nhờ thiết kế inline, hệ thống không cần nhiều đoạn cong, cút nối, giúp giảm chi phí vật tư.

• Tiết kiệm nhân công lắp đặt: thời gian lắp đặt nhanh hơn, giảm công lao động và chi phí kỹ thuật.

3. Thuận tiện cho bảo trì và thay thế

Không gian nhỏ gọn và thiết kế liền khối giúp việc tháo lắp, bảo dưỡng nhanh chóng hơn:

• Có thể kiểm tra, thay phớt cơ khí, ổ trục mà không cần tháo toàn bộ hệ thống ống.

• Giảm thời gian dừng máy khi bảo trì, giúp doanh nghiệp tiết kiệm chi phí vận hành.

4. Ứng dụng thực tế mang lại hiệu quả

• Trong dân dụng: tiết kiệm diện tích phòng bơm của các tòa nhà chung cư, khách sạn, văn phòng.

• Trong công nghiệp: thuận lợi khi bố trí nhiều bơm song song trong một cụm tăng áp để đáp ứng nhu cầu nước lớn mà vẫn gọn gàng.

• Trong hệ thống PCCC và HVAC: giảm chi phí thi công hệ thống ống, đồng thời đảm bảo tính thẩm mỹ và an toàn.

✅ Có thể khẳng định rằng, với thiết kế inline liền trục, bơm tăng áp ISG80-350B, IRG80-350B không chỉ mang lại hiệu quả vận hành vượt trội mà còn giúp tiết kiệm không gian và chi phí lắp đặt, trở thành giải pháp tối ưu cho cả công trình dân dụng và công nghiệp hiện đại.

Lắp đặt bơm tăng áp inline model ISG80-350B cho hệ thống điều hòa không khí HVAC

1. Vai trò của bơm trong hệ thống HVAC

Trong hệ thống điều hòa không khí (HVAC), bơm tăng áp inline ISG80-350B giữ nhiệm vụ tuần hoàn nước lạnh hoặc nước giải nhiệt giữa các thiết bị: chiller, AHU, FCU, tháp giải nhiệt. Việc lắp đặt đúng kỹ thuật giúp:

• Duy trì lưu lượng và áp lực ổn định cho vòng tuần hoàn.

• Đảm bảo hiệu suất làm lạnh tối ưu, tiết kiệm điện năng.

• Kéo dài tuổi thọ của chiller và toàn bộ hệ thống.

2. Yêu cầu trước khi lắp đặt

• Vị trí lắp đặt: trong phòng kỹ thuật tầng hầm hoặc phòng máy chiller, nền bê tông phẳng và chắc chắn.

• Chuẩn bị đường ống: đường ống hút – xả phải được vệ sinh sạch, không cặn bẩn.

• Thiết bị phụ trợ: van một chiều, van khóa, Y-strainer, đồng hồ áp, van xả khí, khớp nối mềm chống rung.

• Nguồn điện: đảm bảo đúng điện áp/tần số của động cơ, có tiếp địa an toàn.

3. Lắp đặt bơm vào đường ống HVAC

• Đặt bơm thẳng đứng: đảm bảo trục bơm vuông góc với nền, dùng thước thủy kiểm tra.

• Kết nối đường ống hút và xả:

  • Cửa hút nối trực tiếp với đường ống hồi nước từ hệ thống.

  • Cửa xả nối với đường cấp nước đến chiller hoặc AHU/FCU.

  • Lắp khớp nối mềm chống rung ở cả hai đầu để giảm dao động.

• Lắp phụ kiện an toàn:

  • Van một chiều sau bơm để chống dòng chảy ngược.

  • Van khóa để cách ly bơm khi bảo dưỡng.

  • Đồng hồ áp suất và lưu lượng kế để giám sát vận hành.

• Cố định bơm xuống nền: siết bulông neo chắc chắn, có thể lắp thêm đệm cao su chống rung.

4. Kiểm tra và chạy thử

• Mồi nước đầy buồng bơm trước khi khởi động.

• Đóng điện và cho bơm chạy, theo dõi:

  • Áp suất đầu hút – xả.

  • Dòng điện động cơ.

  • Độ rung và tiếng ồn.

• Điều chỉnh van xả để đạt lưu lượng và cột áp thiết kế.

5. Lưu ý khi vận hành trong HVAC

• Duy trì lưu lượng tối thiểu ≥ 30% công suất định mức, tránh cavitation.

• Lắp biến tần (VFD) để điều chỉnh lưu lượng theo tải lạnh thực tế, tiết kiệm điện.

• Định kỳ kiểm tra phớt cơ khí, vòng bi và vệ sinh Y-strainer.

• Với hệ thống chạy nước lạnh, đảm bảo chống ngưng tụ bằng cách bọc cách nhiệt đường ống và thân bơm.

Lắp đặt bơm tăng áp inline ISG80-350B cho hệ thống HVAC đòi hỏi tuân thủ các bước: chọn nền móng chắc chắn, kết nối đường ống đúng kỹ thuật, lắp phụ kiện bảo vệ đầy đủ và chạy thử kiểm tra thông số. Khi thực hiện đúng, bơm sẽ giúp hệ thống điều hòa hoạt động ổn định, tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị.

Thông số kỹ thuật và kích thước bơm model ISG80-350B

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-350B

Đường cong hiệu suất bơm model ISG80-350B

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG80-350B

Phụ kiện và kích thước lắp đặt bơm model ISG80-350B

Phương thức lắp đặt bơm model ISG80-350B
