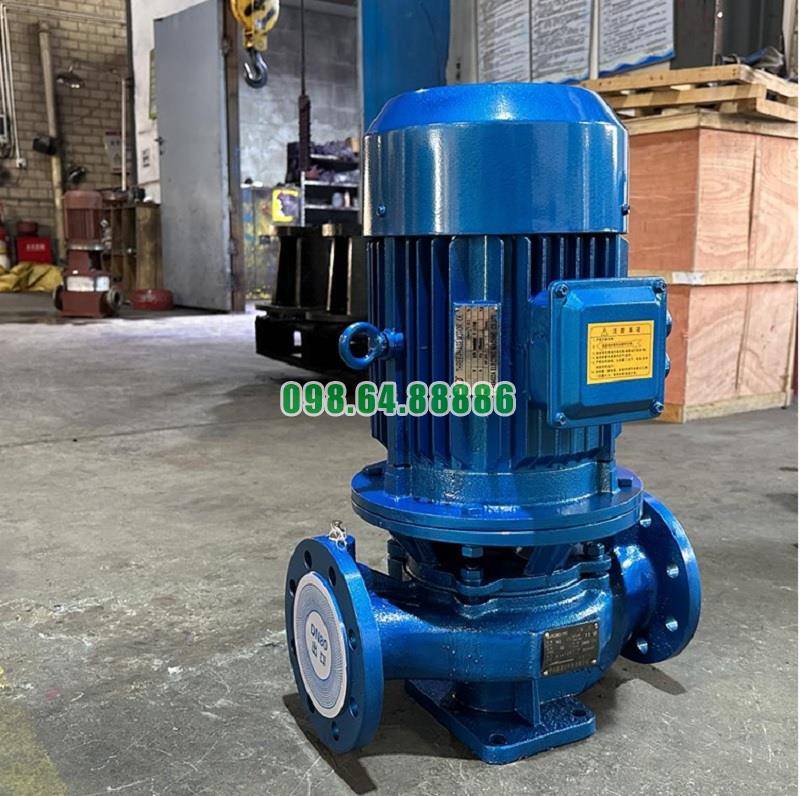

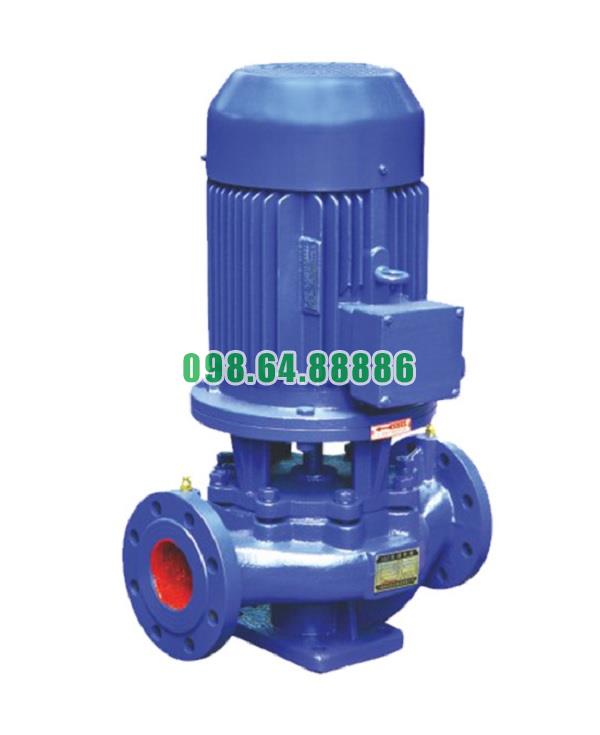

Model ISG65-315B và IRG65-315B là hai dòng bơm ly tâm trục đứng kiểu inline, được thiết kế với cấu trúc đồng tâm giữa trục bơm và trục động cơ, giúp nâng cao hiệu suất, giảm tổn thất cơ học, và tối ưu không gian lắp đặt. Thiết kế phần động cơ và trục bơm đóng vai trò then chốt, quyết định đến độ bền, hiệu quả làm việc và khả năng chịu tải của thiết bị trong môi trường công nghiệp.
Động cơ điện được thiết kế gắn trực tiếp trên thân bơm theo phương thẳng đứng, đồng trục với trục bơm. Điều này giúp giảm chiều dài hệ thống, tối ưu hóa không gian trong phòng máy và hệ thống đường ống.
Vỏ động cơ thường được làm bằng hợp kim nhôm hoặc gang đúc được sơn tĩnh điện, có khả năng chịu ăn mòn nhẹ và bảo vệ tốt trong môi trường ẩm ướt.
Các chi tiết tản nhiệt được thiết kế hợp lý giúp giảm nhiệt độ vỏ máy, tăng tuổi thọ thiết bị.
Cấp bảo vệ IP54 hoặc IP55, đảm bảo chống bụi và chống nước từ mọi hướng.
Cấp cách điện thường là F hoặc H, thích hợp cho môi trường công nghiệp có nhiệt độ làm việc cao.
Tốc độ quay định mức: 2900 vòng/phút (50Hz).
Điện áp sử dụng: 3 pha – 380V/50Hz.

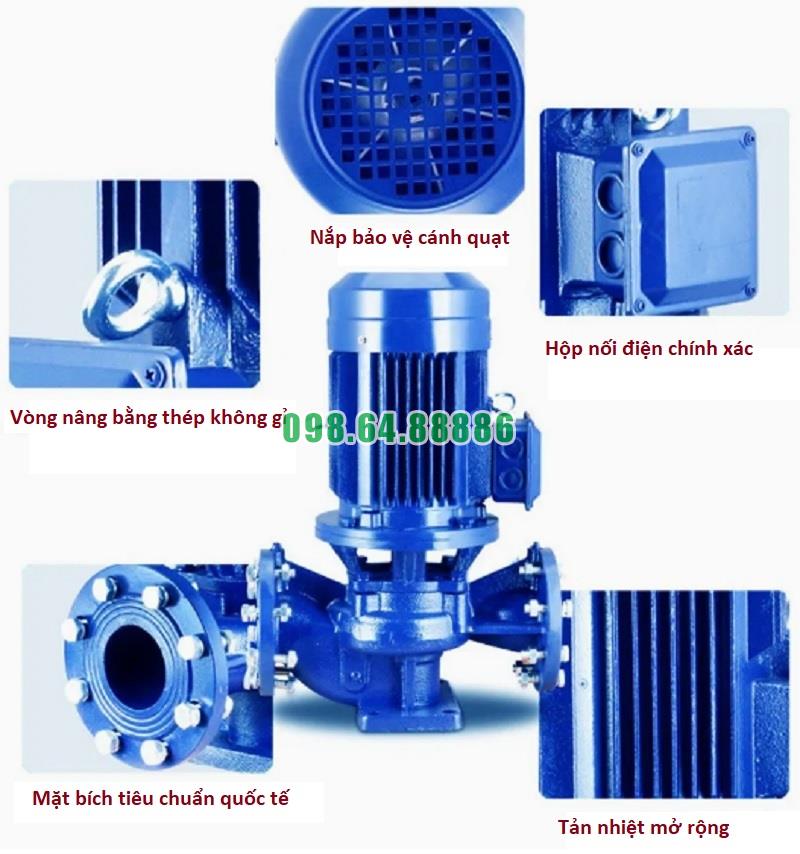

Động cơ được trang bị quạt làm mát trục đứng phía trên, kết hợp với cánh tản nhiệt quanh vỏ động cơ để duy trì nhiệt độ ổn định.
Với ứng dụng nước nóng (IRG), có thể bố trí thêm khe thoát nhiệt và lớp cách nhiệt bảo vệ cuộn dây động cơ.
Trục bơm là trục đặc, được gia công từ thép hợp kim hoặc inox 304/316, có độ cứng cao, chịu lực xoắn tốt.
Trục được gia công với độ đồng tâm chính xác, giúp quay êm và giảm rung lắc khi vận hành tốc độ cao.
Trục động cơ và trục bơm được liên kết trực tiếp không qua hộp giảm tốc, thường sử dụng khớp nối cứng hoặc khớp nối linh hoạt, giúp tối ưu hiệu suất truyền động.
Thiết kế này giúp giảm thiểu tiêu hao năng lượng, không có sai lệch góc, và hạn chế sự mài mòn do lệch tâm.
Trục được đỡ bởi vòng bi đôi chất lượng cao, chịu được tải trọng dọc trục và tải trọng hướng kính.
Vòng bi được bôi trơn bằng mỡ chịu nhiệt hoặc dầu tuần hoàn, có nắp bảo vệ ngăn nước và bụi xâm nhập.
Cấu trúc ổ trục giúp trục quay mượt, giảm tiếng ồn và hạn chế ma sát, tăng tuổi thọ cho cả cụm bơm.
Phớt cơ khí (mechanical seal) được lắp tại phần tiếp xúc giữa trục bơm và buồng bơm, có nhiệm vụ ngăn chất lỏng rò rỉ ra ngoài.
Phớt thường được làm bằng graphite – ceramic, hoặc silicon carbide – silicon carbide, chịu được áp lực và nhiệt độ cao, phù hợp với nước sạch, nước nóng hoặc nước có lẫn tạp chất nhẹ.
Với môi trường có hóa chất ăn mòn nhẹ, có thể sử dụng phớt kép hoặc phớt bọc chống ăn mòn.
Tối ưu lực truyền động giữa motor và trục bơm, không thất thoát công suất.
Giảm thiểu rung động, tiếng ồn, hạn chế mài mòn cơ học.
Thiết kế nhỏ gọn, tiết kiệm không gian, dễ tích hợp vào các hệ thống đường ống có diện tích hạn chế.
Dễ bảo trì, tháo lắp nhanh chóng nhờ cấu trúc đơn khối, không cần căn chỉnh lại trục hoặc khớp nối phức tạp.
Thiết kế động cơ và trục bơm của model ISG65-315B và IRG65-315B thể hiện sự tối ưu hóa về cấu trúc cơ học và hiệu suất vận hành, đảm bảo đáp ứng tốt các yêu cầu về lưu lượng lớn, cột áp cao và hoạt động liên tục trong môi trường công nghiệp. Cấu trúc đồng trục, độ đồng tâm cao, kết hợp với vật liệu bền bỉ giúp thiết bị hoạt động ổn định, tiết kiệm điện năng và kéo dài tuổi thọ trong nhiều năm sử dụng
Bơm ly tâm trục thẳng đứng ISG65-315B và IRG65-315B là hai model chuyên dụng trong hệ thống cấp nước dân dụng và công nghiệp nhờ khả năng đẩy cao, vận hành ổn định và tiết kiệm diện tích lắp đặt. Để đạt hiệu quả tối đa khi sử dụng trong hệ thống cấp nước, cần tuân thủ đúng quy trình vận hành, kiểm soát áp lực – lưu lượng, và duy trì chế độ bảo trì định kỳ.
Lưu lượng lớn: phục vụ đồng thời nhiều điểm tiêu thụ
Cột áp cao: đẩy nước lên các tầng cao, vượt địa hình
Kết cấu trục đứng – dạng inline: dễ lắp đặt vào đường ống, tiết kiệm không gian
Vận hành êm ái, ít rung ồn: phù hợp môi trường đô thị, trong nhà
Đẩy nước từ bể ngầm lên bể mái hoặc trực tiếp vào các tầng qua ống dẫn
Duy trì áp lực ổn định tại các điểm vòi xả
Bơm nước từ hồ chứa hoặc bể trung gian vào hệ thống tiêu thụ
Phục vụ sản xuất, rửa thiết bị, cấp nước làm mát
Lắp tại các trạm trung chuyển để nâng áp cho đường ống chính
Duy trì lưu lượng ổn định ở vùng xa, cuối đường ống
Đảm bảo bơm đã mồi đầy nước, tránh chạy khô
Kiểm tra chiều quay động cơ đúng hướng
Van hút mở hoàn toàn, van xả mở 30–50%
Kiểm tra áp lực và nguồn điện ổn định
Bật công tắc hoặc khởi động mềm (biến tần nếu có)
Theo dõi áp lực đầu ra tăng dần
Mở từ từ van xả đến mức yêu cầu, tránh sốc áp
Theo dõi áp suất, dòng điện, độ rung và tiếng ồn
Kiểm tra lưu lượng thực tế qua đồng hồ đo
Đảm bảo bơm hoạt động trong dải hiệu suất tối ưu (BEP)
Đóng từ từ van xả
Tắt nguồn điện
Đóng van hút nếu hệ thống yêu cầu bảo trì
Bơm ISG65-315B và IRG65-315B có thể kết hợp với:
Cảm biến áp suất: để điều khiển đóng/mở tự động
Biến tần: điều chỉnh tốc độ quay theo nhu cầu sử dụng
Tủ điều khiển thông minh PLC: theo dõi từ xa, cảnh báo khi có sự cố
Không để bơm chạy khan hoặc không tải quá lâu
Tránh hoạt động ngoài vùng thiết kế lưu lượng – cột áp
Lắp đặt van một chiều để tránh nước chảy ngược khi dừng bơm
Bảo trì định kỳ: kiểm tra phớt, cánh bơm, bạc đạn, tra mỡ
Việc vận hành bơm trục đứng ISG65-315B và IRG65-315B trong hệ thống cấp nước đòi hỏi sự tuân thủ chặt chẽ quy trình kỹ thuật, đặc biệt trong khâu mồi nước, kiểm soát áp lực và duy trì độ ổn định. Khi được vận hành đúng cách, hai model này không chỉ mang lại hiệu suất cấp nước vượt trội, mà còn giúp giảm tiêu thụ điện năng, kéo dài tuổi thọ và đảm bảo an toàn cho toàn hệ thống
