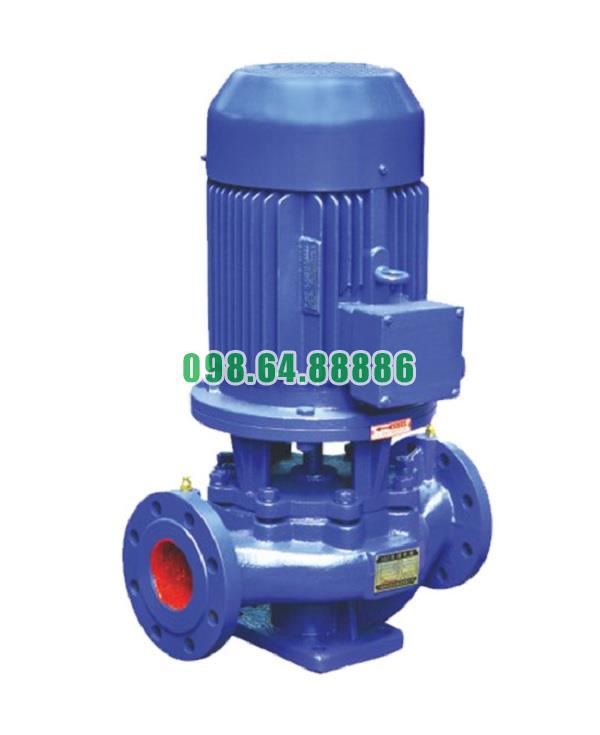

Bơm cấp nước trục đứng model ISG40-200A, bơm IRG40-200A

Các thành phần cấu tạo nên Bơm cấp nước trục đứng model ISG40-200A, IRG40-200A

Thân bơm

• Vai trò: Là bộ phận chính của bơm, bao bọc và bảo vệ cụm cánh bơm và trục bên trong, chịu áp lực chất lỏng khi bơm vận hành.

• Vật liệu: Gang cầu, gang xám hoặc thép không gỉ (tùy theo ứng dụng và yêu cầu kỹ thuật).

Trục bơm

• Vai trò: Truyền chuyển động quay từ động cơ đến cánh bơm, đảm bảo đồng tâm và ổn định.

• Vật liệu: Thép hợp kim hoặc inox tôi luyện, chịu lực tốt, chống cong vênh và mài mòn.

Cánh bơm

• Vai trò: Tạo lực ly tâm đẩy chất lỏng ra mép ngoài, tăng áp suất dòng chảy.

• Vật liệu: Đồng, gang hoặc inox; thiết kế dạng cánh kín hoặc bán kín giúp tối ưu hiệu suất thủy lực.

Phớt cơ khí

• Vai trò: Ngăn chất lỏng rò rỉ qua vị trí trục quay, bảo vệ động cơ và các bộ phận bên trong khỏi nước và tạp chất.

• Vật liệu: Carbon, gốm, silicon carbide, chịu mài mòn và nhiệt độ cao.

Bạc đạn (vòng bi)

• Vai trò: Đỡ trục, giảm ma sát khi trục quay, chịu tải trọng hướng kính và hướng trục.

• Đặc điểm: Bôi trơn bằng mỡ hoặc dầu chịu nhiệt, giúp tăng tuổi thọ vòng bi.

Đầu hút và đầu xả

• Vai trò: Kết nối bơm với hệ thống đường ống, dẫn nước vào và ra khỏi bơm.

• Đặc điểm: Thiết kế dạng inline đồng trục, kết nối mặt bích tiêu chuẩn, giúp lắp đặt dễ dàng và đảm bảo kín khít.

Đế bơm

• Vai trò: Nâng đỡ toàn bộ cụm thân bơm và động cơ, giúp bơm đứng vững và giảm rung động khi vận hành.

Động cơ điện

• Vai trò: Cung cấp năng lượng quay cho trục và cánh bơm, duy trì lực ly tâm cần thiết.

• Đặc điểm: Động cơ tiêu chuẩn IP55, cách điện cấp F, an toàn trong môi trường ẩm và bụi.

Mỗi thành phần trong cấu tạo của bơm cấp nước trục đứng ISG40-200A, IRG40-200A đều đóng vai trò quan trọng, phối hợp chặt chẽ để tạo nên thiết bị hoạt động hiệu quả, bền bỉ và đáng tin cậy trong hệ thống cấp nước, tăng áp và tuần hoàn.

Nguyên tắc hút đẩy của bơm cấp nước trục đứng model ISG40-200A và IRG40-200A

1. Nguyên tắc hút nước

• Khi động cơ quay, trục bơm truyền chuyển động trực tiếp đến cánh bơm.

• Cánh bơm quay tạo ra lực ly tâm, khiến áp suất tại tâm cánh bơm (vùng hút) giảm thấp hơn áp suất của mực nước nguồn.

• Do chênh lệch áp suất này, nước từ nguồn được hút vào tâm cánh bơm qua đầu hút.

• Nước điền đầy buồng cánh, ngăn hiện tượng chạy khô và đảm bảo quá trình hút liên tục.

2. Nguyên tắc đẩy nước

• Nước sau khi vào tâm cánh bơm chịu tác động của lực ly tâm sẽ bị đẩy ra mép ngoài cánh bơm với vận tốc cao.

• Khi nước rời cánh bơm, năng lượng cơ học từ cánh bơm được chuyển hóa thành động năng và áp suất, làm tăng tốc độ và áp lực dòng chảy.

• Nước được đẩy ra ngoài qua buồng khuếch tán hoặc ống dẫn, từ đó ra đầu xả với áp lực cao hơn so với đầu vào.

• Nhờ thiết kế đa tầng cánh, ISG40-200A và IRG40-200A duy trì áp lực ổn định, đủ sức đẩy nước lên cao hoặc qua các đường ống dài.

3. Đặc điểm nguyên tắc hút đẩy trong thiết kế trục đứng

• Thiết kế trục đứng đồng trục inline giúp dòng chảy đi thẳng qua bơm từ đầu hút đến đầu xả mà không đổi hướng đột ngột, giảm tổn thất áp suất.

• Bơm có khả năng hút đẩy liên tục, phù hợp cho các hệ thống cần áp lực cao và lưu lượng ổn định.

4. Yếu tố hỗ trợ nguyên tắc hút đẩy hoạt động hiệu quả

• Đầu hút cần được ngập hoàn toàn trong nước hoặc được mồi nước đầy đủ trước khi khởi động.

• Đường ống hút nên ngắn, thẳng, ít co khúc cua, giảm tổn thất áp suất và tránh xâm thực.

• Bố trí van một chiều, van xả khí để hạn chế hiện tượng nước chảy ngược và tạo bọt khí trong buồng bơm

Thông số kỹ thuật và kích thước bơm ly tâm trục đứng ISG40-200A

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm ly tâm trục đứng ISG40-200A

Đường cong hiệu suất bơm ly tâm trục đứng ISG40-200A

Cấu trúc bơm chịu nhiệt độ cao bơm ly tâm trục đứng ISG40-200A

Phụ kiện và kích thước lắp đặt bơm ly tâm trục đứng ISG40-200A

Phương thức lắp đặt bơm ly tâm trục đứng ISG40-200A
