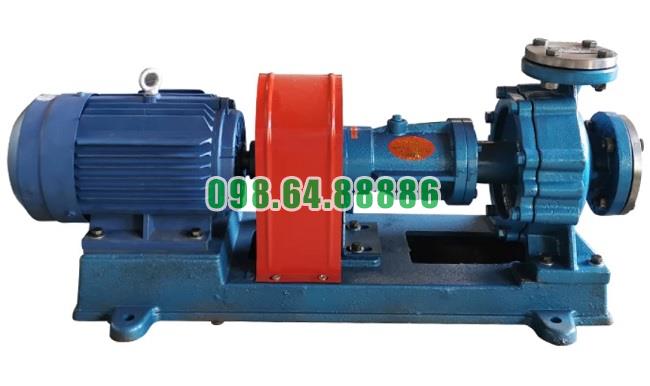

Bơm dầu truyền nhiệt RY65-40-250 sở hữu kiểu dáng công nghiệp chắc chắn và bền bỉ nhờ kết cấu cơ khí gọn, các cụm chi tiết được bố trí tập trung và toàn bộ bơm – động cơ được lắp đồng tâm trên cùng một bệ máy. Thiết kế này phù hợp với môi trường nhà máy, nơi thiết bị phải làm việc ổn định trong hệ thống tuần hoàn dầu nóng.
Dòng RY sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm. Cách bố trí này giúp thân bơm, trục, ổ bi và phần truyền động tạo thành một cụm thống nhất.
Với RY65-40-250, kết cấu đỡ tập trung giúp bơm có dáng công nghiệp rõ rệt, đồng thời hỗ trợ giữ ổn định cụm rôto khi vận hành ở tốc độ 2.900 vòng/phút.
Phía trước là thân bơm và nắp bơm, phía sau là thân ổ trục cùng giá đỡ. Hai bộ vòng bi bên trong có nhiệm vụ đỡ và định vị trục.
Cách bố trí này tạo thành một đường kết cấu liên tục từ khu vực bánh công tác tới khớp nối, giúp cụm máy có độ cứng vững tốt và hạn chế dao động không cần thiết khi hoạt động.
Bơm và động cơ được lắp trên cùng một bệ máy. Đây là yếu tố quan trọng giúp Bơm dầu truyền nhiệt RY65-40-250 duy trì hình dáng gọn và chắc chắn.
Bệ chung tạo điều kiện để căn chỉnh chính xác giữa trục bơm và trục động cơ, đồng thời giữ cho hai cụm máy ổn định trong suốt quá trình vận hành.
RY65-40-250 sử dụng khớp nối mềm kiểu ba chấu để truyền mô-men từ động cơ tới trục bơm.
Khớp nối giúp giảm ảnh hưởng của rung động và bù sai lệch rất nhỏ giữa hai trục. Khi được căn chỉnh đúng kỹ thuật, hệ truyền động có thể làm việc ổn định hơn và hạn chế tải bất lợi lên ổ bi.
Thân ổ trục của dòng RY chứa hai bộ vòng bi, đóng vai trò giữ trục đúng vị trí trong quá trình quay.
Đối với bơm vận hành ở 2.900 vòng/phút, việc giữ trục ổn định có ý nghĩa trực tiếp tới độ bền của bánh công tác, bộ làm kín và khớp nối.
Khi vòng bi được bôi trơn đúng yêu cầu, cụm rôto có điều kiện làm việc ổn định và giảm nguy cơ phát sinh rung hoặc nóng ổ trục.
RY65-40-250 sử dụng packing kết hợp phớt dầu cao su chịu nhiệt.
Packing hạn chế dầu truyền nhiệt rò theo trục, trong khi phớt dầu hỗ trợ bảo vệ vùng ổ trục. Đây là cấu tạo phù hợp với bơm chuyên dùng cho môi chất nhiệt độ cao.
Một điểm đáng chú ý khác là dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Thiết kế này giúp giảm số lượng thiết bị phụ trợ, đồng thời làm cụm bơm gọn hơn. Ít hệ thống phụ trợ hơn cũng đồng nghĩa với việc giảm thêm các điểm cần kiểm tra và bảo dưỡng xung quanh bơm.
Dòng RY được thiết kế cho chất lỏng nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn, với nhiệt độ môi chất không vượt quá 350°C.
Khả năng làm việc trong điều kiện nhiệt độ cao cho thấy kiểu dáng chắc chắn của RY65-40-250 không chỉ mang tính hình thức mà gắn trực tiếp với yêu cầu chịu nhiệt và duy trì độ ổn định cơ khí.
Thiết kế của RY65-40-250 cho phép tháo cụm nắp bơm, thân ổ trục và rôto theo trình tự kỹ thuật.
Nhờ đó, kỹ thuật viên có thể tiếp cận bánh công tác, trục, ổ bi và bộ làm kín để kiểm tra hoặc thay thế khi cần.
Đây là ưu điểm quan trọng đối với thiết bị công nghiệp, bởi một kết cấu bền bỉ cần đi kèm khả năng bảo dưỡng thuận tiện để duy trì tuổi thọ lâu dài.
Bơm dầu truyền nhiệt RY65-40-250 sở hữu kiểu dáng công nghiệp chắc chắn và bền bỉ nhờ kết cấu đỡ một phía, thân bơm gọn, cụm ổ trục hai vòng bi, bệ máy chung, khớp nối mềm và hệ thống làm kín phù hợp với dầu nóng.
Bên cạnh đó, cơ chế tản nhiệt tự nhiên và khả năng làm việc với môi chất nhiệt độ cao giúp RY65-40-250 duy trì thiết kế gọn nhưng vẫn đáp ứng yêu cầu vận hành trong các hệ thống gia nhiệt công nghiệp.

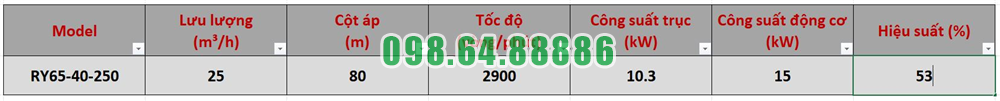

Bơm dầu truyền nhiệt RY65-40-250 làm việc theo nguyên lý bơm ly tâm, có nhiệm vụ duy trì dòng dầu tải nhiệt tuần hoàn liên tục giữa nguồn gia nhiệt và các thiết bị sử dụng nhiệt. Với lưu lượng 25 m³/h, cột áp 80 m, tốc độ quay 2.900 vòng/phút và công suất động cơ 15 kW, bơm phù hợp với những hệ thống có yêu cầu tuần hoàn dầu nóng ổn định.
Khi bơm hoạt động, dầu tải nhiệt từ đường hồi đi vào cửa hút theo hướng trục và tiếp cận khu vực tâm bánh công tác.
Trước khi khởi động, thân bơm phải được mồi đầy môi chất. Không khí trong bơm cần được loại bỏ để dòng dầu đi vào bánh công tác ổn định, tránh rung và giảm khả năng phát sinh hiện tượng xâm thực.
Động cơ truyền chuyển động qua khớp nối đến trục bơm, làm bánh công tác quay ở tốc độ 2.900 vòng/phút.
Khi bánh công tác quay, dầu tại vùng tâm được gia tốc và chuyển động ra phía ngoài. Trong quá trình này, năng lượng cơ học từ động cơ được truyền sang dầu tải nhiệt.
Đây là bước chính tạo ra dòng chảy và cột áp cho Bơm dầu truyền nhiệt RY65-40-250.
Sau khi rời bánh công tác, dầu được dẫn qua thân bơm đến cửa xả.
Tại điểm làm việc tương ứng, RY65-40-250 tạo lưu lượng 25 m³/h và cột áp 80 m. Cột áp này giúp dầu thắng trở lực của đường ống, van, co nối và các thiết bị trao đổi nhiệt trong hệ thống.
Dầu sau đó tiếp tục di chuyển đến khu vực cần sử dụng nhiệt.
Trong vòng tuần hoàn, dầu tải nhiệt được đưa qua lò dầu hoặc thiết bị gia nhiệt để nhận nhiệt.
Sau khi đạt nhiệt độ cần thiết, dầu nóng tiếp tục được vận chuyển đến các thiết bị sử dụng nhiệt như bình phản ứng, bộ trao đổi nhiệt hoặc các thiết bị gia nhiệt gián tiếp khác.
Bơm không tạo ra nhiệt mà đảm nhiệm vai trò vận chuyển dầu và duy trì dòng tuần hoàn.
Khi đi qua thiết bị công nghệ, dầu nóng truyền một phần nhiệt lượng qua bề mặt trao đổi nhiệt.
Nhờ Bơm dầu truyền nhiệt RY65-40-250 duy trì dòng chảy liên tục, lượng dầu nóng mới liên tục được đưa đến thay thế lượng dầu đã giảm nhiệt sau quá trình trao đổi nhiệt.
Điều này giúp quá trình cung cấp nhiệt cho dây chuyền ổn định hơn.
Sau khi truyền nhiệt, dầu được dẫn theo đường hồi trở lại nguồn gia nhiệt và phía hút của bơm.
Chu trình được lặp lại liên tục theo hướng:
Bơm → nguồn gia nhiệt → thiết bị sử dụng nhiệt → đường hồi → bơm.
Đây chính là nguyên lý tuần hoàn dầu tải nhiệt của RY65-40-250.
Lưu lượng 25 m³/h quyết định lượng dầu được vận chuyển qua hệ thống trong một đơn vị thời gian.
Trong khi đó, cột áp 80 m giúp bơm thắng tổng trở lực của vòng tuần hoàn. Hai thông số này phải phù hợp với yêu cầu thực tế của hệ thống để dầu được vận chuyển ổn định.
Nếu trở lực hệ thống quá lớn hoặc đường hút bị tắc, lưu lượng thực tế có thể giảm và ảnh hưởng đến khả năng truyền nhiệt.
Để Bơm dầu truyền nhiệt RY65-40-250 vận hành đúng nguyên lý, van hút phải được mở hoàn toàn và bơm phải luôn có đủ môi chất.
Khi bơm dầu nóng, cần gia nhiệt sơ bộ từ từ trước khi khởi động chính thức. Sau khi bơm đạt tốc độ ổn định, van xả được mở dần để điều chỉnh lưu lượng.
Không nên dùng van hút để điều chỉnh lưu lượng và không nên để bơm làm việc kéo dài ở lưu lượng quá thấp.
Nguyên lý vận hành tuần hoàn dầu tải nhiệt của Bơm dầu truyền nhiệt RY65-40-250 dựa trên quá trình bánh công tác quay để hút dầu vào tâm bơm, truyền năng lượng cho môi chất và đẩy dầu qua hệ thống.
Dầu được gia nhiệt, truyền nhiệt cho thiết bị công nghệ rồi quay trở lại để tiếp tục chu trình. Với thông số 25 m³/h, cột áp 80 m, tốc độ 2.900 vòng/phút và công suất 15 kW, RY65-40-250 có thể duy trì vòng tuần hoàn dầu nóng ổn định khi được lựa chọn đúng điểm làm việc và vận hành đúng kỹ thuật.
Bơm dầu gia nhiệt RY65-40-250 Lưu lượng 25 m3/h, công suất 15 kW, cột áp 80 m
