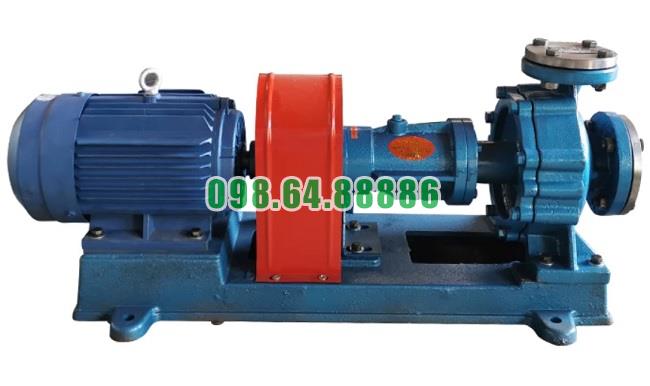

Bơm dầu tải nhiệt RY65-40-250A lưu lượng 20 m3/h, cột áp 51 m, công suất 7.5 kW

Chi tiết các bộ phận cấu thành Bơm dầu truyền nhiệt RY65-40-250A

Bơm dầu truyền nhiệt RY65-40-250A được cấu thành từ nhiều bộ phận cơ khí liên kết chặt chẽ với nhau, trong đó mỗi chi tiết đảm nhiệm một chức năng riêng trong quá trình hút, truyền năng lượng, làm kín và ổn định chuyển động quay. Với lưu lượng 20 m³/h, cột áp 51 m, tốc độ 2.900 vòng/phút và công suất 7,5 kW, model này có kết cấu phù hợp cho nhiệm vụ tuần hoàn dầu truyền nhiệt.

Thân bơm

Thân bơm là bộ phận bao quanh khu vực bánh công tác và tạo đường dẫn cho dầu truyền nhiệt.

Ở RY65-40-250A, cửa hút được bố trí theo hướng trục, còn cửa xả bố trí hướng tâm theo phương thẳng đứng. Ký hiệu “65” thể hiện đường kính danh nghĩa cửa hút 65 mm và “40” là đường kính danh nghĩa cửa xả 40 mm.

Đai ốc bánh công tác

Đai ốc bánh công tác có nhiệm vụ cố định bánh công tác trên trục bơm.

Chi tiết này giúp giữ bánh công tác đúng vị trí trong quá trình quay, đồng thời có thể tháo ra khi cần kiểm tra hoặc bảo dưỡng cụm rôto.

Bánh công tác

Bánh công tác là bộ phận trực tiếp truyền năng lượng từ trục sang dầu truyền nhiệt.

Khi quay cùng trục ở tốc độ 2.900 vòng/phút, bánh công tác đưa dầu từ vùng tâm ra phía ngoài, tạo dòng chảy và cột áp cho hệ thống.

Ký hiệu “250” trong RY65-40-250A thể hiện đường kính ngoài danh nghĩa của bánh công tác, còn chữ “A” cho biết bánh công tác đã được tiện hoặc cắt giảm đường kính lần thứ nhất.

Nắp bơm

Nắp bơm nằm giữa thân bơm và cụm ổ trục.

Bộ phận này vừa tham gia tạo kết cấu kín cho bơm, vừa là vị trí bố trí buồng làm kín của trục. Khi tháo bảo dưỡng, nắp bơm được tách khỏi thân bơm để tiếp cận cụm rôto và bộ làm kín.

Trục bơm

Trục bơm là chi tiết truyền mô-men từ động cơ tới bánh công tác.

Một đầu trục liên kết với bánh công tác, đầu còn lại kết nối với động cơ thông qua khớp nối mềm. Độ thẳng và độ đồng tâm của trục ảnh hưởng trực tiếp tới rung động, ổ bi và độ ổn định khi bơm vận hành.

Ổ bi

RY65-40-250A sử dụng hai bộ vòng bi trong thân ổ trục để đỡ và định vị rôto.

Ổ bi giúp trục quay ổn định và hạn chế độ đảo. Nếu ổ bi thiếu bôi trơn, bị mòn hoặc hư hỏng, bơm có thể phát sinh rung, tiếng ồn và nhiệt độ cao.

Thân ổ trục

Thân ổ trục là bộ phận chứa hai vòng bi và giữ cụm trục ở đúng vị trí.

Việc bố trí các ổ bi tập trung trong một thân ổ trục giúp kết cấu bơm gọn hơn và thuận tiện cho công tác tháo kiểm tra.

Ống dẫn dầu

Ống dẫn dầu là một chi tiết thuộc khu vực cụm ổ trục.

Bộ phận này tham gia dẫn dầu trong hệ thống bôi trơn, hỗ trợ duy trì điều kiện làm việc phù hợp cho các chi tiết quay.

Nắp chặn ổ trục

Nắp chặn ổ trục được lắp ở phần cuối của thân ổ trục.

Chi tiết này giúp giữ và bảo vệ các bộ phận bên trong cụm ổ bi, đồng thời hỗ trợ duy trì vị trí lắp đặt của các chi tiết liên quan.

Giá đỡ

Giá đỡ là bộ phận liên kết cụm ổ trục với bệ máy.

Dòng RY sử dụng kết cấu đỡ một phía, trong đó giá đỡ góp phần duy trì vị trí ổn định của trục và các bộ phận quay trong quá trình hoạt động.

Phớt dầu

Phớt dầu được bố trí tại khu vực trục và thân ổ trục.

Chức năng chính của phớt là hỗ trợ làm kín và hạn chế dầu hoặc chất bôi trơn rò rỉ ra ngoài. Phớt cũng góp phần bảo vệ khu vực ổ bi khỏi ảnh hưởng của môi chất nóng.

Bộ chèn làm kín

Bộ chèn làm kín được bố trí trong buồng làm kín trên nắp bơm.

Chi tiết này có nhiệm vụ hạn chế dầu truyền nhiệt rò rỉ theo trục khi bơm hoạt động. Trong dòng RY, bộ chèn làm kín được kết hợp với phớt dầu cao su chịu nhiệt để tăng khả năng kiểm soát rò rỉ.

Cụm truyền động của RY65-40-250A

Ngoài các chi tiết bên trong bơm, RY65-40-250A còn có cụm truyền động gồm động cơ, khớp nối mềm và bệ máy.

Khớp nối mềm

Khớp nối mềm kiểu ba chấu nối trục động cơ với trục bơm.

Bộ phận này truyền mô-men từ động cơ tới bánh công tác và hỗ trợ bù một phần sai lệch nhỏ giữa hai trục.

Động cơ

Động cơ cung cấp năng lượng cơ học cho toàn bộ cụm bơm.

Với RY65-40-250A, công suất sử dụng là 7,5 kW. Động cơ làm quay trục bơm với tốc độ 2.900 vòng/phút, từ đó dẫn động bánh công tác.

Bệ máy

Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy.

Bệ máy giữ toàn bộ cụm thiết bị ổn định trên móng và là cơ sở để căn chỉnh chính xác vị trí tương đối giữa trục động cơ và trục bơm.

Sự phối hợp giữa các bộ phận

Khi RY65-40-250A hoạt động, động cơ truyền mô-men qua khớp nối mềm đến trục bơm. Trục làm bánh công tác quay, hút dầu qua cửa hút 65 mm và đẩy dầu ra cửa xả 40 mm.

Trong quá trình này, ổ bi giữ trục ổn định, thân ổ trục định vị rôto, bộ chèn và phớt dầu thực hiện chức năng làm kín, còn thân bơm tạo đường dẫn cho môi chất.

Sự phối hợp của các bộ phận này giúp bơm đạt điểm làm việc 20 m³/h và cột áp 51 m.

Các bộ phận cấu thành Bơm dầu truyền nhiệt RY65-40-250A gồm thân bơm, đai ốc bánh công tác, bánh công tác, nắp bơm, trục, ổ bi, thân ổ trục, ống dẫn dầu, nắp chặn ổ trục, giá đỡ, phớt dầu và bộ chèn làm kín, kết hợp với động cơ, khớp nối mềm và bệ máy.

Các chi tiết được bố trí tập trung theo phương trục, tạo nên một kết cấu rõ ràng và thuận tiện cho bảo dưỡng. Đây là nền tảng giúp RY65-40-250A đáp ứng nhiệm vụ tuần hoàn dầu nóng với lưu lượng 20 m³/h, cột áp 51 m, tốc độ 2.900 vòng/phút và công suất 7,5 kW.

Khả năng ứng dụng rộng rãi của Bơm dầu truyền nhiệt RY65-40-250A

Khả năng ứng dụng rộng rãi của Bơm dầu truyền nhiệt RY65-40-250A đến từ đặc tính chuyên dùng để tuần hoàn dầu tải nhiệt trong các hệ thống gia nhiệt công nghiệp. Với lưu lượng 20 m³/h, cột áp 51 m, tốc độ quay 2.900 vòng/phút và công suất 7,5 kW, model này phù hợp với nhiều hệ thống có yêu cầu làm việc tương ứng.

Ứng dụng trong ngành hóa chất và hóa dầu

Bơm dầu truyền nhiệt RY65-40-250A có thể sử dụng để tuần hoàn dầu nóng cho bồn chứa, thiết bị phản ứng, thiết bị trao đổi nhiệt và các khu vực cần duy trì nhiệt độ ổn định.

Khả năng tạo cột áp 51 m giúp bơm đưa dầu vượt qua trở lực của đường ống, van và thiết bị trong hệ thống phù hợp.

Ứng dụng trong ngành nhựa và cao su

Trong sản xuất nhựa và cao su, dầu tải nhiệt thường được sử dụng để cấp nhiệt cho khuôn, thiết bị tạo hình và các công đoạn cần kiểm soát nhiệt độ.

RY65-40-250A giúp duy trì dòng dầu nóng liên tục, hỗ trợ quá trình truyền nhiệt ổn định trong dây chuyền.

Ứng dụng trong hệ thống sấy công nghiệp

Bơm dầu truyền nhiệt RY65-40-250A có thể đảm nhiệm nhiệm vụ tuần hoàn dầu tải nhiệt giữa nguồn gia nhiệt và thiết bị sấy.

Lưu lượng 20 m³/h giúp duy trì lượng dầu tuần hoàn cần thiết đối với những hệ thống sấy có điểm làm việc tương ứng, từ đó hỗ trợ quá trình cấp nhiệt liên tục.

Ứng dụng trong sản xuất vật liệu làm đường

Dòng bơm RY được sử dụng trong các hệ thống gia nhiệt phục vụ sản xuất vật liệu làm đường. RY65-40-250A có thể được bố trí để tuần hoàn dầu nóng đến thiết bị nấu hoặc khu vực cần duy trì nhiệt độ.

Đây là một trong những ứng dụng phù hợp với đặc tính vận chuyển dầu tải nhiệt nhiệt độ cao của bơm.

Ứng dụng trong chế biến thực phẩm và chế biến gỗ

Trong các hệ thống gia nhiệt gián tiếp của ngành chế biến thực phẩm hoặc chế biến gỗ, Bơm dầu truyền nhiệt RY65-40-250A có thể được sử dụng để đưa dầu nóng tới thiết bị cần nhiệt rồi hồi dầu về nguồn gia nhiệt.

Khả năng tuần hoàn liên tục giúp hệ thống duy trì quá trình cấp nhiệt ổn định hơn.

Vì sao RY65-40-250A có phạm vi sử dụng rộng?

Điểm nổi bật của Bơm dầu truyền nhiệt RY65-40-250A là khả năng làm việc với chất lỏng nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Đặc tính này phù hợp với nhiều hệ thống dầu tải nhiệt trong công nghiệp.

Bên cạnh đó, sự kết hợp giữa lưu lượng 20 m³/h và cột áp 51 m giúp model này có thể được xem xét cho nhiều hệ thống cần lưu lượng trung bình nhưng có trở lực đường ống tương đối đáng kể.

Khả năng ứng dụng rộng rãi của Bơm dầu truyền nhiệt RY65-40-250A thể hiện ở việc thiết bị có thể được sử dụng trong ngành hóa chất, hóa dầu, nhựa, cao su, sấy công nghiệp, chế biến thực phẩm, chế biến gỗ và sản xuất vật liệu làm đường.

Với thông số 20 m³/h, cột áp 51 m, tốc độ 2.900 vòng/phút và công suất 7,5 kW, RY65-40-250A là lựa chọn phù hợp cho những hệ thống tuần hoàn dầu tải nhiệt có yêu cầu làm việc tương ứng.
