Khả năng chịu nhiệt độ cao cực kỳ ấn tượng của Bơm dầu truyền nhiệt RY65-50-160 là một trong những đặc điểm quan trọng nhất của model này. Bơm thuộc dòng RY chuyên dùng để tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp, với môi chất có nhiệt độ làm việc không vượt quá 350°C.
Khả năng làm việc ở mức nhiệt cao giúp RY65-50-160 phù hợp với những dây chuyền sử dụng dầu tải nhiệt liên tục, nơi bơm thường xuyên phải chịu ảnh hưởng trực tiếp từ môi chất nóng trong thời gian dài.
Theo tài liệu của nhà sản xuất, dòng RY được thiết kế để vận chuyển chất lỏng:
Có nhiệt độ cao.
Có tính ăn mòn yếu.
Không chứa hạt rắn.
Có nhiệt độ làm việc tối đa 350°C.
Đây chính là nền tảng tạo nên khả năng chịu nhiệt cao của Bơm dầu truyền nhiệt RY65-50-160.
Ở điều kiện này, bơm không chỉ cần vận chuyển được dầu nóng mà còn phải duy trì sự ổn định của thân bơm, trục, ổ bi và cụm làm kín khi nhiệt độ môi chất tăng cao.
Một yếu tố quan trọng hỗ trợ khả năng chịu nhiệt của RY65-50-160 là cơ chế tản nhiệt tự nhiên.
Tài liệu cho biết dòng RY sử dụng thiết kế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Nhờ đó, cụm bơm có kết cấu gọn và đơn giản hơn, đồng thời vẫn bảo đảm độ an toàn và độ tin cậy.
Trong quá trình dầu nóng đi qua thân bơm, nhiệt sẽ truyền sang nhiều chi tiết cơ khí. Thiết kế tản nhiệt tự nhiên giúp hạn chế sự tích tụ nhiệt tại các bộ phận bên ngoài vùng chứa môi chất.
Đây là đặc điểm đặc biệt phù hợp với Bơm dầu truyền nhiệt RY65-50-160 khi thiết bị thường xuyên làm việc trong môi trường nhiệt độ cao.
Khả năng chịu nhiệt của bơm còn được hỗ trợ bởi cụm làm kín.
Theo tài liệu kỹ thuật, dòng RY sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.
Phớt dầu nằm tại khu vực trục bơm, nơi thường xuyên chịu ảnh hưởng từ nhiệt truyền ra từ dầu nóng. Việc sử dụng vật liệu chịu nhiệt giúp cụm làm kín phù hợp hơn với điều kiện vận hành của hệ thống dầu tải nhiệt.
Khả năng chịu nhiệt của Bơm dầu truyền nhiệt RY65-50-160 không có nghĩa là có thể đưa bơm từ trạng thái nguội lên nhiệt độ cao một cách đột ngột.
Nhà sản xuất yêu cầu phải tiến hành gia nhiệt sơ bộ trước khi khởi động. Cụ thể:
Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không vượt quá 40°C.
Tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Quá trình tăng nhiệt có kiểm soát giúp các chi tiết của bơm giãn nở từ từ, hạn chế ảnh hưởng của sốc nhiệt và biến dạng nhiệt.
Trong quá trình gia nhiệt sơ bộ, nhà sản xuất còn yêu cầu nới bu lông cố định bơm khoảng 0,3–0,5 mm để bù giãn nở nhiệt, sau đó siết lại khi gia nhiệt hoàn tất.
Chi tiết này cho thấy tác động của nhiệt độ cao đã được tính đến trong quy trình vận hành của dòng RY.
Không chỉ khi khởi động, quá trình dừng RY65-50-160 cũng phải tuân thủ giới hạn nhiệt độ.
Theo tài liệu, bơm chỉ được dừng khi nhiệt độ môi chất đã giảm xuống dưới 100°C.
Yêu cầu này giúp tránh tình trạng dừng tuần hoàn khi dầu vẫn còn quá nóng, từ đó hạn chế nhiệt lượng tích tụ trong thân bơm và các chi tiết bên trong.
Khả năng chịu nhiệt cao của Bơm dầu truyền nhiệt RY65-50-160 được hình thành từ sự kết hợp của nhiều yếu tố:
Làm việc với dầu truyền nhiệt đến 350°C.
Thiết kế tản nhiệt tự nhiên.
Phớt dầu cao su chịu nhiệt.
Có quy trình gia nhiệt sơ bộ.
Kiểm soát tốc độ tăng nhiệt tối đa 50°C/giờ.
Có biện pháp bù giãn nở nhiệt.
Chỉ dừng bơm khi dầu giảm xuống dưới 100°C.
Những yếu tố này giúp bơm thích nghi tốt hơn với quá trình tăng nhiệt, duy trì nhiệt và hạ nhiệt trong hệ thống dầu nóng.
Khả năng chịu nhiệt độ cao cực kỳ ấn tượng của Bơm dầu truyền nhiệt RY65-50-160 được thể hiện rõ nhất ở khả năng vận chuyển dầu nóng có nhiệt độ lên tới 350°C. Bên cạnh đó, thiết kế tản nhiệt tự nhiên, phớt dầu chịu nhiệt và quy trình kiểm soát giãn nở nhiệt giúp bơm phù hợp với điều kiện làm việc nhiệt độ cao trong công nghiệp.
Khi được gia nhiệt đúng tốc độ và vận hành đúng giới hạn của nhà sản xuất, Bơm dầu truyền nhiệt RY65-50-160 có thể duy trì khả năng tuần hoàn dầu nóng ổn định, đáp ứng tốt yêu cầu của các hệ thống truyền nhiệt công nghiệp.
Chi tiết sơ đồ cấu tạo cơ khí của Bơm dầu truyền nhiệt RY65-50-160 cho thấy bơm được tổ chức theo kết cấu ly tâm đỡ một phía, trong đó các bộ phận cơ khí chính được bố trí liên tục từ thân bơm, bánh công tác, trục bơm đến cụm ổ bi và bộ phận truyền động. Theo tài liệu dòng RY, bơm sử dụng chân đỡ kết hợp gối đỡ trung tâm, cửa hút hướng trục và cửa xả hướng tâm theo phương thẳng đứng.
Theo sơ đồ kết cấu bơm dầu truyền nhiệt dòng RY, các chi tiết chính gồm:
Thân bơm
Đai ốc bánh công tác
Bánh công tác
Nắp bơm
Trục bơm
Ổ bi
Thân ổ trục
Ống dẫn dầu
Nắp chặn ổ trục
Giá đỡ
Phớt dầu
Bộ chèn làm kín
Các chi tiết này được liên kết thành từng cụm cơ khí rõ ràng, tạo nên kết cấu hoàn chỉnh của Bơm dầu truyền nhiệt RY65-50-160.
Cụm thân bơm gồm thân bơm và nắp bơm. Đây là khu vực bao quanh bánh công tác và tạo thành phần chính của đầu bơm.
Thân bơm là chi tiết số 1 trên sơ đồ, nằm phía đầu hút và bao quanh bánh công tác.
Cửa hút được bố trí theo hướng trục, giúp dầu tải nhiệt đi trực tiếp vào vùng trung tâm bánh công tác. Cửa xả được bố trí hướng tâm theo phương thẳng đứng.
Nắp bơm là chi tiết số 4, nằm phía sau bánh công tác và liên kết giữa thân bơm với cụm ổ trục.
Nắp bơm đồng thời chứa khu vực lắp bộ chèn làm kín, tạo thành vị trí chuyển tiếp giữa phần thủy lực và phần cơ khí của trục.
Cụm rôto gồm:
Bánh công tác.
Trục bơm.
Đai ốc hãm bánh công tác.
Bánh công tác là chi tiết số 3, nằm bên trong thân bơm và được lắp trên trục.
Khi trục quay, bánh công tác quay theo và tạo chuyển động ly tâm cho dầu tải nhiệt.
Đai ốc bánh công tác là chi tiết số 2, dùng để cố định bánh công tác trên trục.
Trong trình tự tháo bơm, nhà sản xuất yêu cầu tháo đai ốc này trước khi lấy bánh công tác ra khỏi trục.
Trục bơm là chi tiết số 5, chạy xuyên qua cụm ổ trục và nối bánh công tác với phần truyền động phía động cơ.
Trục có nhiệm vụ tiếp nhận mô-men từ khớp nối và truyền chuyển động trực tiếp đến bánh công tác.
Thân ổ trục là chi tiết số 7 trong sơ đồ. Tài liệu xác định cụm ổ trục chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto.
Ổ bi là chi tiết số 6 và được bố trí tại các vị trí dọc theo trục bơm.
Hai bộ vòng bi giúp giữ trục đúng vị trí khi quay, đặc biệt khi RY65-50-160 làm việc ở tốc độ 2.900 vòng/phút.
Nắp chặn ổ trục là chi tiết số 9, được lắp tại đầu thân ổ trục.
Bộ phận này tạo kết cấu bao kín khu vực ổ bi và có thể tháo ra khi cần tiếp cận trục hoặc vòng bi để bảo dưỡng.
Ống dẫn dầu là chi tiết số 8 trên sơ đồ.
Tài liệu cũng cho biết khoang ổ trục cần được châm dầu tải nhiệt sạch để phục vụ bôi trơn theo đúng trình tự kỹ thuật trước khi vận hành.
Ống dẫn dầu vì vậy nằm trong khu vực cơ khí liên quan trực tiếp đến hệ thống bôi trơn của cụm trục – ổ bi.
Cụm làm kín của Bơm dầu truyền nhiệt RY65-50-160 gồm:
Phớt dầu.
Bộ chèn làm kín.
Tài liệu mô tả cụm làm kín là bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.
Phớt dầu là chi tiết số 11 trong sơ đồ, nằm tại khu vực trục phía sau đầu bơm.
Bộ chèn làm kín là chi tiết số 12, được đặt trong buồng làm kín trên nắp bơm.
Khi tháo bơm, vòng chặn và bộ chèn có thể được lấy riêng ra khỏi buồng làm kín để kiểm tra hoặc thay thế.
Giá đỡ là chi tiết số 10 trên sơ đồ kết cấu.
Dòng RY sử dụng kết cấu đỡ một phía gồm chân đỡ và gối đỡ trung tâm.
Giá đỡ nằm bên dưới cụm ổ trục và tạo điểm tựa cơ khí cho toàn bộ phần trục, ổ bi và thân ổ trục.
Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy và truyền động qua khớp nối mềm kiểu ba chấu.
Đường truyền động cơ khí của RY65-50-160 có thể mô tả như sau:
Động cơ → khớp nối mềm → trục bơm → bánh công tác
Khi quan sát từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ.
Nếu quan sát từ phía đầu hút về phía động cơ, sơ đồ cơ khí RY65-50-160 có thể hình dung theo thứ tự:
Cửa hút → thân bơm → bánh công tác → nắp bơm → bộ làm kín → trục bơm → ổ bi → thân ổ trục → khớp nối → động cơ
Cách bố trí này tạo thành một cụm cơ khí thẳng hàng, trong đó phần thủy lực và phần truyền động được liên kết trực tiếp thông qua trục bơm.
Chi tiết sơ đồ cấu tạo cơ khí của Bơm dầu truyền nhiệt RY65-50-160 gồm các bộ phận trọng tâm là thân bơm, bánh công tác, nắp bơm, trục bơm, hai ổ bi, thân ổ trục, ống dẫn dầu, nắp chặn ổ trục, giá đỡ, phớt dầu và bộ chèn làm kín.
Toàn bộ các bộ phận được bố trí thành từng cụm gồm cụm thân bơm, cụm rôto, cụm ổ trục, cụm làm kín và cụm truyền động, tạo nên kết cấu cơ khí hoàn chỉnh cho RY65-50-160. Đây chính là nền tảng giúp bơm duy trì chuyển động ổn định ở tốc độ 2.900 vòng/phút và thực hiện nhiệm vụ tuần hoàn dầu tải nhiệt trong hệ thống.

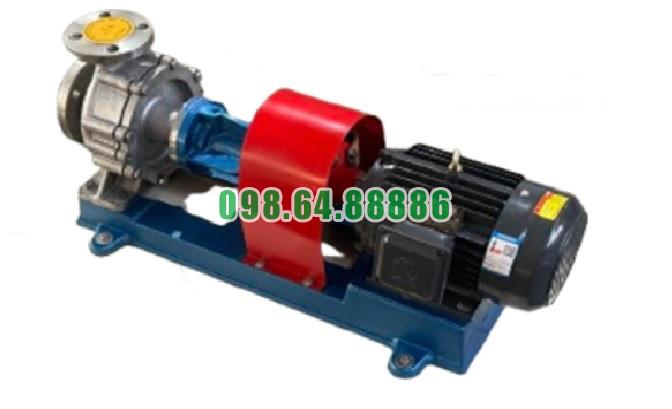

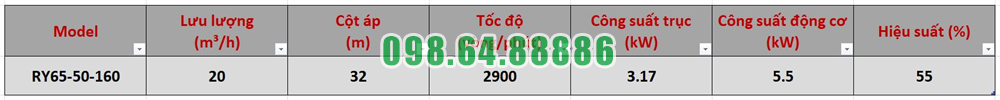

Bơm dầu truyền nhiệt RY65-50-160 cột áp 32 m, tốc độ 2900 vòng/phút, lưu lượng 20 m3/h, công suất 5.5 kW
