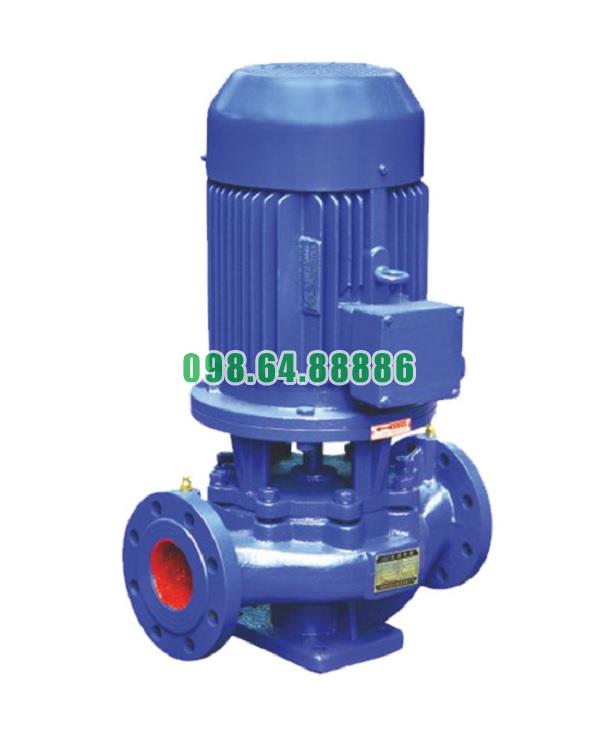

Bơm lắp thẳng trục đứng, bơm inline, bơm tăng áp, bơm lùa ISG65-100, IRG65-100 1.5kw

Điểm mạnh của Bơm hút xả đặt nằm thẳng model ISG65-100, IRG65-100

1. Kết cấu hút – xả nằm thẳng tiện lợi

Bơm model ISG65-100, IRG65-100 được thiết kế với cửa hút và cửa xả nằm thẳng hàng (inline), cho phép kết nối trực tiếp vào đường ống theo một trục. Thiết kế này mang lại nhiều lợi ích:

• Tiết kiệm không gian lắp đặt, đặc biệt trong các trạm kỹ thuật nhỏ, tầng hầm, phòng máy hẹp

• Dễ dàng lắp đặt và thay thế mà không cần điều chỉnh hệ thống đường ống

• Giảm tổn thất áp lực nhờ hướng dòng chảy đồng trục, hạn chế chuyển hướng

Kiểu hút – xả thẳng inline là ưu thế vượt trội so với bơm ly tâm thông thường có cửa hút ngang và xả lên.

2. Thiết kế đồng trục thẳng đứng – truyền động hiệu quả

Bơm sử dụng cấu trúc đồng trục thẳng đứng, nghĩa là trục bơm và trục động cơ thẳng hàng, truyền động trực tiếp. Ưu điểm nổi bật gồm:

• Hiệu suất truyền động cao, giảm tổn thất cơ học

• Vận hành êm ái, giảm rung và độ ồn

• Tăng tuổi thọ vòng bi, phớt, cánh bơm và trục

• Loại bỏ nhu cầu cân chỉnh trục thường xuyên như ở bơm trục ngang

3. Hiệu suất thủy lực ổn định, tiêu thụ điện thấp

Nhờ cấu tạo cánh bơm được thiết kế theo mô hình thủy lực tối ưu, thiết bị:

• Tạo lưu lượng đều, áp lực ổn định trong dải vận hành rộng

• Hạn chế hiện tượng xâm thực và tổn thất năng lượng

• Có thể kết hợp biến tần để điều chỉnh lưu lượng theo thời gian thực, tiết kiệm từ 15–30% điện năng

Đây là điểm mạnh rõ rệt trong các ứng dụng như tăng áp, tuần hoàn nước HVAC, cấp nước cao tầng và PCCC.

4. Gọn nhẹ, dễ lắp đặt – phù hợp nhiều môi trường

Với kết cấu đứng và hút xả inline, bơm có thể dễ dàng lắp trong:

• Tòa nhà cao tầng, nơi hạn chế chiều ngang phòng kỹ thuật

• Trạm bơm tầng mái hoặc tầng hầm

• Khu công nghiệp, nhà máy chế biến, khách sạn, bệnh viện

Thiết bị gọn nhẹ, không chiếm nhiều diện tích sàn, và có thể tháo lắp đơn giản mà không cần hệ khung đỡ phức tạp.

5. Vật liệu bền, phù hợp nhiều loại lưu chất

Các bộ phận chính của bơm được chế tạo từ vật liệu chất lượng cao:

• Thân bơm bằng gang cầu hoặc inox

• Cánh bơm bằng đồng, inox hoặc gang hợp kim

• Trục bơm bằng thép không gỉ

• Phớt cơ khí chịu mài mòn, chịu nhiệt và chống rò rỉ hiệu quả

Vật liệu này giúp bơm làm việc ổn định trong các môi trường như nước sạch, nước nóng, nước lạnh, nước có lẫn hóa chất nhẹ hoặc nước xử lý.

6. Bảo trì dễ dàng, ít phát sinh sự cố

Cấu trúc module thông minh cho phép:

• Tháo lắp nhanh chóng các bộ phận như phớt, vòng bi, cánh bơm

• Kiểm tra và bảo dưỡng định kỳ đơn giản, không cần tháo toàn bộ thiết bị

• Hạn chế thời gian dừng máy, giảm chi phí bảo trì

Bơm ISG/IRG nổi tiếng ít hỏng vặt, độ bền cao và dễ sửa chữa trong thực tế vận hành.

7. Ứng dụng linh hoạt trong nhiều lĩnh vực

Nhờ kết cấu hút xả inline và hiệu suất ổn định, bơm ISG65-100, IRG65-100 phù hợp với:

• Hệ thống tăng áp sinh hoạt, cấp nước cao tầng

• Hệ thống điều hòa trung tâm, tuần hoàn nước HVAC

• Hệ thống chữa cháy tự động

• Dây chuyền sản xuất công nghiệp, chế biến thực phẩm, dược phẩm

• Trạm bơm tưới tiêu và xử lý nước

Bơm đáp ứng tốt nhu cầu lưu lượng vừa và cột áp trung bình – cao, hoạt động liên tục trong điều kiện thay đổi tải

Vật liệu cấu tạo Bơm hút xả đặt nằm thẳng model ISG65-100, IRG65-100

Thân bơm (Vỏ bơm)

• Chất liệu phổ biến: Gang xám (HT200), gang cầu, hoặc thép không gỉ SUS304 tùy theo phiên bản

• Đặc điểm: Chịu áp tốt, bền với môi trường nước sạch và nhiệt độ trung bình

• Trong môi trường ăn mòn nhẹ hoặc có yêu cầu vệ sinh: Thường dùng thép không gỉ để đảm bảo chống oxy hóa và an toàn với chất lỏng đặc biệt

Cánh bơm (Cánh ly tâm)

• Vật liệu tiêu chuẩn: Gang xám hoặc hợp kim đồng

• Tùy chọn nâng cao: Thép không gỉ SUS304 hoặc SUS316 dùng trong môi trường nước biển, hóa chất nhẹ

• Đặc tính kỹ thuật: Được đúc nguyên khối, cân bằng động để giảm rung và nâng cao hiệu suất vận hành

Trục bơm

• Chất liệu chính: Thép không gỉ SUS304 hoặc thép hợp kim 40Cr

• Yêu cầu kỹ thuật: Cứng vững, chịu mài mòn và xoắn tốt

• Lựa chọn cao cấp: Trục bọc gốm hoặc trục hợp kim đặc biệt dùng cho hóa chất, axit loãng

Phớt cơ khí (Seal trục)

• Loại phổ biến: Phớt cơ khí đơn, làm kín bằng than chì – gốm hoặc than chì – silicon carbide

• Vật liệu gioăng, đệm kín: Cao su EPDM, NBR hoặc Viton

• Chống rò rỉ cao, dễ thay thế, tương thích với nhiều loại chất lỏng

Buồng làm kín

• Vật liệu chế tạo: Gang xám hoặc thép không gỉ

• Chức năng: Chứa phớt, ngăn nước tràn vào motor

Bệ đỡ (Chân đế)

• Vật liệu: Thép hàn hoặc gang đúc

• Yêu cầu: Chắc chắn, chống rung và chống gãy nứt

Ống hút và ống xả (Mặt bích)

• Vật liệu: Gang đúc hoặc thép không gỉ, đồng bộ với thân bơm

• Tiêu chuẩn lắp đặt: Mặt bích theo tiêu chuẩn GB/T, ISO hoặc JIS tùy thị trường

Động cơ điện (motor)

• Vỏ động cơ: Nhôm đúc hoặc gang

• Trục motor: Thép tôi cứng hoặc thép không gỉ

• Tiêu chuẩn bảo vệ: IP55 hoặc cao hơn (chống bụi và chống nước bắn)

Thông số kỹ thuật và kích thước bơm model ISG65-100

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-100

Đường cong hiệu suất bơm model ISG65-100

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-100

Phụ kiện và kích thước lắp đặt bơm model ISG65-100

Phương thức lắp đặt bơm model ISG65-100
