Tính năng làm kín chống rò rỉ của Bơm dầu truyền nhiệt RY50-32-250A là yếu tố quan trọng khi thiết bị vận chuyển dầu nóng trong hệ thống tuần hoàn nhiệt. Tuy nhiên, theo đúng tài liệu nhà sản xuất, không nên khẳng định khả năng “chống rò rỉ tuyệt đối”, bởi bộ làm kín có thể xuất hiện rò rỉ nhẹ trong giai đoạn chạy rà. Cấu tạo thực tế sử dụng bộ chèn làm kín packing kết hợp với phớt dầu cao su chịu nhiệt nhằm hạn chế tối đa môi chất thoát ra tại khu vực trục bơm.
Khu vực trục đi xuyên qua nắp bơm là vị trí có nguy cơ rò rỉ cao vì trục liên tục quay trong khi phía bên trong chứa dầu truyền nhiệt.
Bộ chèn packing được bố trí trong buồng làm kín để ôm quanh trục, tạo lớp cản giúp hạn chế dầu nóng thoát ra ngoài.
Trong sơ đồ cấu tạo của dòng RY, nhà sản xuất xác định rõ các bộ phận gồm phớt dầu và bộ chèn làm kín nằm tại khu vực phía sau nắp bơm.
Ưu điểm của kết cấu chèn packing là tạo khả năng làm kín tại một vị trí vừa có chuyển động quay vừa chịu tác động của nhiệt độ.
Khi được lắp đúng và duy trì trong tình trạng kỹ thuật tốt, packing giúp kiểm soát lượng dầu rò rỉ tại trục, qua đó tăng độ an toàn cho khu vực xung quanh bơm.
Ngoài packing, Bơm dầu truyền nhiệt RY50-32-250A còn sử dụng phớt dầu cao su chịu nhiệt.
Phớt dầu tạo thêm một lớp làm kín tại khu vực trục và cụm ổ trục, hỗ trợ hạn chế dầu hoặc chất bôi trơn di chuyển ra ngoài vị trí thiết kế.
Dòng bơm RY được thiết kế cho môi chất nhiệt độ cao, với nhiệt độ làm việc không vượt quá 350°C.
Do đó, việc sử dụng phớt dầu chịu nhiệt là đặc điểm quan trọng giúp cụm làm kín thích nghi tốt hơn với môi trường làm việc của bơm dầu truyền nhiệt.
Điểm đáng chú ý của tính năng làm kín chống rò rỉ của Bơm dầu truyền nhiệt RY50-32-250A là sự kết hợp giữa hai bộ phận:
Packing: làm kín trực tiếp quanh trục.
Phớt dầu chịu nhiệt: hỗ trợ tăng khả năng kiểm soát dầu tại khu vực phía sau.
Sự kết hợp này giúp hệ thống làm kín không phụ thuộc vào một chi tiết duy nhất, từ đó tăng khả năng hạn chế rò rỉ trong quá trình bơm vận hành với dầu nóng.
Theo hướng dẫn bảo dưỡng, khi bơm mới vận hành có thể xuất hiện rò rỉ nhẹ tại bộ làm kín. Sau một thời gian chạy rà, lượng rò rỉ có thể giảm dần và có thể hết.
Vì vậy, thuật ngữ “chống rò rỉ tuyệt đối” không hoàn toàn phù hợp với tài liệu kỹ thuật. Cách diễn đạt chính xác hơn là khả năng làm kín tốt và hạn chế rò rỉ dầu nóng.
Nếu lượng dầu rò rỉ tăng lên, kéo dài hoặc xuất hiện bất thường sau thời gian vận hành, cần kiểm tra tình trạng packing, phớt dầu và trục bơm.
Bộ làm kín không nên được xem là chi tiết không cần bảo dưỡng, đặc biệt khi bơm làm việc lâu dài với môi chất nhiệt độ cao.
Khi bảo dưỡng, kỹ thuật viên có thể tháo vòng chặn và bộ chèn làm kín ra khỏi buồng làm kín trên nắp bơm.
Sau khi tháo, nếu phát hiện chi tiết bị mòn, nứt, biến dạng hoặc hư hỏng thì phải thay mới trước khi lắp lại.
Khả năng tháo kiểm tra riêng cụm làm kín giúp người sử dụng chủ động duy trì độ kín của RY50-32-250A trong quá trình vận hành lâu dài.
Tính năng làm kín chống rò rỉ của Bơm dầu truyền nhiệt RY50-32-250A được tạo nên bởi sự kết hợp giữa bộ chèn packing và phớt dầu cao su chịu nhiệt. Cấu tạo này giúp hạn chế dầu nóng thoát ra tại khu vực trục và hỗ trợ bảo vệ cụm ổ trục phía sau.
Tuy nhiên, theo đúng tài liệu nhà sản xuất, không nên mô tả RY50-32-250A là “chống rò rỉ tuyệt đối”, bởi trong giai đoạn chạy rà vẫn có thể xuất hiện rò rỉ nhẹ. Khi packing và phớt dầu được lắp đúng, kiểm tra thường xuyên và thay thế khi mòn, cụm làm kín sẽ duy trì khả năng kiểm soát rò rỉ hiệu quả trong hệ thống dầu truyền nhiệt.
Giải pháp gia nhiệt bê tông nhựa đường bằng Bơm dầu truyền nhiệt RY50-32-250A phù hợp với các hệ thống sử dụng dầu tải nhiệt để duy trì nguồn nhiệt cho quá trình sản xuất vật liệu làm đường. Theo tài liệu kỹ thuật, dòng bơm RY được sử dụng trong ngành sản xuất vật liệu làm đường, chuyên vận chuyển chất lỏng nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và có nhiệt độ môi chất không vượt quá 350°C.
Bơm RY50-32-250A có thông số làm việc:
Lưu lượng: 16 m³/h
Cột áp: 60 m
Công suất động cơ: 7,5 kW
Tốc độ quay: 2.900 vòng/phút
Công suất trục: 6,20 kW
Hiệu suất: 42%
Trong hệ thống sản xuất bê tông nhựa đường sử dụng dầu tải nhiệt, Bơm dầu truyền nhiệt RY50-32-250A có nhiệm vụ duy trì dòng dầu nóng tuần hoàn liên tục giữa thiết bị gia nhiệt và khu vực cần sử dụng nhiệt.
Dầu tải nhiệt sau khi được làm nóng sẽ được bơm đưa qua hệ thống đường ống đến thiết bị cần gia nhiệt, sau đó quay trở lại nguồn nhiệt để tiếp tục chu trình.
Nhờ quá trình tuần hoàn liên tục, nguồn nhiệt được duy trì ổn định hơn trong hệ thống phục vụ sản xuất bê tông nhựa đường.
Trong dây chuyền sản xuất vật liệu làm đường, việc duy trì nhiệt độ cho hệ thống chứa và dẫn nhựa đường là yêu cầu quan trọng.
Bơm dầu truyền nhiệt RY50-32-250A có thể đảm nhiệm việc đưa dầu tải nhiệt nóng tới các thiết bị sử dụng nhiệt gián tiếp trong dây chuyền.
Bơm không trực tiếp bơm bê tông nhựa hay nhựa đường, mà thực hiện chức năng tuần hoàn dầu tải nhiệt để truyền nhiệt cho hệ thống.
RY50-32-250A có lưu lượng thiết kế 16 m³/h, phù hợp với hệ thống cần duy trì lượng dầu nóng tuần hoàn liên tục.
Dòng dầu được bơm đưa từ nguồn gia nhiệt tới các khu vực sử dụng nhiệt rồi quay trở lại, giúp quá trình truyền nhiệt diễn ra liên tục.
Nhà sản xuất yêu cầu không vận hành bơm ở lưu lượng thấp hơn 30% lưu lượng thiết kế. Nếu hệ thống thường xuyên cần lưu lượng thấp hơn, cần lựa chọn bơm nhỏ hơn hoặc bố trí đường bypass tại cửa xả.
Hệ thống gia nhiệt bê tông nhựa đường thường có đường ống dầu tải nhiệt kết nối giữa nguồn nhiệt và các thiết bị sử dụng nhiệt.
Trong quá trình dầu đi qua đường ống, van, co nối và thiết bị trao đổi nhiệt sẽ xuất hiện tổn thất áp suất.
Cột áp 60 m của RY50-32-250A giúp tạo năng lượng cần thiết để duy trì dòng dầu qua hệ thống khi điểm làm việc thực tế phù hợp.
Theo tài liệu, khi lựa chọn bơm cần bảo đảm điểm làm việc của hệ thống nằm trong vùng đường đặc tính phù hợp của bơm.
Một ưu điểm quan trọng của Bơm dầu truyền nhiệt RY50-32-250A trong gia nhiệt bê tông nhựa đường là khả năng làm việc với dầu tải nhiệt ở nhiệt độ cao.
Theo nhà sản xuất, dòng RY có nhiệt độ môi chất làm việc không vượt quá 350°C.
Khả năng này phù hợp với các hệ thống gia nhiệt công nghiệp cần sử dụng dầu nóng để truyền nhiệt gián tiếp.
Tuy nhiên, nhiệt độ vận hành thực tế cần phù hợp với loại dầu tải nhiệt, thiết bị gia nhiệt và toàn bộ đường ống trong hệ thống.
Khi RY50-32-250A làm việc với dầu nóng, cần thực hiện gia nhiệt sơ bộ trước khi khởi động.
Nhà sản xuất yêu cầu cho dầu nóng tuần hoàn qua thân bơm nhiều lần, đồng thời kiểm soát:
Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không vượt quá 40°C.
Tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Việc gia nhiệt từ từ giúp các bộ phận của bơm thích nghi với nhiệt độ cao và hạn chế ảnh hưởng do giãn nở nhiệt đột ngột.
Với công suất động cơ 7,5 kW và tốc độ quay 2.900 vòng/phút, RY50-32-250A tạo lưu lượng 16 m³/h và cột áp 60 m tại điểm làm việc được nhà sản xuất công bố.
Đây là cấu hình phù hợp cho các hệ thống gia nhiệt bê tông nhựa đường có nhu cầu tuần hoàn dầu nóng liên tục và có tổng trở lực nằm trong khả năng của bơm.
Giải pháp gia nhiệt bê tông nhựa đường bằng Bơm dầu truyền nhiệt RY50-32-250A tập trung vào việc tuần hoàn dầu tải nhiệt để cung cấp nhiệt gián tiếp cho dây chuyền sản xuất vật liệu làm đường.
Với lưu lượng 16 m³/h, cột áp 60 m, công suất 7,5 kW, tốc độ 2.900 vòng/phút và khả năng làm việc với môi chất đến 350°C, RY50-32-250A đáp ứng tốt vai trò luân chuyển dầu nóng trong hệ thống gia nhiệt phù hợp. Việc vận hành đúng lưu lượng, gia nhiệt sơ bộ và duy trì nhiệt độ trong giới hạn cho phép giúp bơm hoạt động ổn định trong dây chuyền bê tông nhựa đường.

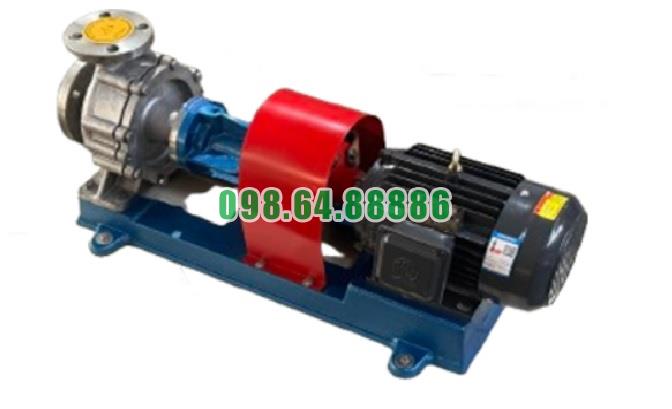

Bơm tuần hoàn dầu công nghiệp RY50-32-250A lưu lượng 16 m3/h, cột áp 60 m, công suất 7.5 kW, tốc độ 2900 vòng/phút
