Cấu tạo thân bơm và nắp bơm chịu áp suất cao của Bơm dầu truyền nhiệt RY65-40-200 tập trung vào khả năng tạo khoang bơm kín, chịu áp lực của dòng dầu nóng và duy trì độ ổn định khi thiết bị vận hành ở nhiệt độ cao. Theo tài liệu dòng RY, thân bơm và nắp bơm là hai bộ phận chính thuộc cụm vỏ chịu áp.
Thân bơm RY65-40-200 bao quanh bánh công tác và tạo đường dẫn cho dầu truyền nhiệt đi qua bơm.
Dầu được hút vào theo phương dọc trục, sau đó đi tới tâm bánh công tác. Khi bánh công tác quay, dầu được đẩy ra vùng ngoài và dẫn tới cửa xả bố trí theo phương thẳng đứng.
Theo tài liệu của dòng RY, mặt bích hút, mặt bích đẩy và các bộ phận chịu áp được chế tạo theo mức áp suất 16 bar. Vì vậy, thân bơm phải duy trì độ cứng vững và độ kín trong quá trình chịu đồng thời áp suất và nhiệt độ của môi chất.
Nắp bơm được lắp trực tiếp với thân bơm để tạo thành khoang làm việc kín.
Bộ phận này vừa giữ kín dầu bên trong buồng bơm, vừa tạo vị trí liên kết với cụm trục và ổ bi phía sau. Khi bơm hoạt động, nắp bơm chịu áp lực từ môi chất đồng thời chịu nhiệt truyền từ dầu nóng.
Do đó, độ chính xác tại bề mặt ghép giữa thân bơm và nắp bơm có ảnh hưởng trực tiếp đến khả năng làm kín của RY65-40-200.
Thân bơm và nắp bơm được cố định bằng hệ thống bu lông.
Các bu lông phải được siết đúng và đồng đều để duy trì lực ép trên bề mặt ghép nối. Nếu liên kết không chắc chắn, độ kín của khoang bơm có thể bị ảnh hưởng khi áp suất và nhiệt độ tăng trong quá trình vận hành.
Khi bảo dưỡng, cụm nắp bơm có thể được tháo khỏi thân bơm cùng với cụm ổ trục và rotor, tạo điều kiện tiếp cận bánh công tác và trục.
Điểm quan trọng của cấu tạo thân bơm và nắp bơm chịu áp suất cao của Bơm dầu truyền nhiệt RY65-40-200 là hai chi tiết này không chỉ chịu áp suất mà còn trực tiếp tiếp xúc với dầu nóng.
Dòng RY được thiết kế cho môi chất có nhiệt độ lên tới 350°C. Vì vậy, thân bơm và nắp bơm cần duy trì độ ổn định khi nhiệt độ thay đổi từ giai đoạn gia nhiệt tới khi đạt điều kiện vận hành.
Chính vì vậy, quy trình sử dụng dòng RY yêu cầu gia nhiệt từ từ trước khi bơm làm việc với dầu ở nhiệt độ cao, giúp hạn chế chênh lệch nhiệt quá lớn trên các chi tiết chịu áp.
Độ kín tại vị trí tiếp giáp giữa thân bơm và nắp bơm ảnh hưởng trực tiếp tới khả năng duy trì áp suất của toàn bộ cụm.
Nếu bề mặt lắp ghép, bu lông hoặc bộ phận làm kín tại khu vực này bị hư hỏng, dầu nóng có thể rò rỉ ra ngoài. Vì vậy, đây là vị trí cần được kiểm tra cẩn thận sau mỗi lần tháo lắp hoặc bảo dưỡng.
Cấu tạo thân bơm và nắp bơm chịu áp suất cao của Bơm dầu truyền nhiệt RY65-40-200 được thiết kế để tạo thành khoang bơm kín, chịu được áp lực của dòng dầu và làm việc ổn định trong môi trường nhiệt độ cao.
Theo tài liệu dòng RY, các bộ phận chịu áp và mặt bích hút – đẩy được thiết kế theo mức 16 bar, trong khi môi chất có thể đạt tới 350°C. Sự liên kết chắc chắn giữa thân bơm và nắp bơm vì vậy đóng vai trò trực tiếp trong việc duy trì độ kín và độ ổn định của RY65-40-200 trong hệ thống dầu truyền nhiệt.
Khám phá các đặc điểm nổi bật của Bơm dầu truyền nhiệt RY65-40-200 cho thấy model này được phát triển theo hướng phục vụ hệ thống tuần hoàn dầu nóng, chú trọng khả năng làm việc với môi chất nhiệt độ cao, kết cấu gọn, tản nhiệt tự nhiên và thuận tiện trong vận hành, bảo dưỡng.
Đặc điểm quan trọng nhất của Bơm dầu truyền nhiệt RY65-40-200 là khả năng vận chuyển chất lỏng nhiệt độ cao.
Theo đặc tính của dòng RY, bơm thích hợp với môi chất có tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ có thể lên đến khoảng 350°C. Nhờ đó, bơm phù hợp với các hệ thống dầu tải nhiệt cần duy trì tuần hoàn liên tục trong môi trường nhiệt độ cao.
RY65-40-200 được cấu thành từ các bộ phận chính như thân bơm, nắp bơm, bánh công tác, trục, ổ bi, bộ phận làm kín và khớp nối với động cơ.
Cách bố trí các cụm chức năng rõ ràng giúp thiết bị không quá phức tạp, đồng thời hỗ trợ việc kiểm tra và tháo lắp khi cần bảo dưỡng.
Cụm rôto gồm bánh công tác, trục và đai ốc bánh công tác. Khi bảo dưỡng, các bộ phận này có thể được tháo theo trình tự cụ thể để kiểm tra tình trạng mài mòn hoặc thay thế.
Một đặc điểm nổi bật khác của Bơm dầu truyền nhiệt RY65-40-200 là sử dụng phương thức tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Thiết kế này giúp giảm bớt đường ống và thiết bị phụ trợ liên quan đến nước làm mát. Nhờ đó, cụm bơm gọn hơn và công tác lắp đặt, kiểm tra cũng thuận tiện hơn.
Theo cấu tạo của dòng RY, cửa hút được bố trí theo hướng trục, còn cửa đẩy theo hướng thẳng đứng.
Dầu truyền nhiệt đi vào tâm bánh công tác qua cửa hút, được bánh công tác tăng năng lượng rồi đi qua thân bơm và ra cửa đẩy. Cách bố trí này phù hợp với nguyên lý làm việc dạng ly tâm của bơm.
RY65-40-200 sử dụng bộ phận làm kín gồm packing kết hợp với phớt dầu chịu nhiệt.
Hệ thống này có nhiệm vụ hạn chế dầu nóng rò ra ngoài tại vị trí trục bơm. Khi bơm hoạt động thường xuyên ở nhiệt độ cao, khu vực làm kín cần được kiểm tra định kỳ để phát hiện sớm hiện tượng rò rỉ.
Trục bơm được đỡ bởi hai ổ bi nằm trong thân ổ bi.
Ổ bi giúp giữ rôto ở vị trí làm việc và hỗ trợ trục quay ổn định. Việc bôi trơn đúng và kiểm tra định kỳ giúp hạn chế ma sát, phát nhiệt và rung động trong quá trình vận hành.
Bơm và động cơ được lắp trên cùng bệ và liên kết thông qua khớp nối ba chấu.
Khớp nối có nhiệm vụ truyền mô-men từ động cơ sang trục bơm, giúp bánh công tác quay liên tục. Cấu tạo này cũng thuận tiện khi cần tách động cơ và bơm để kiểm tra hoặc bảo dưỡng.
Theo tài liệu dòng RY, mặt bích hút, mặt bích đẩy và các bộ phận chịu áp được sản xuất theo mức áp suất 16 bar.
Đây là một đặc điểm đáng chú ý của cấu tạo bơm, cho thấy phần thân và các vị trí chịu áp được thiết kế phù hợp với môi trường tuần hoàn dầu nóng có áp suất.
Tuy nhiên, mức 16 bar không nên được hiểu trực tiếp là áp suất vận hành thực tế của toàn hệ thống nếu chưa có thông số thiết kế riêng.
Một ưu điểm rõ ràng của Bơm dầu truyền nhiệt RY65-40-200 là trình tự tháo lắp tương đối cụ thể.
Sau khi xả môi chất, kỹ thuật viên có thể lần lượt tháo động cơ, khớp nối, nắp bơm, bánh công tác, bộ phận làm kín, thân ổ bi và trục.
Cách kết cấu này giúp các chi tiết thường xuyên cần kiểm tra như ổ bi, phớt, packing và bánh công tác dễ tiếp cận hơn.
Dòng RY được sử dụng trong các lĩnh vực như dầu khí, hóa chất, cao su, nhựa, dược phẩm, dệt nhuộm, thực phẩm, xây dựng đường bộ và chế biến gỗ.
Điểm chung của các ứng dụng này là cần một hệ thống tuần hoàn môi chất nóng để vận chuyển nhiệt từ nguồn gia nhiệt đến thiết bị sử dụng.
Khám phá các đặc điểm nổi bật của Bơm dầu truyền nhiệt RY65-40-200 cho thấy bơm nổi bật ở khả năng vận chuyển dầu nhiệt độ cao, kết cấu tương đối đơn giản, tản nhiệt tự nhiên, hệ thống làm kín chịu nhiệt, cụm ổ bi hỗ trợ trục và khả năng tháo lắp thuận tiện.
Những đặc điểm này giúp RY65-40-200 phù hợp với nhiệm vụ tuần hoàn dầu nóng trong nhiều hệ thống gia nhiệt công nghiệp, đặc biệt ở những nơi cần thiết bị có kết cấu gọn, dễ bảo dưỡng và thích hợp với môi chất nhiệt độ cao.

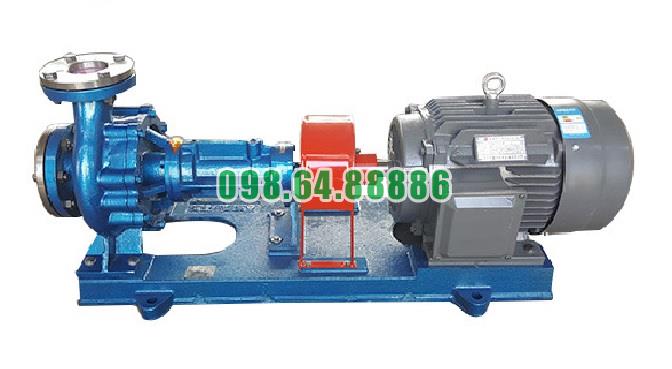

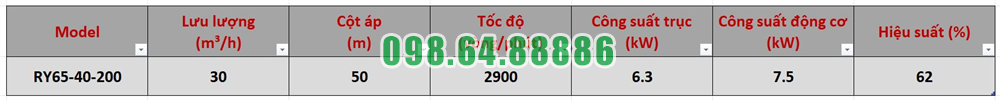

Bơm tuần hoàn dầu công nghiệp RY65-40-200 lưu lượng 30 m3/h, cột áp 50 m, công suất 7.5 kW, tốc độ quay 2900 vòng/phút
