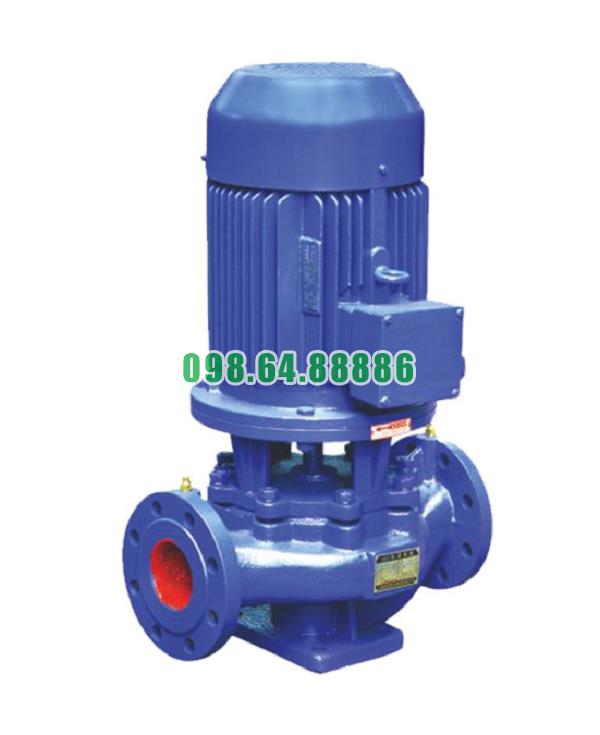

Máy bơm inline, bơm booster inline, bơm tăng áp ISG80-100, IRG80-100 3kw, 50m3, 12.5m

Lợi ích khi sử dụng bơm inline model ISG80-100, IRG80-100 cho hệ thống bơm

Thiết kế tiết kiệm không gian lắp đặt

Bơm inline ISG80-100, IRG80-100 có cửa hút và cửa xả nằm trên cùng một trục (dạng inline), giúp hệ thống đường ống được bố trí thẳng, gọn gàng và không cần nhiều phụ kiện chuyển hướng. Điều này tiết kiệm diện tích, đặc biệt hữu ích cho phòng bơm nhỏ, hầm kỹ thuật hoặc các khu vực có hạn chế về mặt bằng.

Lắp đặt và bảo trì dễ dàng

Nhờ thiết kế trục đứng đồng tâm, bơm có thể tháo lắp cụm cánh và phớt cơ khí mà không cần tháo rời toàn bộ đường ống. Điều này giúp rút ngắn thời gian bảo trì, giảm chi phí nhân công và hạn chế thời gian ngừng hoạt động của hệ thống.

Hiệu suất vận hành cao

Cánh bơm được thiết kế theo tiêu chuẩn thủy lực tối ưu, giúp đạt hiệu suất cao ở lưu lượng định mức. Động cơ hiệu suất IE2 hoặc IE3 (tùy phiên bản) giảm tổn hao điện năng, tiết kiệm chi phí vận hành lâu dài.

Hoạt động ổn định và êm ái

Bơm được gia công chính xác với độ đồng tâm cao, vòng bi chất lượng và phớt cơ khí kín khít, giúp giảm rung lắc và tiếng ồn khi vận hành. Điều này phù hợp cho những môi trường yêu cầu độ ồn thấp như tòa nhà, bệnh viện, khách sạn.

Tương thích đa dạng ứng dụng

Bơm inline ISG80-100, IRG80-100 có thể vận hành hiệu quả trong nhiều môi trường khác nhau:

• Cấp nước sạch cho dân dụng và công nghiệp

• Hệ thống HVAC (sưởi – làm mát – điều hòa trung tâm)

• Tuần hoàn nước nóng trong hệ thống nồi hơi

• Hệ thống tăng áp cho tòa nhà cao tầng

• Xử lý nước và tuần hoàn nước làm mát trong công nghiệp

Tuổi thọ thiết bị dài

Thân bơm chế tạo từ gang cầu hoặc inox, phủ lớp chống ăn mòn, kết hợp trục thép hợp kim và phớt cơ khí chịu mài mòn giúp bơm duy trì độ bền cao trong thời gian dài, kể cả khi hoạt động liên tục.

Giảm chi phí vận hành tổng thể

Nhờ hiệu suất cao – ít hỏng hóc – bảo trì nhanh, tổng chi phí vòng đời (LCC) của bơm thấp hơn so với nhiều dòng bơm truyền thống, giúp doanh nghiệp tiết kiệm đáng kể chi phí lâu dài.

An toàn và đạt tiêu chuẩn quốc tế

Bơm đáp ứng các tiêu chuẩn về chất lượng và an toàn như ISO 9001, IEC và tiêu chuẩn thủy lực quốc tế, đảm bảo độ tin cậy khi vận hành trong các hệ thống quan trọng.

Tiêu chuẩn chất lượng cho bơm inline model ISG80-100, IRG80-100

Tiêu chuẩn thiết kế và chế tạo

Bơm inline ISG80-100 và IRG80-100 được thiết kế theo các tiêu chuẩn cơ khí và thủy lực quốc tế nhằm đảm bảo độ bền, an toàn và hiệu suất cao. Quá trình thiết kế tuân thủ các tiêu chuẩn:

• ISO 5199: Tiêu chuẩn quốc tế về yêu cầu kỹ thuật cho bơm ly tâm công nghiệp

• ISO 2858: Quy định kích thước và dung sai lắp đặt cho bơm ly tâm trục ngang và trục đứng

• GB/T 5657: Tiêu chuẩn Trung Quốc tương đương ISO 2858, quy định yêu cầu thiết kế và hiệu suất bơm ly tâm

• API 610 (áp dụng cho bơm công nghiệp yêu cầu cao): Tiêu chuẩn thiết kế, chế tạo và kiểm tra bơm công nghiệp dùng trong ngành dầu khí và hóa chất

Tiêu chuẩn vật liệu chế tạo

• Thân bơm: Gang xám FC200 hoặc gang cầu QT450 theo tiêu chuẩn EN-GJL và EN-GJS, bảo đảm khả năng chịu áp và chống mài mòn

• Cánh bơm: Thép không gỉ Inox 304/316 theo tiêu chuẩn AISI, có độ bền cơ học và khả năng chống ăn mòn cao

• Trục bơm: Thép không gỉ SUS420 hoặc SUS304, được xử lý nhiệt để tăng độ cứng và tuổi thọ

• Phớt cơ khí: Tuân thủ tiêu chuẩn DIN 24960, đảm bảo kín khít và chịu được áp lực, nhiệt độ trong phạm vi thiết kế

Tiêu chuẩn hiệu suất và kiểm định

• Hiệu suất thủy lực: Đạt hoặc vượt tiêu chuẩn ISO 9906 Grade 2 về dung sai hiệu suất bơm

• Cân bằng động: Được cân bằng theo tiêu chuẩn ISO 1940 G6.3 để giảm rung động trong quá trình vận hành

• Kiểm tra áp lực: Thân bơm chịu được áp lực thử thủy lực tối thiểu 1,5 lần áp lực làm việc định mức, tuân theo ISO 5199

• Độ ồn: Đảm bảo dưới giới hạn cho phép theo tiêu chuẩn ISO 3744 về đo và đánh giá tiếng ồn

Tiêu chuẩn an toàn và môi trường

• An toàn điện: Động cơ đạt chuẩn IEC 60034 về hiệu suất và an toàn, cấp bảo vệ IP55 hoặc cao hơn, cấp cách điện F

• Sơn phủ và chống ăn mòn: Lớp sơn epoxy hoặc sơn công nghiệp 2 thành phần, đạt tiêu chuẩn ISO 12944 về bảo vệ chống ăn mòn

• Tuân thủ RoHS: Không chứa các chất độc hại vượt mức quy định, bảo vệ môi trường và sức khỏe người sử dụng

Quy trình kiểm tra trước khi xuất xưởng

• Kiểm tra kích thước hình học theo bản vẽ thiết kế

• Thử áp lực thủy lực và kiểm tra rò rỉ

• Chạy thử không tải và có tải để đo độ rung, độ ồn, lưu lượng, cột áp và công suất tiêu thụ

• Lập biên bản kiểm định, dán tem chất lượng và cấp giấy chứng nhận xuất xưởng

Thông số kỹ thuật và kích thước bơm model ISG80-100

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-100

Đường cong hiệu suất bơm model ISG80-100

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG80-100

Phụ kiện và kích thước lắp đặt bơm model ISG80-100

Phương thức lắp đặt bơm model ISG80-100
