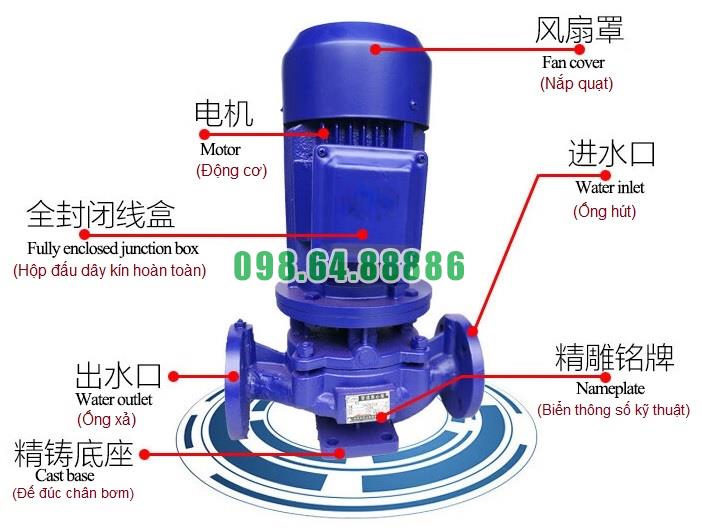

Bơm ISG65-315C và IRG65-315C được thiết kế theo nguyên lý trục đứng đồng tâm, nghĩa là trục động cơ và trục bơm nằm trên cùng một đường thẳng. Thiết kế này mang lại nhiều ưu điểm:
Tiết kiệm diện tích lắp đặt, đặc biệt phù hợp cho hệ thống kỹ thuật tầng hầm, phòng bơm có trần thấp.
Giảm độ lệch tâm, giúp hệ thống hoạt động ổn định, hạn chế rung lắc.
Đảm bảo dòng chảy đi qua bơm mượt mà, giảm tổn thất thủy lực.
Bơm được tích hợp liền trục với động cơ, loại bỏ hoàn toàn khớp nối rời hoặc dây curoa:
Tăng hiệu suất truyền động, không bị tổn hao lực.
Giảm chi phí bảo trì, không cần căn chỉnh khớp nối định kỳ.
Giúp tổng thể bơm trở nên gọn nhẹ hơn, dễ dàng vận chuyển và lắp ráp.
Hai mặt bích hút và đẩy được đặt thẳng hàng (kiểu inline):
Giúp dễ dàng nối vào hệ thống đường ống hiện hữu mà không cần thay đổi bố cục.
Thiết kế phù hợp cho hệ thống tuần hoàn nước nóng/lạnh, tăng áp tòa nhà cao tầng, hệ HVAC.
Toàn bộ thân bơm được đúc bằng gang cầu hoặc thép không gỉ nguyên khối, xử lý nhiệt và sơn tĩnh điện chống ăn mòn.
Bề mặt được xử lý tinh xảo, đảm bảo tính thẩm mỹ và độ bền cao trong môi trường công nghiệp ẩm ướt hoặc khắc nghiệt.
Màu sơn xanh công nghiệp hoặc xám bạc mang tính nhận diện thương hiệu và phân biệt từng dòng sản phẩm.
Thiết kế hiện đại còn thể hiện qua khả năng tích hợp:
Cổng xả khí tự động ở thân bơm giúp xả bọt khí dễ dàng trong lần khởi động đầu tiên.
Lỗ xả cặn đáy để vệ sinh bơm mà không cần tháo rời toàn bộ cụm máy.
Dự phòng vị trí để gắn cảm biến rung, cảm biến nhiệt độ nếu cần giám sát tự động.
Sử dụng động cơ IE2 hoặc IE3 (chuẩn tiết kiệm năng lượng châu Âu).
Trang bị quạt làm mát trục sau, giúp thiết bị vận hành liên tục mà không quá nhiệt.
Vỏ động cơ chuẩn IP55, chịu được bụi và nước phun nhẹ – phù hợp lắp ngoài trời hoặc trong phòng kỹ thuật ẩm.
Chân đế chắc chắn, có lỗ bu-lông tiêu chuẩn, giúp cố định dễ dàng lên nền bê tông.
Các mặt bích theo chuẩn DIN hoặc JIS, dễ kết nối với các loại van công nghiệp hiện có.
Phần nắp động cơ và thân bơm có tay cầm hoặc điểm móc cẩu, hỗ trợ di chuyển và lắp đặt bằng palang hoặc cần trục.
Thiết kế hiện đại của bơm tăng áp inline ISG65-315C và IRG65-315C không chỉ thể hiện ở kiểu dáng gọn gàng, mà còn tích hợp đầy đủ các yếu tố của kỹ thuật tiên tiến và sự thuận tiện trong lắp đặt, vận hành, bảo trì. Đây là lý do vì sao dòng bơm này được lựa chọn rộng rãi trong các công trình cao tầng, nhà máy chế biến, khu dân cư và hệ thống HVAC
Trước khi lắp đặt, cần tiến hành khảo sát thực địa để lựa chọn vị trí đặt bơm phù hợp:
Mặt bằng chắc chắn, bằng phẳng, có khả năng chịu tải trọng của bơm và động cơ.
Vị trí thoáng khí, khô ráo, tránh nơi có độ ẩm cao hoặc ánh nắng trực tiếp.
Khoảng cách đủ rộng xung quanh để thuận tiện cho việc bảo trì và vận hành.
Bơm ISG65-315C và IRG65-315C thường dùng động cơ điện 3 pha, cần đảm bảo:
Nguồn điện ổn định, đúng với điện áp ghi trên nhãn động cơ (thường là 380V/50Hz).
Có cầu dao, CB hoặc khởi động từ riêng biệt để bảo vệ khi có sự cố.
Dây dẫn điện đủ tiết diện, tránh tình trạng sụt áp gây quá tải cho động cơ.
Hệ thống ống dẫn phải được thiết kế đồng bộ với bơm, đảm bảo:
Đường kính ống hút và ống đẩy phù hợp với cổng kết nối của bơm (DN65).
Có van một chiều, van khóa, đồng hồ áp lực ở đầu vào và đầu ra.
Ống hút phải ngắn, thẳng, và hạn chế co góc, tránh tạo bọt khí và giảm hiệu suất hút.
Trước khi đưa vào lắp đặt, cần kiểm tra toàn bộ thiết bị:
Đảm bảo bơm nguyên vẹn, không móp méo, không trầy xước nặng.
Xoay trục bơm bằng tay để kiểm tra xem trục có bị kẹt không.
Kiểm tra tình trạng phớt cơ khí và bạc đạn, tránh rò rỉ hoặc khô dầu mỡ bôi trơn.
Bơm cần được lắp đặt trên bệ bê tông hoặc giá thép chắc chắn, đi kèm:
Bu lông nở hoặc bu lông neo để cố định chân bơm.
Tấm cao su đệm hoặc vòng chống rung để giảm ồn và chấn động trong quá trình vận hành.
Cân chỉnh mặt bích sao cho trục bơm vuông góc và đồng tâm với trục động cơ.

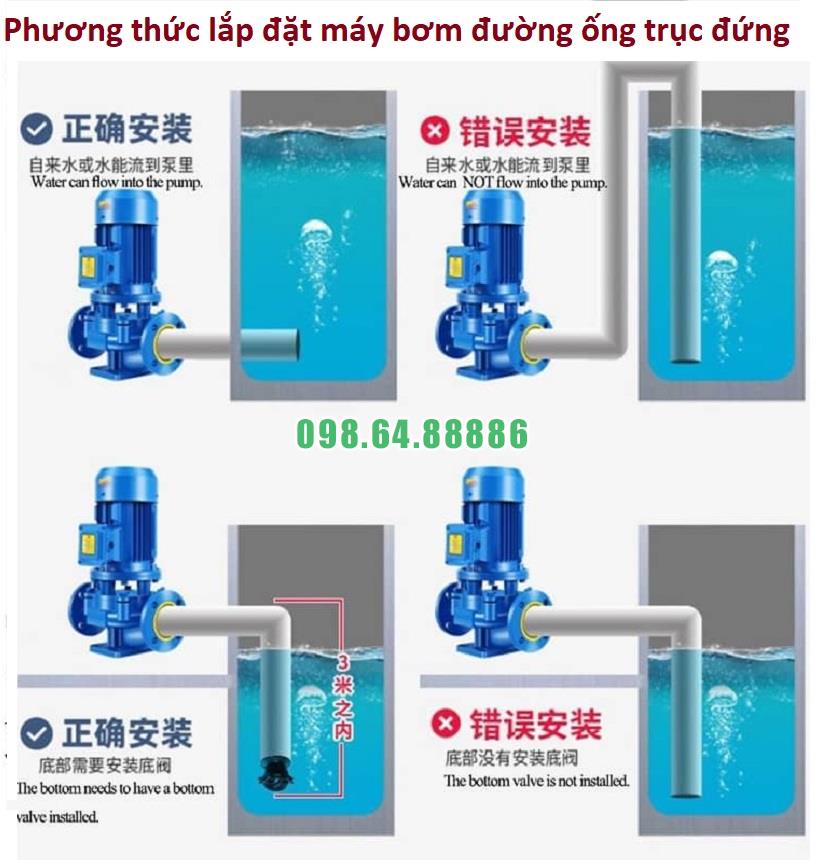

Đối với bơm ly tâm, luôn cần nạp đầy nước vào buồng bơm trước khi khởi động:
Có thể lắp van mồi hoặc lỗ thông gió ở đầu cao nhất của buồng bơm.
Tránh khởi động bơm trong tình trạng “chạy khô” vì sẽ làm cháy phớt cơ khí.
Việc lắp đặt nên do đội ngũ kỹ thuật có chuyên môn thực hiện, cần chuẩn bị:
Cần cẩu, đòn bẩy, ròng rọc để di chuyển bơm (vì khối lượng khá lớn).
Dụng cụ siết bu lông, hàn, đo điện, và thiết bị cân bằng trục.
Hướng dẫn kỹ thuật của nhà sản xuất để đảm bảo lắp đặt đúng quy trình.
Sau khi lắp xong cần có kế hoạch chạy thử:
Kiểm tra độ kín của hệ thống, tiếng ồn khi chạy, và áp suất đầu ra.
Theo dõi nhiệt độ động cơ và độ rung của bơm trong 30 phút đầu vận hành.
Điều chỉnh các van để đạt được lưu lượng và áp suất theo thiết kế.
Việc chuẩn bị kỹ lưỡng trước khi lắp đặt bơm tăng áp inline ISG65-315C, IRG65-315C sẽ giúp đảm bảo thiết bị hoạt động ổn định, bền bỉ và đạt hiệu suất tối ưu. Mỗi bước chuẩn bị đều quan trọng và có ảnh hưởng trực tiếp đến tuổi thọ của bơm, an toàn cho hệ thống, cũng như tiết kiệm chi phí vận hành về lâu dài
https://vietnhat.company/may-bom-ly-tam-truc-dung-isg65315c-day-cao-85m-cong-suat-15kw.html

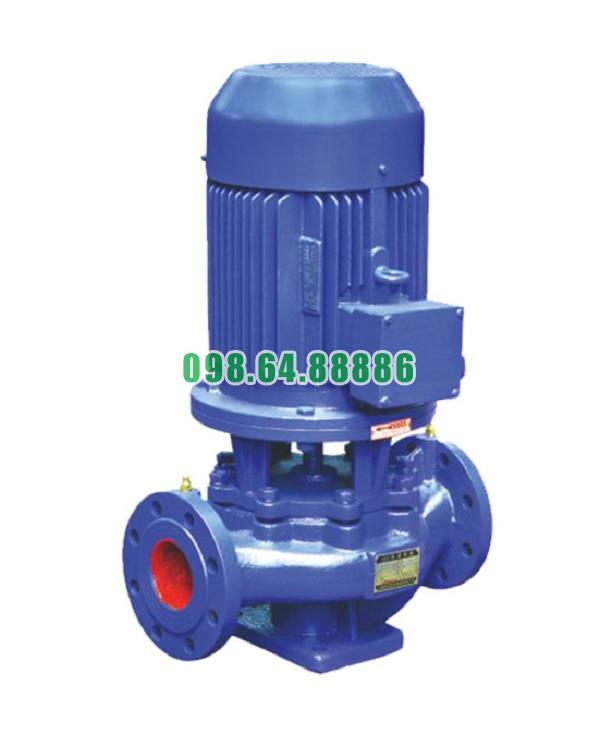

Máy bơm tăng áp inline, bơm đồng trục đứng, bơm lùa ISG65-315C, IRG65-315C 15kw, 20.6m3, 85m
