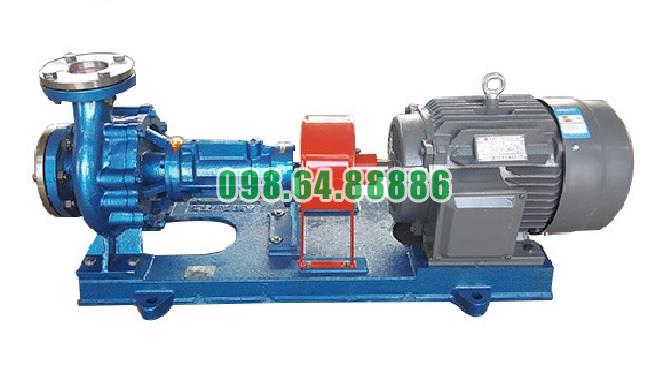

Bơm dầu chịu nhiệt RY50-32-250 lưu lượng 18 m3/h, công suất 11 kW, tốc độ quay 2900 vòng/phút, cột áp 70 m

Những ưu điểm vượt trội khiến bơm dầu truyền nhiệt RY50-32-250 được tin dùng

Bơm dầu truyền nhiệt RY50-32-250 được thiết kế chuyên dụng cho hệ thống tuần hoàn dầu nóng công nghiệp. Những ưu điểm nổi bật của model này nằm ở khả năng làm việc với môi chất nhiệt độ cao, kết cấu chịu áp tốt, truyền động ổn định và thiết kế phù hợp cho vận hành liên tục.

Làm việc với môi chất nhiệt độ đến 350°C

Ưu điểm nổi bật của RY50-32-250 là khả năng vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Theo tài liệu nhà sản xuất, nhiệt độ môi chất làm việc của dòng RY không vượt quá 350°C.

Khả năng này giúp bơm phù hợp với các hệ thống tuần hoàn dầu tải nhiệt trong hóa chất, cao su, nhựa, dược phẩm, dệt nhuộm, chế biến thực phẩm và chế biến gỗ.

Cột áp cao, phù hợp hệ thống tuần hoàn nhiệt

Theo bảng thông số kỹ thuật, RY50-32-250 có điểm làm việc 12,5 m³/h – 80 m và 18 m³/h – 70 m, sử dụng động cơ 11 kW, tốc độ 2.900 vòng/phút.

Khả năng tạo cột áp tương đối cao giúp bơm phù hợp với hệ thống có đường ống dài, nhiều thiết bị trao đổi nhiệt hoặc tổn thất áp suất đáng kể.

Kết cấu chịu áp 16 bar

Mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được chế tạo theo cấp áp suất 16 bar.

Đây là ưu điểm quan trọng đối với hệ thống dầu truyền nhiệt, nơi bơm phải đồng thời chịu tác động của nhiệt độ và áp suất trong quá trình vận hành.

Thiết kế tản nhiệt tự nhiên

RY50-32-250 sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.

Thiết kế này giúp:

• giảm đường ống nước làm mát;

• đơn giản hóa kết cấu;

• giảm thiết bị phụ trợ;

• thuận tiện hơn trong lắp đặt và bảo dưỡng.

Nhà sản xuất cũng cho biết cơ chế này góp phần giảm chi phí vận hành và tăng độ tin cậy của cụm bơm.

Hệ thống làm kín phù hợp với dầu nóng

Bơm sử dụng bộ chèn làm kín packing kết hợp phớt dầu cao su chịu nhiệt.

Cấu tạo này giúp hạn chế dầu tải nhiệt thoát ra ngoài tại khu vực trục, đồng thời bảo vệ cụm ổ trục. Đây là yếu tố quan trọng khi bơm phải làm việc với môi chất có nhiệt độ cao.

Cụm ổ trục chắc chắn

Thân ổ trục của dòng RY chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto.

Việc sử dụng hai ổ bi giúp trục và bánh công tác duy trì vị trí ổn định khi làm việc ở tốc độ khoảng 2.900 vòng/phút, góp phần hạn chế rung động và giảm tải không cần thiết lên hệ truyền động.

Truyền động bằng khớp nối mềm ba chấu

RY50-32-250 kết nối với động cơ bằng khớp nối mềm kiểu ba chấu.

Khớp nối truyền mô-men từ động cơ đến trục bơm, đồng thời hỗ trợ hấp thụ một phần rung động và sai lệch nhỏ của hệ truyền động. Bơm cũng có thể sử dụng động cơ thông thường hoặc động cơ phòng nổ tùy điều kiện lắp đặt.

Thuận tiện trong lắp đặt và bảo dưỡng

Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy. Kết cấu này giúp việc lắp đặt, căn chỉnh và kiểm tra thuận tiện hơn.

Tài liệu còn khuyến nghị đối với hệ thống quan trọng có thể bố trí một bơm vận hành và một bơm dự phòng, giúp việc bảo dưỡng không làm gián đoạn sản xuất.

Có hướng dẫn kiểm soát vận hành rõ ràng

Nhà sản xuất quy định cụ thể về:

• gia nhiệt sơ bộ;

• giới hạn tốc độ tăng nhiệt;

• độ rung;

• lưu lượng tối thiểu;

• bôi trơn ổ bi;

• kiểm tra tiếng ồn và nhiệt độ.

Ví dụ, bơm không nên vận hành dưới 30% lưu lượng thiết kế, đồng thời cần thường xuyên theo dõi áp suất cửa xả, độ rung và nhiệt độ ổ trục.

Các yêu cầu vận hành rõ ràng giúp người sử dụng dễ kiểm soát tình trạng thiết bị và hạn chế các sự cố không mong muốn.

Những ưu điểm nổi bật của bơm dầu truyền nhiệt RY50-32-250 nằm ở khả năng làm việc với dầu nóng đến 350°C, kết cấu chịu áp 16 bar, động cơ 11 kW, cụm ổ trục hai vòng bi, hệ thống packing kết hợp phớt chịu nhiệt và cơ chế tản nhiệt tự nhiên.

Bên cạnh đó, thiết kế truyền động qua khớp nối mềm, khả năng sử dụng động cơ phòng nổ và quy trình vận hành – bảo dưỡng rõ ràng giúp RY50-32-250 phù hợp với nhiều hệ thống tuần hoàn dầu truyền nhiệt công nghiệp. Đây là những đặc điểm kỹ thuật có thể lý giải vì sao dòng bơm này được lựa chọn cho các hệ thống nhiệt yêu cầu làm việc ổn định và liên tục.

Giải pháp gia nhiệt trong chế biến thực phẩm bằng bơm dầu truyền nhiệt RY50-32-250

Giải pháp gia nhiệt trong chế biến thực phẩm bằng bơm dầu truyền nhiệt RY50-32-250 tập trung vào việc sử dụng bơm để tuần hoàn dầu tải nhiệt giữa nguồn gia nhiệt và thiết bị cần cấp nhiệt. Theo tài liệu nhà sản xuất, dòng RY được sử dụng trong các hệ thống dầu tải nhiệt công nghiệp và chế biến thực phẩm là một trong những lĩnh vực ứng dụng được nêu trực tiếp.

Tuần hoàn dầu nóng cho thiết bị chế biến

Trong hệ thống gia nhiệt gián tiếp, RY50-32-250 có thể đưa dầu nóng từ bộ gia nhiệt đến áo nhiệt, bộ trao đổi nhiệt hoặc thiết bị công nghệ sử dụng nhiệt.

Chu trình cơ bản:

Bơm RY50-32-250 → bộ gia nhiệt dầu → thiết bị sử dụng nhiệt → đường dầu hồi → bơm

Dầu liên tục nhận nhiệt, truyền nhiệt tại thiết bị rồi quay trở lại nguồn gia nhiệt để tiếp tục chu trình.

Cấp nhiệt gián tiếp cho quá trình sản xuất

Vai trò chính của RY50-32-250 là vận chuyển dầu truyền nhiệt, không trực tiếp tiếp xúc hoặc bơm thực phẩm. Trong hệ thống phù hợp, dầu nóng lưu thông bên trong áo gia nhiệt hoặc bộ trao đổi nhiệt và truyền nhiệt gián tiếp tới nguyên liệu.

Cách bố trí này có thể áp dụng cho các công đoạn cần gia nhiệt như bồn nấu, bồn khuấy hoặc thiết bị sấy khi chúng được thiết kế sử dụng dầu tải nhiệt.

Duy trì nguồn nhiệt liên tục

RY50-32-250 hoạt động theo nguyên lý ly tâm. Động cơ truyền chuyển động đến bánh công tác, tạo dòng dầu liên tục từ cửa hút hướng trục tới cửa xả hướng tâm.

Khi lưu lượng dầu được duy trì ổn định, nhiệt từ nguồn gia nhiệt được vận chuyển liên tục tới thiết bị chế biến. Nhờ đó, hệ thống điều khiển nhiệt có điều kiện duy trì nhiệt độ công nghệ ổn định hơn trong các chu kỳ sản xuất kéo dài.

Làm việc với dầu truyền nhiệt nhiệt độ cao

Dòng RY được thiết kế cho môi chất nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn, với nhiệt độ làm việc tối đa 350°C theo tài liệu.

Đây là đặc tính phù hợp với các hệ thống chế biến thực phẩm sử dụng dầu tải nhiệt làm môi chất trung gian. Nhiệt độ vận hành thực tế cần được xác định theo yêu cầu của từng dây chuyền và loại dầu truyền nhiệt sử dụng.

Duy trì lưu lượng phù hợp trong quá trình gia nhiệt

Để hệ thống truyền nhiệt hoạt động ổn định, dòng dầu qua RY50-32-250 không nên giảm xuống quá thấp.

Nhà sản xuất quy định không vận hành dòng RY ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu hệ thống cần làm việc ở lưu lượng thấp, nên bố trí đường hồi bypass để duy trì lưu lượng tối thiểu qua bơm.

Dòng dầu liên tục giúp quá trình vận chuyển nhiệt giữa nguồn gia nhiệt và thiết bị chế biến không bị gián đoạn.

Gia nhiệt sơ bộ trước khi vận hành

Trước khi đưa dầu lên nhiệt độ làm việc, RY50-32-250 cần được gia nhiệt từ từ. Theo hướng dẫn, chênh lệch nhiệt độ giữa dầu tại cửa hút và thân bơm không vượt quá 40°C, tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Gia nhiệt có kiểm soát giúp thân bơm và các chi tiết bên trong thích nghi với nhiệt độ cao, hạn chế biến dạng nhiệt và hỗ trợ bơm vận hành ổn định.

Giải pháp gia nhiệt trong chế biến thực phẩm bằng bơm dầu truyền nhiệt RY50-32-250 là sử dụng bơm để duy trì vòng tuần hoàn dầu nóng giữa nguồn gia nhiệt và thiết bị chế biến. RY50-32-250 giúp vận chuyển nhiệt liên tục tới áo gia nhiệt hoặc bộ trao đổi nhiệt, sau đó đưa dầu hồi trở lại nguồn nhiệt.

Với đặc tính chuyên dùng cho dầu nóng và lĩnh vực chế biến thực phẩm được nhà sản xuất nêu trong phạm vi ứng dụng, RY50-32-250 phù hợp làm bơm tuần hoàn cho hệ thống gia nhiệt gián tiếp bằng dầu tải nhiệt khi được lựa chọn và vận hành đúng yêu cầu kỹ thuật.
