Tổng hợp các hệ thống gia nhiệt sử dụng Bơm dầu truyền nhiệt RY80-50-200A cho thấy thiết bị phù hợp với nhiều hệ thống tuần hoàn dầu tải nhiệt nóng trong công nghiệp. Vai trò chính của bơm là đưa dầu nóng từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt, sau đó đưa dầu hồi trở lại để tiếp tục chu trình.

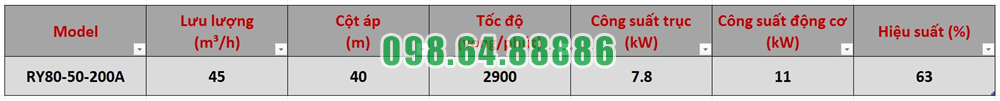

Với lưu lượng 45 m³/h, cột áp 40 m, tốc độ quay 2.900 vòng/phút và công suất 11 kW, RY80-50-200A thích hợp cho các hệ thống cần duy trì dòng dầu nóng liên tục và ổn định.
Trong ngành hóa chất, dược phẩm hoặc sản xuất nguyên liệu, bồn phản ứng thường cần được duy trì nhiệt độ ổn định.
RY80-50-200A có thể tuần hoàn dầu nóng qua áo gia nhiệt của bồn. Dầu truyền nhiệt qua thành thiết bị, sau đó quay trở lại nguồn gia nhiệt.
Ứng dụng này giúp nhiệt được cấp liên tục mà dầu tải nhiệt không tiếp xúc trực tiếp với môi chất bên trong bồn.
Các bồn khuấy nguyên liệu, phụ gia hoặc hỗn hợp công nghiệp cũng có thể sử dụng dầu tải nhiệt làm môi chất trung gian.
Bơm RY80-50-200A đưa dầu nóng qua áo nhiệt bao quanh bồn, giúp duy trì nhiệt độ cần thiết trong quá trình khuấy trộn.
Sau khi trao đổi nhiệt, dầu quay về hệ thống và tiếp tục được bơm tuần hoàn.
Trong ngành nhựa, cao su và chế biến gỗ, nhiều máy ép cần nguồn nhiệt ổn định tại bề mặt hoặc khuôn ép.
RY80-50-200A có thể cấp dầu tải nhiệt tới các kênh gia nhiệt của thiết bị. Dòng dầu nóng liên tục giúp nhiệt lượng được phân phối đều hơn trong quá trình ép.
Đây là một trong những hệ thống gia nhiệt phù hợp với đặc điểm tuần hoàn dầu nóng của dòng RY.
Bơm dầu truyền nhiệt RY80-50-200A cũng có thể làm việc trong các hệ thống sấy công nghiệp.
Dầu nóng được bơm tới bộ trao đổi nhiệt của buồng sấy. Tại đây, nhiệt từ dầu được truyền sang không khí hoặc bề mặt cần gia nhiệt, sau đó dầu quay trở lại nguồn nhiệt.
Ứng dụng này thường gặp trong chế biến gỗ, dệt nhuộm và một số dây chuyền sản xuất cần sấy liên tục.
Một số môi chất có độ nhớt tăng khi nhiệt độ giảm, vì vậy đường ống cần được giữ nóng trong quá trình vận hành.
RY80-50-200A có thể tuần hoàn dầu nóng qua các tuyến gia nhiệt bố trí quanh đường ống.
Dòng dầu giúp duy trì nhiệt độ của đường ống, hạn chế môi chất bị nguội, đặc hoặc khó lưu chuyển.
Bồn chứa nhựa đường, dầu, hóa chất hoặc các môi chất cần giữ nóng có thể sử dụng hệ thống tuần hoàn dầu tải nhiệt.
Bơm RY80-50-200A đưa dầu nóng qua áo gia nhiệt hoặc ống trao đổi nhiệt trong bồn. Nhiệt lượng được truyền vào môi chất chứa bên trong, còn dầu được hồi về để tiếp tục chu trình.
RY80-50-200A phù hợp với các hệ thống sử dụng bộ trao đổi nhiệt để cấp nhiệt gián tiếp.
Bơm vận chuyển dầu nóng từ nguồn gia nhiệt tới bộ trao đổi nhiệt. Tại đây, nhiệt được truyền sang môi chất hoặc thiết bị khác mà không cần tiếp xúc trực tiếp.
Sau quá trình trao đổi nhiệt, dầu quay trở lại và tiếp tục được tuần hoàn.
Trong sản xuất và lưu trữ nhựa đường, nhiệt độ cần được duy trì để vật liệu giữ được khả năng lưu động.
RY80-50-200A có thể tuần hoàn dầu nóng qua bồn chứa, đường ống và các thiết bị cần giữ nhiệt.
Dòng dầu tải nhiệt liên tục giúp hạn chế nhựa đường bị nguội và tăng độ nhớt trong quá trình vận hành.
Các hệ thống trên đều hoạt động theo nguyên tắc tuần hoàn dầu tải nhiệt khép kín:
Dầu được gia nhiệt → RY80-50-200A vận chuyển dầu → thiết bị nhận nhiệt → dầu hồi về → tiếp tục gia nhiệt.
Ở điểm làm việc 45 m³/h và cột áp 40 m, bơm cung cấp năng lượng giúp dầu vượt qua trở lực của đường ống, van và thiết bị trao đổi nhiệt trong hệ thống.
Tổng hợp các hệ thống gia nhiệt sử dụng Bơm dầu truyền nhiệt RY80-50-200A gồm hệ thống gia nhiệt bồn phản ứng, bồn khuấy, máy ép, buồng sấy, đường ống, bồn chứa, bộ trao đổi nhiệt và hệ thống giữ nóng nhựa đường.
Với lưu lượng 45 m³/h, cột áp 40 m, tốc độ 2.900 vòng/phút và công suất 11 kW, RY80-50-200A đóng vai trò duy trì dòng dầu tải nhiệt liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt, giúp các hệ thống gia nhiệt công nghiệp vận hành ổn định.
Cấu tạo của Bơm dầu truyền nhiệt RY80-50-200A có vai trò quyết định đến khả năng vận hành ổn định, chịu nhiệt và duy trì lưu lượng trong hệ thống tuần hoàn dầu nóng. Model này sử dụng kết cấu bơm ly tâm trục ngang, gồm thân bơm, bánh công tác, trục, ổ bi, bộ làm kín, giá đỡ và khớp nối truyền động.
Thân bơm là bộ phận trực tiếp chứa dầu truyền nhiệt và tạo đường dẫn dòng từ cửa hút đến cửa xả.
Cửa hút bố trí theo hướng trục, còn cửa xả hướng tâm theo phương thẳng đứng. Cách bố trí này giúp dòng dầu đi vào tâm bánh công tác thuận lợi và được dẫn ra ngoài ổn định sau khi tăng năng lượng.
Bánh công tác là bộ phận quan trọng nhất trong phần thủy lực của Bơm dầu truyền nhiệt RY80-50-200A. Khi quay cùng trục, bánh công tác truyền năng lượng cho dầu và tạo ra lưu lượng 45 m³/h cùng cột áp 40 m.
Ký hiệu A cho biết bánh công tác thuộc phiên bản đã được tiện hoặc cắt giảm đường kính lần thứ nhất, tạo nên đặc tính riêng của model.
Trục bơm truyền chuyển động từ động cơ đến bánh công tác và làm việc ở tốc độ 2.900 vòng/phút.
Hai bộ vòng bi trong thân ổ trục có nhiệm vụ đỡ và định vị trục. Vì vậy, độ chính xác của trục và tình trạng ổ bi ảnh hưởng trực tiếp đến độ rung, tiếng ồn và độ bền của bơm.
RY80-50-200A sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt tại vị trí trục đi qua nắp bơm.
Đây là bộ phận đặc biệt quan trọng do phải hạn chế dầu truyền nhiệt rò rỉ ra ngoài trong khi trục vẫn quay liên tục. Tình trạng của cụm làm kín ảnh hưởng trực tiếp đến độ an toàn và sự ổn định khi vận hành.
Giá đỡ giúp giữ thân ổ trục và cụm rôto ổn định. Bơm được nối với động cơ qua khớp nối mềm và cùng đặt trên một bệ máy.
Kết cấu này giúp duy trì vị trí tương đối giữa hai trục. Khi căn chỉnh đúng đồng tâm, tải phụ lên vòng bi và trục giảm, qua đó hạn chế rung động và mài mòn.
Một điểm quan trọng trong cấu tạo của dòng RY là cơ chế tản nhiệt tự nhiên, không cần hệ thống làm mát bằng nước truyền thống.
Cách bố trí giữa thân bơm, giá đỡ và cụm ổ trục giúp hạn chế nhiệt từ vùng dầu nóng truyền trực tiếp tới vòng bi. Điều này có ý nghĩa lớn đối với độ ổn định của bơm khi làm việc với môi chất nhiệt độ cao.
Không một chi tiết riêng lẻ nào quyết định toàn bộ khả năng làm việc của Bơm dầu truyền nhiệt RY80-50-200A. Thân bơm phải dẫn dòng tốt, bánh công tác phải quay ổn định, trục phải đồng tâm, ổ bi cần được bôi trơn đúng và bộ làm kín phải duy trì độ kín cần thiết.
Chỉ khi các bộ phận hoạt động đồng bộ, bơm mới có thể duy trì thông số 45 m³/h, 40 m, 2.900 vòng/phút và 11 kW một cách ổn định.
Tầm quan trọng trong cấu tạo của Bơm dầu truyền nhiệt RY80-50-200A nằm ở sự phối hợp giữa thân bơm, bánh công tác, trục, ổ bi, bộ làm kín, giá đỡ và khớp nối.
Trong đó, bánh công tác quyết định khả năng tạo dòng, trục và ổ bi bảo đảm độ ổn định của phần quay, bộ làm kín kiểm soát rò rỉ và kết cấu tản nhiệt giúp bảo vệ cụm ổ trục trước ảnh hưởng của dầu nóng. Sự đồng bộ của những bộ phận này là nền tảng giúp RY80-50-200A vận hành ổn định trong hệ thống dầu truyền nhiệt.

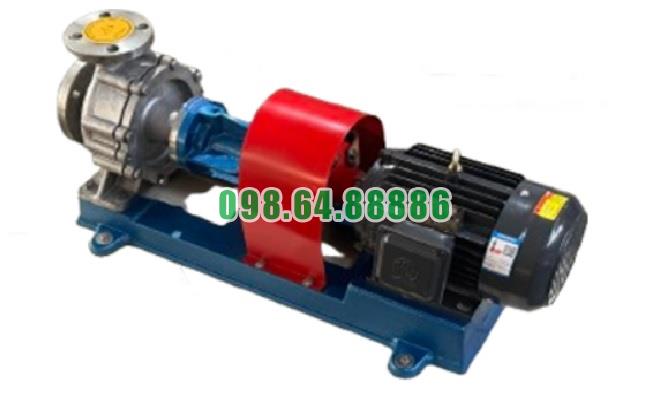

Bơm dầu tải nhiệt RY80-50-200A cột áp 40 m, công suất 11 kW, lưu lượng 45 m3/h
