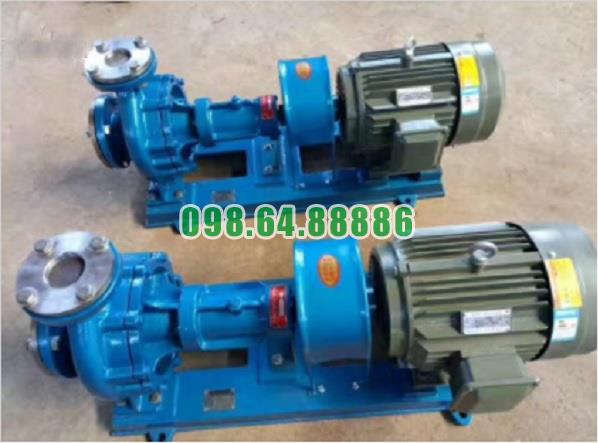

Bơm dầu truyền nhiệt RY50-32-160 cột áp 30 m, tốc độ 2900 vòng/phút, công suất 3 kW, lưu lượng 12.5 m3/h

Bơm dầu truyền nhiệt RY50-32-160 giúp tối ưu hóa điện năng với động cơ 3 kW

Bơm dầu truyền nhiệt RY50-32-160 sử dụng động cơ công suất 3 kW, phù hợp với đặc tính làm việc danh định của bơm ở lưu lượng 12,5 m³/h, cột áp 30 m và tốc độ khoảng 2.900 vòng/phút. Khi được lựa chọn đúng với yêu cầu thủy lực của hệ thống, mức công suất này giúp đáp ứng nhiệm vụ tuần hoàn dầu nóng mà không cần sử dụng động cơ có công suất quá lớn, từ đó tạo điều kiện kiểm soát điện năng tiêu thụ.

Công suất 3 kW phù hợp với quy mô làm việc của bơm

Động cơ 3 kW được lựa chọn để truyền công suất cho trục và bánh công tác của RY50-32-160. Tại điểm làm việc danh định, công suất trên trục của bơm khoảng 1,90 kW, trong khi động cơ có công suất định mức 3 kW.

Khoảng công suất này giúp động cơ có khả năng đáp ứng tải của bơm mà không cần tăng lên những cấp công suất lớn hơn không cần thiết. Đây là cơ sở quan trọng để hạn chế tình trạng lắp động cơ quá lớn so với nhu cầu thực tế của hệ thống.

Tránh lãng phí do lựa chọn bơm quá công suất

Hiệu quả sử dụng điện không chỉ phụ thuộc vào bản thân động cơ mà còn phụ thuộc rất lớn vào việc lựa chọn đúng bơm.

Nếu một hệ thống chỉ cần lưu lượng và cột áp tương ứng với RY50-32-160 nhưng lại sử dụng bơm lớn hơn nhiều, động cơ cũng thường phải có công suất lớn hơn. Khi đó, hệ thống có thể phải tiết lưu mạnh ở đường xả để giảm lưu lượng về mức yêu cầu, làm cho một phần năng lượng được cung cấp nhưng không được sử dụng hiệu quả.

Với hệ thống có yêu cầu gần 12,5 m³/h và 30 m cột áp, lựa chọn RY50-32-160 với động cơ 3 kW giúp công suất lắp đặt sát hơn với nhu cầu thực tế.

Công suất điện được chuyển thành năng lượng tuần hoàn dầu

Điện năng cấp cho động cơ được chuyển thành chuyển động quay của trục. Trục truyền năng lượng đến bánh công tác, sau đó bánh công tác truyền năng lượng cho dầu tải nhiệt.

Nhờ đó, dòng dầu được đưa từ cửa hút qua bánh công tác, tăng năng lượng và tiếp tục đi vào đường xả để tuần hoàn trong hệ thống.

Điện năng của động cơ 3 kW vì vậy được sử dụng chủ yếu để tạo dòng tuần hoàn và thắng các tổn thất trong đường ống, van, bộ lọc và thiết bị trao đổi nhiệt. Khi hệ thống được thiết kế phù hợp với cột áp của bơm, phần năng lượng này được khai thác hiệu quả hơn.

Duy trì đúng điểm làm việc giúp sử dụng điện hiệu quả

RY50-32-160 không nên được đánh giá chỉ dựa trên công suất động cơ 3 kW. Hiệu quả điện năng còn phụ thuộc vào vị trí điểm làm việc thực tế trên đặc tính của bơm.

Khi lưu lượng và cột áp của hệ thống gần với vùng làm việc phù hợp của bơm, bánh công tác có thể vận chuyển dầu ổn định mà không cần tiết lưu quá mức hoặc vận hành trong trạng thái tải bất thường.

Ngược lại, nếu hệ thống có trở lực quá thấp hoặc quá cao so với thiết kế, điểm làm việc sẽ dịch chuyển và khả năng sử dụng công suất động cơ cũng kém tối ưu hơn.

Giảm tổn thất điện bằng cách giảm trở lực không cần thiết

Muốn tận dụng tốt động cơ 3 kW, hệ thống đường ống cần được bố trí hợp lý. Đường ống quá dài, quá nhiều co nối hoặc bộ lọc bị tắc đều làm tăng trở lực, buộc bơm phải sử dụng nhiều năng lượng hơn để duy trì dòng dầu.

Đặc biệt, đường hút cần thông thoáng và van hút phải được mở đầy đủ khi bơm vận hành. Không nên tiết lưu phía hút để điều chỉnh lưu lượng vì vừa làm điều kiện hút xấu đi vừa khiến bơm hoạt động không ổn định.

Giảm các tổn thất thủy lực không cần thiết giúp năng lượng từ động cơ được sử dụng nhiều hơn cho nhiệm vụ tuần hoàn dầu thực tế.

Không vận hành kéo dài ở lưu lượng quá thấp

RY50-32-160 không nên hoạt động kéo dài dưới khoảng 30% lưu lượng thiết kế. Khi lưu lượng quá thấp, động cơ vẫn phải duy trì hoạt động nhưng lượng dầu thực sự được vận chuyển qua hệ thống lại giảm đáng kể.

Điều này không chỉ làm giảm hiệu quả sử dụng điện mà còn có thể khiến nhiệt độ và trạng thái thủy lực bên trong bơm trở nên bất lợi.

Nếu dây chuyền thường xuyên yêu cầu lưu lượng thấp hơn nhiều so với khả năng của RY50-32-160, việc lựa chọn một model nhỏ hơn sẽ hợp lý hơn về cả vận hành và điện năng.

Bảo dưỡng tốt giúp tránh tăng điện năng bất thường

Ổ bi thiếu bôi trơn, trục bị lệch, bánh công tác cọ sát hoặc đường ống bị tắc đều có thể làm tăng lực cản đối với động cơ. Khi đó, động cơ phải làm việc nặng hơn để duy trì tốc độ quay.

Vì vậy, kiểm tra ổ bi, bôi trơn đúng cách, giữ đồng tâm giữa bơm và động cơ, vệ sinh bộ lọc và theo dõi độ rung là những biện pháp trực tiếp giúp duy trì trạng thái tiêu thụ điện ổn định của cụm RY50-32-160.

Một bơm quay nhẹ, đúng tâm và không bị cản trở cơ khí luôn có điều kiện sử dụng công suất động cơ hiệu quả hơn một bơm đang chịu ma sát hoặc tải bất thường.

Động cơ 3 kW không có nghĩa luôn tiêu thụ đúng 3 kWh mỗi giờ

Cần phân biệt 3 kW là công suất định mức của động cơ, không có nghĩa trong mọi thời điểm bơm đều lấy chính xác 3 kW điện từ lưới.

Công suất điện thực tế còn phụ thuộc vào tải của bơm, điểm vận hành, hiệu suất động cơ và trạng thái của toàn hệ thống. Vì vậy, lợi thế của động cơ 3 kW nằm ở việc công suất được lựa chọn phù hợp với đặc tính RY50-32-160, chứ không nên hiểu đơn giản rằng bơm luôn tiêu thụ cố định 3 kWh sau mỗi giờ vận hành.

Khả năng tối ưu hóa điện năng của bơm dầu truyền nhiệt RY50-32-160 với động cơ 3 kW chủ yếu đến từ sự phù hợp giữa công suất động cơ và đặc tính làm việc của bơm: lưu lượng 12,5 m³/h, cột áp 30 m và tốc độ 2.900 vòng/phút.

Khi RY50-32-160 được lựa chọn đúng cho hệ thống, đường ống có trở lực hợp lý và bơm hoạt động gần vùng làm việc phù hợp, động cơ 3 kW có thể đáp ứng nhiệm vụ tuần hoàn dầu nóng mà không cần sử dụng một cụm truyền động quá lớn. Điều này giúp hạn chế công suất lắp đặt dư thừa, giảm tổn thất không cần thiết và nâng cao hiệu quả sử dụng điện trong quá trình vận hành lâu dài.

Cấu tạo chi tiết của bơm dầu truyền nhiệt RY50-32-160 trong hệ thống cấp nhiệt công nghiệp

Bơm dầu truyền nhiệt RY50-32-160 có kết cấu chuyên dụng cho nhiệm vụ tuần hoàn dầu nóng trong hệ thống cấp nhiệt công nghiệp. Các bộ phận chính gồm thân bơm, nắp bơm, cụm rôto, cụm ổ trục, bộ làm kín và hệ thống truyền động, được bố trí để vừa tạo dòng dầu ổn định vừa hạn chế ảnh hưởng của nhiệt độ cao đến các chi tiết quay.

Thân bơm và nắp bơm

Thân bơm tạo khoang dẫn dòng cho dầu truyền nhiệt. RY50-32-160 có cửa hút theo phương trục để dầu đi trực tiếp vào tâm bánh công tác và cửa xả hướng tâm theo phương đứng để đưa dầu đã tăng áp vào đường ống cấp nhiệt.

Nắp bơm liên kết với thân bơm, đồng thời tạo vùng chuyển tiếp giữa khoang dầu nóng và cụm trục phía sau.

Cụm rôto và bánh công tác

Cụm rôto gồm bánh công tác, trục bơm và đai ốc khóa bánh công tác. Đây là bộ phận trực tiếp thực hiện quá trình truyền năng lượng cho dầu.

Khi động cơ làm quay trục, bánh công tác quay theo, đưa dầu từ tâm ra phía ngoài nhờ tác dụng ly tâm. Dầu sau đó được thân bơm thu gom và dẫn đến cửa xả với áp suất cao hơn. Đối với ký hiệu RY50-32-160, số 160 thể hiện đường kính ngoài danh nghĩa của bánh công tác.

Cụm ổ trục

Trục bơm được đỡ bởi hai ổ bi đặt trong thân ổ trục. Cụm này có nhiệm vụ giữ trục quay ổn định, hạn chế độ đảo và duy trì vị trí chính xác của bánh công tác khi bơm hoạt động ở tốc độ cao.

Kết cấu ổ trục được bố trí tách tương đối khỏi thân bơm chứa dầu nóng. Cách bố trí này kết hợp với khả năng tản nhiệt tự nhiên giúp giảm ảnh hưởng của nhiệt đến ổ bi và chất bôi trơn.

Bộ làm kín trục

RY50-32-160 sử dụng bộ chèn làm kín kết hợp với phớt dầu chịu nhiệt tại khu vực trục đi qua thân bơm. Bộ phận này có nhiệm vụ hạn chế dầu truyền nhiệt nóng rò rỉ ra bên ngoài trong quá trình vận hành.

Tình trạng của bộ làm kín ảnh hưởng trực tiếp đến độ an toàn khi bơm làm việc với môi chất nhiệt độ cao, vì vậy đây là một trong những vị trí cần được kiểm tra thường xuyên.

Cụm truyền động và khớp nối

Bơm được dẫn động bằng động cơ thông qua khớp nối đàn hồi ba chấu. Khớp nối truyền mô-men từ động cơ sang trục bơm, đồng thời hỗ trợ giảm tác động của những sai lệch nhỏ và dao động trong quá trình truyền động.

Bơm và động cơ được lắp đồng trục trên cùng bệ, tạo thành một cụm hoàn chỉnh, thuận tiện cho lắp đặt và căn chỉnh trong hệ thống cấp nhiệt.

Sự phối hợp của các bộ phận trong hệ thống

Khi vận hành, dầu nóng từ hệ thống đi vào thân bơm → tâm bánh công tác → được bánh công tác tăng năng lượng → đi ra cửa xả → đến thiết bị sử dụng nhiệt. Trong khi đó, cụm ổ trục giữ rôto ổn định, bộ làm kín hạn chế rò rỉ và khớp nối truyền công suất liên tục từ động cơ đến bơm.

Nhờ sự phối hợp của các cụm thân bơm, rôto, ổ trục, làm kín và truyền động, RY50-32-160 hình thành một kết cấu phù hợp cho nhiệm vụ tuần hoàn dầu truyền nhiệt liên tục trong các hệ thống cấp nhiệt công nghiệp.
