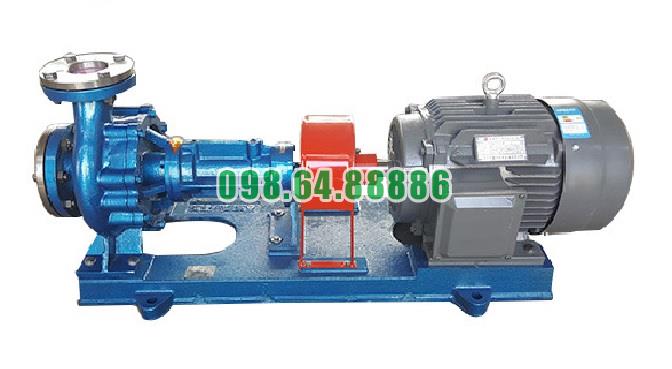

Thiết kế thân bơm chịu áp lực của Bơm dầu truyền nhiệt RY80-50-250 tập trung vào khả năng chứa và dẫn dòng dầu tải nhiệt trong điều kiện nhiệt độ cao, đồng thời chịu áp lực phát sinh trong quá trình bơm vận hành. Theo tài liệu của dòng RY, mặt bích hút, mặt bích xả và các bộ phận chịu áp được chế tạo theo cấp áp suất 16 bar.
Với RY80-50-250 làm việc tại lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, thân bơm là bộ phận trực tiếp tiếp nhận dòng dầu sau khi được bánh công tác truyền năng lượng và dẫn dầu về cửa xả.
Cụm thân bơm của RY80-50-250 gồm thân bơm và nắp bơm. Đây là khu vực bao quanh bánh công tác và tiếp xúc trực tiếp với dầu tải nhiệt trong quá trình vận hành.
Khi bánh công tác quay ở tốc độ khoảng 2.900 vòng/phút, dầu được gia tốc từ vùng tâm ra phía ngoài. Dòng dầu sau đó đi vào thân bơm và được dẫn tới cửa xả.
Do đó, thân bơm vừa thực hiện nhiệm vụ tạo đường dẫn dòng, vừa phải chịu áp lực của môi chất bên trong.
Điểm đáng chú ý trong thiết kế dòng RY là cửa hút, cửa xả và các bộ phận chịu áp được chế tạo theo cấp áp suất 16 bar.
Điều này cho thấy nhà sản xuất đã xác định rõ yêu cầu chịu áp đối với các chi tiết tiếp xúc trực tiếp với dòng dầu.
Tuy nhiên, cần hiểu đúng rằng 16 bar là cấp áp suất của các bộ phận chịu áp theo tài liệu, không nên tự động coi đây là áp suất vận hành liên tục tối đa của mọi hệ thống nếu chưa có thêm dữ liệu về điều kiện nhiệt độ, vật liệu và tiêu chuẩn áp dụng cụ thể.
RY80-50-250 sử dụng cửa hút bố trí theo hướng trục.
Dầu tải nhiệt đi từ đường hút vào trực tiếp khu vực tâm bánh công tác. Cách bố trí này phù hợp với nguyên lý của bơm ly tâm, giúp dòng dầu được đưa vào vùng hút của bánh công tác trước khi nhận năng lượng.
Đối với thiết kế thân bơm chịu áp, cửa hút là một trong những vị trí phải bảo đảm độ kín và độ bền cơ học vì liên kết trực tiếp với đường ống hệ thống.
Cửa xả của dòng RY được bố trí theo hướng tâm và theo phương thẳng đứng.
Sau khi dầu được bánh công tác truyền năng lượng, dòng dầu đi vào thân bơm rồi được dẫn tới cửa xả. Đây là khu vực chịu tác động trực tiếp của dòng dầu sau quá trình tăng năng lượng.
Vì vậy, mặt bích xả và phần thân xung quanh cửa xả thuộc nhóm chi tiết chịu áp quan trọng của RY80-50-250.
RY80-50-250 không chỉ làm việc với áp suất mà còn vận chuyển dầu tải nhiệt ở nhiệt độ cao.
Dòng RY được thiết kế cho môi chất có nhiệt độ không vượt quá 350°C, tính ăn mòn yếu và không chứa hạt rắn.
Điều này khiến thân bơm phải làm việc trong điều kiện kết hợp giữa:
áp lực bên trong + nhiệt độ cao + giãn nở nhiệt của kết cấu.
Đây là lý do quá trình vận hành không thể chỉ quan tâm đến áp suất mà còn phải kiểm soát tốc độ gia nhiệt của thân bơm.
Trước khi RY80-50-250 vận chuyển dầu nóng, thân bơm cần được gia nhiệt sơ bộ.
Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Mục đích là giúp thân bơm và các chi tiết liên kết giãn nở dần, hạn chế biến đổi nhiệt quá đột ngột trong khi thân bơm đang phải chịu áp lực của hệ thống.
Mặt bích hút và mặt bích xả tạo liên kết giữa RY80-50-250 với hệ thống đường ống.
Đây cũng là những vị trí dễ chịu thêm lực cơ học nếu đường ống được lắp đặt không đúng.
Vì vậy, đường hút và đường đẩy phải có giá đỡ hoặc hệ thống treo độc lập, không để trọng lượng đường ống tác động trực tiếp lên cửa hút, cửa xả hoặc thân bơm.
Điều này rất quan trọng đối với độ bền của kết cấu chịu áp. Thân bơm nên chịu tải do môi chất theo thiết kế, không phải gánh thêm trọng lượng và mô-men từ đường ống.
Tại điểm làm việc đang xét, RY80-50-250 tạo cột áp 72 m ở lưu lượng 60 m³/h.
Bánh công tác truyền năng lượng cho dầu, còn thân bơm tiếp nhận dòng dầu có năng lượng cao và dẫn nó tới cửa xả.
Vì vậy, thân bơm là bộ phận trực tiếp tham gia vào quá trình hình thành và duy trì trạng thái áp lực ở phía xả.
Cần lưu ý rằng không nên quy đổi cột áp 72 m thành một giá trị áp suất cố định nếu chưa biết chính xác khối lượng riêng của loại dầu tải nhiệt tại nhiệt độ vận hành.
Thân bơm và nắp bơm được liên kết với nhau bằng bu lông.
Trong quá trình tháo lắp, đây là một trong những mối ghép chính phải được kiểm tra cẩn thận. Nếu bề mặt ghép, chi tiết làm kín hoặc bu lông có vấn đề, nguy cơ rò rỉ dầu nóng có thể tăng lên.
Vì vậy, khi bảo dưỡng cần kiểm tra tình trạng các chi tiết, thay mới những bộ phận đã mòn, nứt, biến dạng hoặc hư hỏng trước khi lắp bơm trở lại.
Một thân bơm chịu áp tốt vẫn có thể bị ảnh hưởng nếu cụm bơm rung mạnh trong thời gian dài.
Rung động có thể xuất phát từ lệch tâm bơm – động cơ, ổ bi hư hỏng, không khí trong đường dầu hoặc tải trọng đường ống truyền lên thân bơm.
Vì vậy, để bảo vệ kết cấu chịu áp của RY80-50-250, cần đồng thời:
Khi đánh giá thiết kế thân bơm chịu áp lực của Bơm dầu truyền nhiệt RY80-50-250, cần tránh suy diễn những thông số mà tài liệu không cung cấp.
Tài liệu xác nhận cấp áp suất 16 bar cho mặt bích hút, mặt bích xả và các bộ phận chịu áp, nhưng không nêu cụ thể:
Vì vậy, nếu cần sử dụng RY80-50-250 trong một hệ thống có áp suất hoặc nhiệt độ sát giới hạn, những thông số này nên được xác nhận thêm với nhà sản xuất.
Thiết kế thân bơm chịu áp lực của Bơm dầu truyền nhiệt RY80-50-250 được xây dựng quanh cụm thân bơm – nắp bơm, cửa hút hướng trục và cửa xả hướng tâm. Theo thông số của dòng RY, mặt bích hút, mặt bích xả và các bộ phận chịu áp được chế tạo theo cấp áp suất 16 bar.
Trong quá trình vận hành ở 60 m³/h, cột áp 72 m và tốc độ 2.900 vòng/phút, thân bơm vừa phải tiếp nhận dòng dầu được bánh công tác tăng năng lượng, vừa phải chịu tác động đồng thời của áp lực và nhiệt độ cao.
Vì vậy, độ bền của kết cấu chịu áp không chỉ phụ thuộc vào bản thân thân bơm mà còn phụ thuộc vào gia nhiệt đúng quy trình, đỡ đường ống độc lập, hạn chế rung, bảo đảm độ kín các mối ghép và không để tải trọng đường ống tác động trực tiếp lên thân bơm

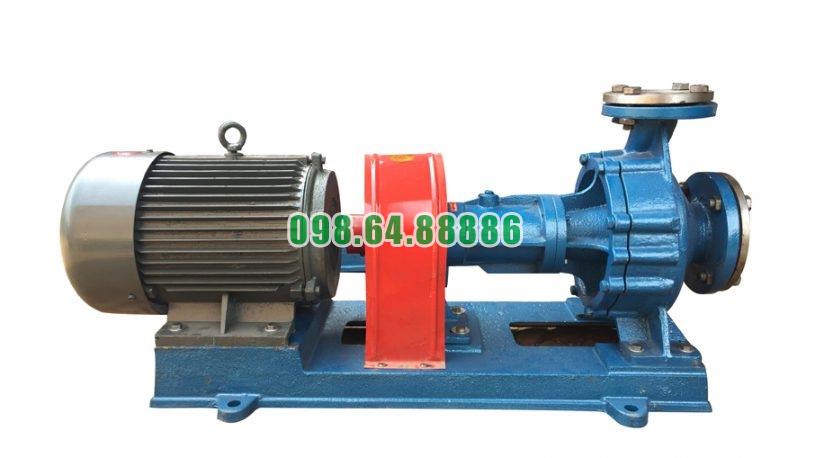

Quá trình dịch chuyển dòng dầu tải nhiệt trong bơm dầu truyền nhiệt RY80-50-250 diễn ra liên tục từ cửa hút, qua bánh công tác rồi đến cửa xả. Với thiết kế cửa hút hướng trục và cửa xả hướng tâm theo phương thẳng đứng, dòng dầu được dẫn qua bơm theo một hướng rõ ràng, phù hợp với nhiệm vụ tuần hoàn dầu nóng trong hệ thống gia nhiệt công nghiệp.

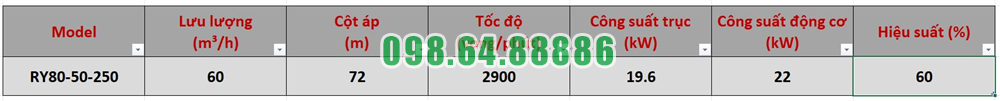

Ở điểm làm việc đang xét, RY80-50-250 đạt lưu lượng 60 m³/h, cột áp 72 m, tốc độ quay 2.900 vòng/phút và công suất động cơ 22 kW.
Giai đoạn đầu tiên của quá trình dịch chuyển dòng dầu tải nhiệt trong bơm dầu truyền nhiệt RY80-50-250 bắt đầu tại cửa hút.
Cửa hút được bố trí theo hướng trục, vì vậy dầu từ đường ống hút đi trực tiếp vào phía trước của cụm bánh công tác. Khi bơm vận hành ổn định, dòng dầu liên tục được đưa vào thân bơm để thay thế lượng dầu đã được bánh công tác đẩy sang phía xả.
Trước khi khởi động, thân bơm phải được mồi đầy môi chất. Trong quá trình mồi, có thể quay khớp nối bằng tay để hỗ trợ đẩy không khí ra khỏi bơm.
Việc duy trì đầy dầu trong thân bơm rất quan trọng vì không khí tồn tại trong đường hút hoặc buồng bơm có thể làm dòng chảy không ổn định và giảm khả năng vận chuyển môi chất.
Sau khi đi qua cửa hút, dầu tải nhiệt tiến vào khu vực bánh công tác.
Bánh công tác được lắp trên trục bơm. Khi động cơ hoạt động, chuyển động được truyền qua khớp nối mềm đến trục, làm bánh công tác quay với tốc độ 2.900 vòng/phút.
Đây là vị trí dầu bắt đầu nhận năng lượng từ hệ thống truyền động.
Bánh công tác quay liên tục khiến dầu được đưa từ khu vực gần tâm bánh công tác ra phía ngoài.
Trong quá trình này, năng lượng cơ học từ động cơ được truyền qua trục đến bánh công tác rồi tiếp tục truyền sang môi chất. Nhờ đó, dòng dầu có đủ năng lượng để di chuyển qua thân bơm và đi vào đường xả.
Khi một lượng dầu được đưa ra phía ngoài bánh công tác, lượng dầu mới tiếp tục đi vào từ cửa hút. Quá trình này diễn ra liên tục trong suốt thời gian bơm hoạt động.
Vì vậy, RY80-50-250 tạo thành một chu trình dòng chảy liên tục thay vì chỉ vận chuyển dầu theo từng đợt.
Sau khi nhận năng lượng từ bánh công tác, dầu được dẫn qua phần thân bơm về phía cửa xả.
Cửa xả của RY80-50-250 được bố trí hướng tâm theo phương thẳng đứng, khác với cửa hút bố trí theo hướng trục. Đây là hướng dầu rời khỏi bơm để tiếp tục đi vào hệ thống đường ống.
Có thể mô tả ngắn gọn đường đi của dầu như sau:
Đường hút → cửa hút hướng trục → bánh công tác → thân bơm → cửa xả hướng tâm → đường ống hệ thống.
Ở điểm làm việc 60 m³/h, RY80-50-250 tạo cột áp 72 m.
Cột áp này thể hiện khả năng cung cấp năng lượng cho dòng dầu để vượt qua trở lực của hệ thống tại điểm vận hành tương ứng. Sau khi rời cửa xả, dầu tiếp tục di chuyển qua đường ống và các thiết bị của vòng tuần hoàn dầu tải nhiệt.
Như vậy, bánh công tác không chỉ tạo sự dịch chuyển bên trong bơm mà còn cung cấp năng lượng để dòng dầu tiếp tục lưu thông sau khi ra khỏi thiết bị.
Để dòng dầu đi vào RY80-50-250 ổn định, van hút cần được mở hoàn toàn khi vận hành.
Không nên sử dụng van hút để điều chỉnh lưu lượng vì việc hạn chế dòng dầu ở phía hút có thể làm điều kiện hút xấu đi và gây vận hành không ổn định.
Lưu lượng được điều chỉnh ở phía xả sau khi bơm đã đạt tốc độ ổn định.
Khi bắt đầu khởi động, van xả được đóng để giảm tải cho động cơ. Sau khi bơm đạt tốc độ ổn định và áp suất xả được hình thành, van xả được mở từ từ.
Lúc này, dòng dầu bắt đầu đi từ bơm vào hệ thống với lưu lượng được điều chỉnh theo yêu cầu vận hành.
Do RY80-50-250 làm việc với dầu tải nhiệt ở nhiệt độ cao, dòng dầu không nên được đưa đột ngột vào một bơm còn lạnh ở nhiệt độ vận hành cao.
Trước khi khởi động chính thức, dầu nóng cần được cho tuần hoàn qua thân bơm nhiều lần để gia nhiệt sơ bộ. Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Quá trình này giúp thân bơm và các chi tiết cơ khí thích nghi dần với nhiệt độ của dòng dầu.
Quá trình dịch chuyển dầu qua RY80-50-250 phải được duy trì ở mức lưu lượng phù hợp. Dòng RY không nên vận hành ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế.
Nếu hệ thống bắt buộc phải làm việc ở lưu lượng thấp, cần có giải pháp duy trì lượng dầu tối thiểu đi qua bơm, chẳng hạn bố trí đường hồi hoặc bypass phía xả.
Điều này giúp tránh trạng thái dòng chảy quá nhỏ trong khi bơm vẫn đang quay ở tốc độ cao.
Sau khi rời cửa xả RY80-50-250, dầu tiếp tục lưu thông trong hệ thống gia nhiệt. Khi hoàn thành chu trình trong đường ống và các thiết bị công nghệ, dầu quay trở lại phía hút của bơm.
Bơm tiếp tục tiếp nhận dầu, truyền năng lượng qua bánh công tác và đẩy dầu trở lại hệ thống.
Nhờ quá trình lặp liên tục này, RY80-50-250 thực hiện chức năng tuần hoàn dầu tải nhiệt trong suốt thời gian hệ thống hoạt động.
Quá trình dịch chuyển dòng dầu tải nhiệt trong bơm dầu truyền nhiệt RY80-50-250 diễn ra theo trình tự rõ ràng: dầu đi vào cửa hút hướng trục, tiếp cận bánh công tác, nhận năng lượng từ bánh công tác quay ở 2.900 vòng/phút, sau đó đi qua thân bơm và thoát ra cửa xả hướng tâm để tiếp tục tuần hoàn trong hệ thống.
Với lưu lượng 60 m³/h, cột áp 72 m và động cơ 22 kW, RY80-50-250 tạo và duy trì dòng dầu nóng liên tục khi bơm được mồi đầy môi chất, van hút mở hoàn toàn và lưu lượng phía xả được điều chỉnh đúng. Đây chính là quá trình cốt lõi giúp bơm thực hiện nhiệm vụ vận chuyển và tuần hoàn dầu tải nhiệt trong hệ thống gia nhiệt công nghiệp

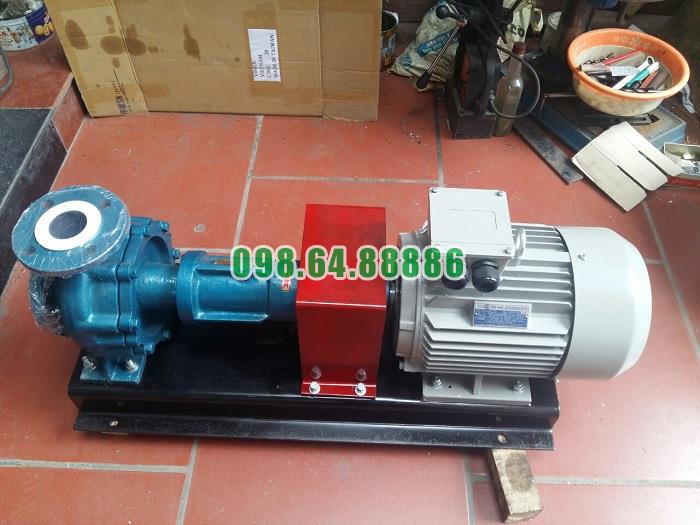

Bơm dầu truyền nhiệt RY80-50-250 22 kW, lưu lượng 60 m3/h, cột áp 72 m
