Bơm dầu truyền nhiệt RY80-50-250A phù hợp với các nhà máy sử dụng dầu tải nhiệt làm môi chất tuần hoàn trong hệ thống gia nhiệt công nghiệp. Nhiệm vụ chính của bơm là duy trì dòng dầu nóng liên tục từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt, sau đó đưa dầu quay trở lại để tiếp tục chu trình.

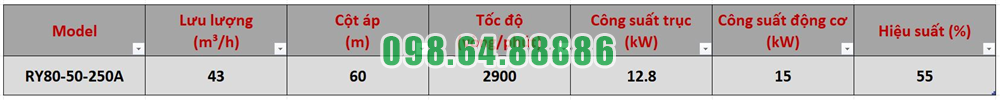

Với lưu lượng khoảng 43 m³/h, cột áp 60 m, tốc độ 2.900 vòng/phút, công suất trục 12,8 kW và động cơ 15 kW, RY80-50-250A phù hợp với những hệ thống cần tuần hoàn dầu nóng ổn định và có mức tổn thất áp suất tương đối lớn.
Trong nhà máy, dầu tải nhiệt thường được gia nhiệt tại lò dầu hoặc thiết bị gia nhiệt trung tâm. Sau đó, RY80-50-250A đưa dầu nóng đến các thiết bị công nghệ cần sử dụng nhiệt.
Sau khi truyền nhiệt, dầu có nhiệt độ thấp hơn quay trở lại nguồn gia nhiệt để được nâng nhiệt và tiếp tục chu trình.
Quá trình vận hành cơ bản có thể hiểu theo trình tự:
Nguồn gia nhiệt → Bơm RY80-50-250A → Thiết bị sử dụng nhiệt → Đường hồi → Nguồn gia nhiệt
Nhờ quá trình này, hệ thống duy trì được dòng dầu nóng liên tục trong suốt thời gian sản xuất.
Dòng bơm RY được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Nhiệt độ làm việc của môi chất theo tài liệu không vượt quá 350°C.
Đây là điều kiện phù hợp với nhiều nhà máy sử dụng dầu tải nhiệt để cấp nhiệt gián tiếp cho thiết bị sản xuất.
RY80-50-250A không phải là thiết bị tạo nhiệt mà là thiết bị duy trì quá trình tuần hoàn dầu nóng trong hệ thống.
Trong nhà máy, vòng tuần hoàn dầu nóng thường bao gồm nhiều đoạn đường ống, van, co cút và thiết bị trao đổi nhiệt. Các thành phần này tạo ra tổn thất áp suất trong hệ thống.
Với cột áp khoảng 60 m, RY80-50-250A có khả năng tạo chênh áp để dầu tiếp tục lưu thông qua các thiết bị khi tổng trở lực của hệ thống phù hợp với đặc tính bơm.
Do đó, model này phù hợp hơn với các hệ thống cần vừa duy trì lưu lượng tương đối lớn vừa phải thắng tổn thất áp suất trên đường ống.
Lưu lượng khoảng 43 m³/h là thông số quan trọng khi sử dụng RY80-50-250A trong nhà máy cần tuần hoàn dầu nóng.
Lưu lượng dầu quyết định lượng môi chất được vận chuyển qua hệ thống trong một đơn vị thời gian. Khi lưu lượng được duy trì phù hợp, nhiệt lượng từ nguồn gia nhiệt có thể được đưa liên tục đến thiết bị sử dụng nhiệt.
Tuy nhiên, lưu lượng thực tế của hệ thống cần được đối chiếu với đường đặc tính của bơm để tránh lựa chọn bơm quá lớn hoặc quá nhỏ.
Trong nhiều nhà máy, RY80-50-250A có thể được sử dụng để đưa dầu nóng qua bộ trao đổi nhiệt.
Dầu tải nhiệt mang nhiệt từ nguồn gia nhiệt đến bộ trao đổi nhiệt, sau đó truyền nhiệt sang môi chất hoặc thiết bị khác. Sau quá trình trao đổi nhiệt, dầu quay trở lại vòng tuần hoàn.
Đây là một trong những ứng dụng phù hợp nhất với đặc tính của Bơm dầu truyền nhiệt RY80-50-250A.
Trong hệ thống gia nhiệt tập trung, dầu nóng có thể được phân phối đến nhiều khu vực hoặc nhiều thiết bị khác nhau.
RY80-50-250A có thể đảm nhiệm nhiệm vụ tuần hoàn dầu trong hệ thống này khi tổng lưu lượng và cột áp nằm trong phạm vi phù hợp.
Việc duy trì dòng dầu liên tục giúp các thiết bị sử dụng nhiệt nhận được nguồn nhiệt ổn định hơn trong quá trình vận hành.
Dầu đi qua RY80-50-250A cần có tính ăn mòn yếu và không chứa hạt rắn.
Cặn bẩn, xỉ hàn hoặc dị vật trong đường ống có thể đi vào bơm, làm tắc bánh công tác và giảm lưu lượng.
Vì vậy, trước khi đưa hệ thống vào vận hành cần súc rửa sạch đường ống và bố trí lưới lọc hoặc bộ lọc tại đường hút.
Khi hệ thống sử dụng dầu ở nhiệt độ cao, RY80-50-250A cần được gia nhiệt sơ bộ trước khi khởi động.
Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Việc tăng nhiệt từ từ giúp hạn chế sốc nhiệt và giúp các chi tiết của bơm giãn nở đồng đều hơn.
Trong quá trình sản xuất, nhu cầu nhiệt của nhà máy có thể thay đổi. Tuy nhiên, RY80-50-250A không nên vận hành ở lưu lượng quá thấp.
Theo hướng dẫn, bơm không nên làm việc dưới 30% lưu lượng thiết kế.
Nếu hệ thống thường xuyên giảm tải, cần xem xét bố trí đường bypass để vẫn duy trì lượng dầu tối thiểu đi qua bơm.
Khi RY80-50-250A hoạt động trong nhà máy, cần thường xuyên theo dõi áp suất cửa xả, độ rung, nhiệt độ ổ trục và nhiệt độ thân bơm.
Nếu xuất hiện tiếng ồn bất thường, rung mạnh hoặc nhiệt độ ổ trục tăng cao, cần dừng bơm để kiểm tra.
Việc kiểm soát các thông số này giúp duy trì vòng tuần hoàn dầu nóng ổn định và hạn chế hư hỏng thiết bị.
Bơm dầu truyền nhiệt RY80-50-250A trong nhà máy cần tuần hoàn dầu nóng phù hợp với nhiệm vụ vận chuyển liên tục dầu tải nhiệt giữa nguồn gia nhiệt và các thiết bị sử dụng nhiệt.
Với lưu lượng khoảng 43 m³/h, cột áp 60 m, động cơ 15 kW và khả năng làm việc với môi chất nhiệt độ cao, RY80-50-250A phù hợp với nhiều hệ thống tuần hoàn dầu nóng trong nhà máy.
Để bơm hoạt động ổn định, cần lựa chọn đúng điểm làm việc, đảm bảo dầu sạch, gia nhiệt từ từ, duy trì lưu lượng phù hợp và thường xuyên kiểm tra tình trạng vận hành của bơm
Cánh bơm trong Bơm dầu truyền nhiệt RY80-50-250A là bộ phận trực tiếp tham gia tạo dòng chảy và truyền năng lượng cho dầu tải nhiệt. Trong tài liệu kỹ thuật, bộ phận này thuộc bánh công tác, cùng với trục bơm và đai ốc hãm bánh công tác tạo thành cụm rôto của bơm.
RY80-50-250A có cửa hút bố trí theo hướng trục. Khi bánh công tác quay, dầu tải nhiệt đi vào khu vực tâm bánh công tác.
Các cánh trên bánh công tác tiếp nhận dòng dầu này và bắt đầu truyền năng lượng cho môi chất. Đây là bước đầu tiên trong quá trình tạo dòng tuần hoàn dầu nóng qua bơm.
Vai trò quan trọng nhất của cánh bơm là truyền cơ năng từ trục sang dòng dầu.

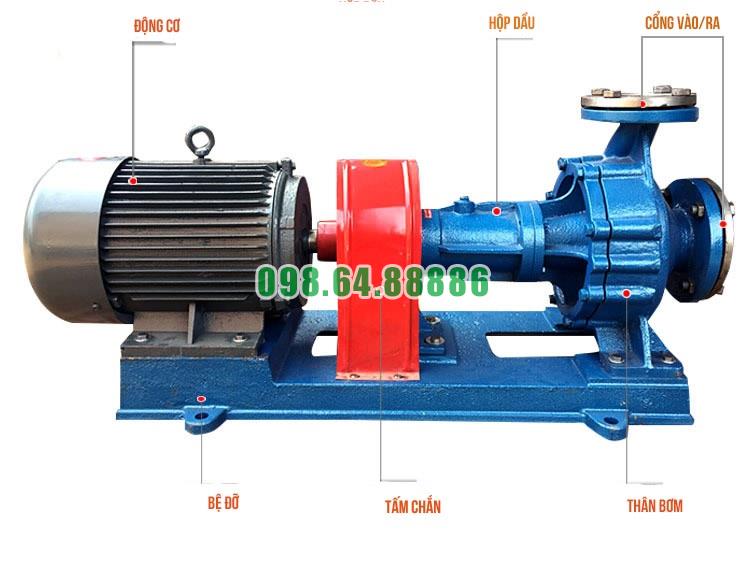

Động cơ truyền mô-men qua khớp nối mềm đến trục bơm. Trục làm bánh công tác quay, từ đó các cánh trên bánh công tác tác động lên dầu và đẩy dầu từ vùng tâm ra phía ngoài.
Nhờ quá trình này, dầu nhận thêm năng lượng để tiếp tục di chuyển qua thân bơm và đi vào đường ống xả.
Khả năng tạo lưu lượng của RY80-50-250A phụ thuộc trực tiếp vào bánh công tác và các cánh của nó.
Theo thông số công bố, model RY80-50-250A có điểm làm việc khoảng 43 m³/h tại tốc độ 2.900 vòng/phút.
Điều đó cho thấy cánh bơm giữ vai trò trung tâm trong việc duy trì lượng dầu cần thiết đi qua hệ thống tuần hoàn.
Ngoài lưu lượng, cánh bơm còn giúp tạo cột áp.
Khi dầu được đẩy từ tâm ra ngoài bánh công tác, năng lượng của dòng dầu tăng lên. Sau đó, thân bơm dẫn dòng về phía cửa xả.
Tại điểm làm việc công bố, RY80-50-250A đạt cột áp khoảng 60 m.
Vì vậy, cánh bơm chính là một trong những bộ phận quyết định khả năng thắng trở lực của đường ống và thiết bị trong hệ thống dầu tải nhiệt.
Trong tên model RY80-50-250A, số 250 thể hiện đường kính ngoài danh nghĩa của bánh công tác.
Ký hiệu A cho biết bánh công tác đã được tiện hoặc cắt giảm đường kính lần thứ nhất.
Điều này có ý nghĩa trực tiếp đối với đặc tính thủy lực của bơm. Khi đường kính bánh công tác được giảm, lưu lượng, cột áp và công suất yêu cầu cũng thay đổi theo.
Với phiên bản RY80-50-250A, điểm làm việc công bố là 43 m³/h và 60 m.
Cánh bơm tiếp xúc trực tiếp với dầu tải nhiệt trong suốt quá trình vận hành.
Theo tài liệu của dòng RY, bơm được sử dụng cho môi chất có nhiệt độ không vượt quá 350°C, có tính ăn mòn yếu và không chứa hạt rắn.
Vì vậy, bánh công tác và các cánh của nó phải làm việc trong điều kiện vừa chịu tác động thủy lực, vừa chịu ảnh hưởng của nhiệt độ cao.
Dị vật hoặc cặn trong đường ống có thể làm bánh công tác bị tắc.
Khi cánh bơm bị bám cặn hoặc mắc dị vật, lưu lượng và cột áp có thể giảm rõ rệt.
Do đó, trước khi vận hành, hệ thống đường ống cần được súc rửa sạch và nên có lưới lọc hoặc bộ lọc tại đường hút để hạn chế cặn, xỉ hàn và vật rắn đi vào bánh công tác.
Chiều quay của bánh công tác ảnh hưởng trực tiếp đến khả năng bơm dầu.
Theo hướng dẫn của dòng RY, khi quan sát từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ.
Nếu quay sai chiều, cánh bơm không tạo được lưu lượng và cột áp theo đúng thiết kế.
Vai trò của cánh bơm không chỉ là tạo dòng chảy mà còn phải duy trì dòng dầu trong vùng vận hành phù hợp.
Tài liệu yêu cầu không vận hành bơm ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế.
Nếu lưu lượng quá thấp, điều kiện thủy lực quanh bánh công tác có thể trở nên bất lợi, ảnh hưởng đến độ ổn định của bơm.
Nếu bánh công tác bị tắc, mòn hoặc làm việc sai tốc độ, hiệu suất của bơm sẽ giảm.
Dấu hiệu thường gặp là lưu lượng hoặc cột áp thấp hơn thiết kế.
Trong trường hợp này, cần kiểm tra bánh công tác, tốc độ động cơ, tình trạng đường ống và điểm làm việc thực tế của hệ thống.
Vai trò của cánh bơm trong Bơm dầu truyền nhiệt RY80-50-250A là tiếp nhận dầu tại tâm bánh công tác, truyền năng lượng cho dòng dầu, tạo lưu lượng và góp phần hình thành cột áp để dầu có thể tuần hoàn qua hệ thống.
Với model RY80-50-250A, bánh công tác thuộc nhóm đường kính danh nghĩa 250 mm và đã được tiện giảm lần thứ nhất, phù hợp với điểm làm việc khoảng 43 m³/h và 60 m tại 2.900 vòng/phút.
Có thể xem cánh bơm là bộ phận cốt lõi quyết định khả năng vận chuyển dầu của RY80-50-250A. Vì vậy, giữ bánh công tác sạch, quay đúng chiều và vận hành trong vùng lưu lượng phù hợp là những điều kiện quan trọng để bơm duy trì hiệu quả làm việc ổn định

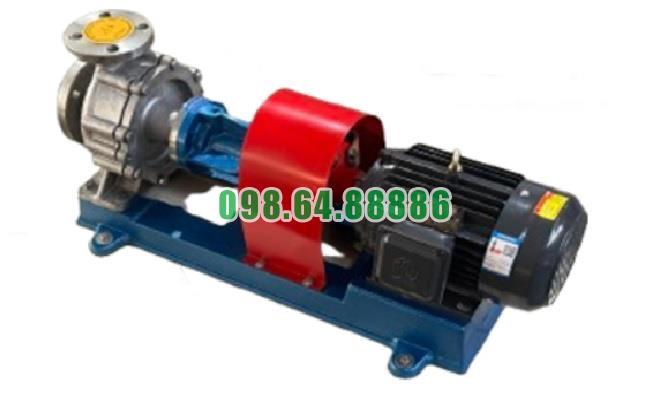

Bơm dầu truyền nhiệt RY80-50-250A cột áp 60 m, công suất 15 kW, lưu lượng 43 m3/h
