Bơm tuần hoàn dầu truyền nhiệt RY100-65-200 lưu lượng 100 m3/h, cột áp 50 m, công suất 22 kW

Thiết kế Bơm dầu truyền nhiệt RY100-65-200 hướng đến hiệu suất bơm cao

Bơm dầu truyền nhiệt RY100-65-200 được thiết kế theo nguyên lý bơm ly tâm, trong đó cấu trúc dòng chảy, bánh công tác, thân bơm và cụm truyền động được bố trí nhằm duy trì lưu lượng ổn định và giảm tổn thất trong quá trình vận hành.

Bánh công tác tạo dòng chảy hiệu quả

Bánh công tác là bộ phận trực tiếp truyền năng lượng cho dầu truyền nhiệt. Với đường kính danh nghĩa 200 mm và tốc độ quay 2.900 vòng/phút, bánh công tác giúp tạo lưu lượng và cột áp phù hợp với yêu cầu của hệ thống.

Tại điểm làm việc 100 m³/h và 50 m, hiệu suất của bơm đạt khoảng 74%, cho thấy khả năng chuyển đổi năng lượng tương đối tốt khi bơm hoạt động đúng vùng thiết kế.

Bố trí cửa hút và cửa xả hợp lý

Cửa hút của bơm được bố trí theo hướng trục, còn cửa xả theo hướng tâm. Cách bố trí này phù hợp với nguyên lý của bơm ly tâm, giúp dòng dầu đi vào bánh công tác thuận lợi và được dẫn ra cửa xả sau khi nhận năng lượng.

Cụm trục và ổ bi giúp giảm tổn thất cơ khí

Trục bơm, ổ bi và khớp nối được bố trí đồng bộ để duy trì chuyển động quay ổn định. Khi bơm và động cơ được căn chỉnh đúng tâm, ma sát và rung động được giảm, từ đó hạn chế tổn thất cơ khí và hỗ trợ duy trì hiệu suất vận hành.

Thiết kế tản nhiệt tự nhiên

Bơm RY100-65-200 sử dụng cơ chế tản nhiệt tự nhiên, giúp kết cấu gọn hơn và giảm nhu cầu sử dụng hệ thống làm mát bằng nước. Thiết kế này góp phần đơn giản hóa hệ thống và giảm năng lượng tiêu thụ cho các thiết bị phụ trợ.

Hiệu suất phụ thuộc vào đúng điểm làm việc

Để đạt hiệu quả cao, bơm cần vận hành gần điểm thiết kế. Với model RY100-65-200, điểm 100 m³/h – 50 m – 2.900 vòng/phút là một điểm làm việc có hiệu suất khoảng 74%.

Nếu bơm hoạt động quá xa vùng này, hiệu suất có thể giảm và mức tiêu thụ năng lượng tăng.

Thiết kế Bơm dầu truyền nhiệt RY100-65-200 hướng đến hiệu suất bơm cao nhờ sự kết hợp giữa bánh công tác phù hợp, bố trí dòng chảy hợp lý, cụm trục ổn định và cơ chế tản nhiệt tự nhiên.

Tại điểm làm việc 100 m³/h, cột áp 50 m, bơm đạt hiệu suất khoảng 74%. Để duy trì hiệu quả này, cần lựa chọn đúng điểm làm việc, căn chỉnh đồng tâm chính xác và bảo đảm hệ thống đường ống có trở lực phù hợp.

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

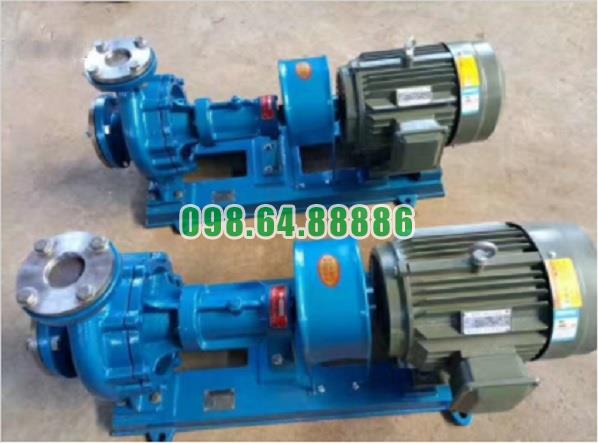

Hình ảnh thực tế bơm dầu truyền nhiệt RY
