Quá trình hút và đẩy chất tải nhiệt của bơm dầu truyền nhiệt RY125-80-250
Bơm dầu truyền nhiệt RY125-80-250 thực hiện hai quá trình chính để đưa chất tải nhiệt đi qua hệ thống là hút dầu vào cửa hút và đẩy dầu ra cửa xả. Hai quá trình này diễn ra liên tục nhờ chuyển động quay của bánh công tác, tạo thành dòng tuần hoàn cho hệ thống dầu nóng.
Trong quá trình hút, dầu truyền nhiệt từ đường hồi hoặc khu vực cấp dầu đi vào vùng tâm bánh công tác. Trong quá trình đẩy, dầu nhận năng lượng từ bánh công tác, đi qua thân bơm và được đưa vào đường ống xả với lưu lượng, cột áp phù hợp.
Hiệu quả hút và đẩy của RY125-80-250 phụ thuộc vào tốc độ quay, cấu tạo bánh công tác, tình trạng đường ống, độ nhớt của dầu, nhiệt độ vận hành và tổng trở lực của hệ thống.
Nguyên lý chung của quá trình hút và đẩy dầu tải nhiệt
Bơm RY125-80-250 hoạt động theo nguyên lý ly tâm. Động cơ truyền mô men qua khớp nối và trục bơm đến bánh công tác. Khi bánh công tác quay, các cánh bơm tác động lên dầu và làm dầu di chuyển từ tâm ra phía ngoài.
Sự dịch chuyển này làm áp suất ở vùng tâm bánh công tác giảm xuống, tạo điều kiện để dầu đi vào cửa hút. Dầu sau đó được đẩy ra mép ngoài bánh công tác với vận tốc cao và đi vào thân bơm.
Thân bơm có nhiệm vụ dẫn hướng dòng dầu, đồng thời chuyển đổi một phần động năng thành áp năng. Áp suất được hình thành giúp dầu đi qua đường ống, thiết bị trao đổi nhiệt và các cụm sử dụng nhiệt.
Vai trò của bánh công tác
Bánh công tác là bộ phận trung tâm trong cả quá trình hút và đẩy. Hình dạng cánh, đường kính, tốc độ quay và tình trạng bề mặt bánh công tác ảnh hưởng trực tiếp đến khả năng tạo dòng.
Bánh công tác bị mòn, bám cặn hoặc mất cân bằng có thể làm giảm lưu lượng, hạ áp suất xả và tăng rung động. Vì vậy, tình trạng bánh công tác cần được kiểm tra khi bơm có dấu hiệu hoạt động không ổn định.
Vai trò của thân bơm
Thân bơm bao quanh bánh công tác và tạo đường dẫn cho dầu từ vùng mép ngoài đến cửa xả. Hình dạng buồng bơm ảnh hưởng đến mức tổn thất và khả năng chuyển đổi vận tốc thành áp suất.
Thân bơm cần giữ được độ cứng trong điều kiện dầu nóng và áp suất tuần hoàn. Cặn bám hoặc mài mòn bên trong thân bơm có thể làm dòng chảy bị cản trở.
Quá trình hút chất tải nhiệt vào bơm
Quá trình hút bắt đầu khi bánh công tác quay và tạo vùng áp suất thấp tại khu vực tâm. Dầu tải nhiệt từ đường hồi di chuyển đến cửa hút nhờ chênh lệch áp suất giữa phía ngoài và phía trong bơm.
Dầu cần đi vào bơm liên tục, không bị gián đoạn bởi khí, cặn hoặc van đóng sai vị trí. Nếu điều kiện hút không phù hợp, bánh công tác không được cấp đủ dầu và khả năng đẩy dầu sẽ giảm.
Dầu đi qua cửa hút
Cửa hút là vị trí đầu tiên tiếp nhận chất tải nhiệt. Kích thước cửa hút và đường ống phải phù hợp với lưu lượng cũng như độ nhớt của dầu.
Đường hút quá nhỏ hoặc có nhiều co gấp sẽ làm tăng tổn thất áp suất. Khi đó, áp suất tại cửa hút giảm và bơm có thể phát sinh rung động, tiếng ồn hoặc hiện tượng xâm thực.
Dầu đi vào tâm bánh công tác
Sau khi qua cửa hút, dầu đi vào vùng tâm bánh công tác. Đây là khu vực có áp suất thấp hơn so với phía ngoài bánh công tác.
Dòng dầu cần được phân bố đều vào tâm bánh công tác. Nếu dòng vào bị lệch hoặc có khí, bánh công tác sẽ nhận năng lượng không đều và hiệu suất bơm giảm.
Điều kiện bảo đảm quá trình hút ổn định
Để bơm RY125-80-250 hút dầu hiệu quả, hệ thống phải bảo đảm đủ lượng dầu, đường hút thông thoáng và hạn chế tối đa khí lọt vào. Bơm cũng cần được đặt tại vị trí phù hợp so với nguồn dầu.
Độ nhớt và nhiệt độ của dầu ảnh hưởng lớn đến lực cản trên đường hút. Dầu càng đặc, quá trình hút càng cần nhiều năng lượng và tổn thất áp suất càng lớn.
Bảo đảm đủ dầu tại cửa hút
Bơm không được vận hành khi mức dầu quá thấp hoặc đường hút chưa được nạp đầy. Thiếu dầu làm bánh công tác không tạo được dòng liên tục và có thể làm phớt quá nhiệt.
Trước khi khởi động, cần kiểm tra mức dầu, van đường hút và khả năng cấp dầu từ bình hoặc đường hồi.
Hạn chế khí trong đường hút
Không khí hoặc hơi trong đường hút làm giảm độ liên tục của dòng chất tải nhiệt. Bơm có thể phát ra tiếng kêu, rung động và giảm lưu lượng.
Đường ống cần được bố trí hạn chế điểm tích khí. Các vị trí cao và khu vực bình giãn nở cần được kiểm tra để bảo đảm hệ thống được xả khí phù hợp.
Kiểm soát nhiệt độ và độ nhớt
Khi dầu ở nhiệt độ thấp, độ nhớt thường cao hơn. Lực cản trên đường hút tăng và động cơ có thể phải làm việc với tải lớn hơn.
Quy trình khởi động cần được thực hiện từ từ để dầu đạt điều kiện lưu thông phù hợp. Không nên tăng tải đột ngột khi dầu còn quá đặc.
Quá trình đẩy chất tải nhiệt ra khỏi bơm
Sau khi dầu đi vào tâm bánh công tác, các cánh bơm truyền năng lượng và đẩy dầu về phía mép ngoài. Dầu rời bánh công tác với vận tốc cao rồi đi vào thân bơm.
Tại thân bơm, dòng dầu được thu gom và chuyển hướng đến cửa xả. Một phần vận tốc được chuyển thành áp suất, tạo lực đẩy để dầu đi qua đường ống và thiết bị sử dụng nhiệt.
Dầu rời mép ngoài bánh công tác
Lực ly tâm làm dầu chuyển động từ vùng tâm đến vùng mép ngoài. Tốc độ quay và hình dạng cánh quyết định mức năng lượng được truyền cho dầu.
Nếu tốc độ quay không phù hợp hoặc bánh công tác bị hư hỏng, dầu có thể không đạt vận tốc cần thiết. Khi đó, áp suất xả và lưu lượng thực tế giảm.
Dầu đi qua thân bơm
Thân bơm dẫn dòng dầu từ mép ngoài bánh công tác đến cửa xả. Kết cấu buồng bơm giúp chuyển đổi động năng thành áp năng.
Nếu thân bơm bị mòn, biến dạng hoặc có cặn, dòng dầu có thể bị rối và tổn thất tăng. Việc kiểm tra bên trong thân bơm cần được thực hiện khi bơm suy giảm hiệu suất.
Dầu đi vào đường xả
Dầu sau khi được tăng áp sẽ đi qua cửa xả vào đường ống cấp. Áp suất xả phải đủ để thắng tổng trở lực của đường ống, van, bộ lọc, thiết bị trao đổi nhiệt và các nhánh sử dụng nhiệt.
Đường xả bị tắc hoặc có trở lực quá lớn làm áp suất trong thân bơm tăng và ảnh hưởng đến tải của động cơ. Cần kiểm tra các van và thiết bị trên đường xả khi áp suất thay đổi bất thường.
Mối quan hệ giữa quá trình hút và đẩy
Quá trình hút và đẩy của bơm diễn ra liên tục nhưng phụ thuộc lẫn nhau. Nếu bơm hút không đủ dầu, bánh công tác không thể tạo dòng đẩy ổn định.
Ngược lại, nếu đường xả có trở lực quá cao, điều kiện làm việc của bơm thay đổi và có thể ảnh hưởng đến khả năng hút. Vì vậy, cần đánh giá cả hai phía khi kiểm tra hệ thống.
Khi quá trình hút bị hạn chế
Đường hút bị tắc, van đóng, bộ lọc bẩn hoặc dầu quá nhớt sẽ làm lượng dầu vào bơm giảm. Bơm có thể rung, phát tiếng ồn hoặc không đạt lưu lượng.
Không nên chỉ tăng tốc độ động cơ để khắc phục tình trạng này. Cần kiểm tra và xử lý nguyên nhân tại đường hút trước.
Khi quá trình đẩy bị hạn chế
Đường xả bị tắc, van chưa mở, thiết bị trao đổi nhiệt có trở lực cao hoặc đường ống quá nhỏ sẽ làm dầu khó thoát khỏi bơm.
Áp suất xả có thể tăng, dòng điện động cơ thay đổi và nhiệt độ bơm tăng. Cần kiểm tra đường xả và điểm làm việc trước khi tiếp tục vận hành.
Ảnh hưởng của nhiệt độ dầu đến quá trình hút và đẩy
Nhiệt độ ảnh hưởng đến độ nhớt và khả năng chảy của dầu tải nhiệt. Khi dầu nóng đến mức phù hợp, độ nhớt giảm và quá trình hút, đẩy thường thuận lợi hơn.
Tuy nhiên, nhiệt độ quá cao có thể làm dầu bị oxy hóa, tạo cặn hoặc ảnh hưởng đến phớt. Vì vậy, nhiệt độ phải được kiểm soát trong giới hạn của loại dầu và bơm.
Giai đoạn khởi động
Trong giai đoạn khởi động, dầu có thể còn lạnh và đặc. Bơm cần được cấp đủ dầu, khởi động theo trình tự phù hợp và theo dõi dòng điện động cơ.
Khi dầu bắt đầu lưu thông và nhiệt độ tăng dần, lưu lượng cùng áp suất có thể thay đổi. Người vận hành cần điều chỉnh từ từ, tránh tạo tải đột ngột.
Giai đoạn vận hành ổn định
Khi dầu đạt nhiệt độ làm việc, bơm RY125-80-250 cần duy trì áp suất hút và áp suất xả ổn định. Chênh lệch nhiệt độ giữa đường cấp và đường hồi có thể được theo dõi để đánh giá quá trình truyền nhiệt.
Nếu nhiệt độ tăng nhưng lưu lượng giảm, cần kiểm tra điều kiện hút, đường xả và chất lượng dầu.
Ảnh hưởng của đường ống đến quá trình hút dầu
Đường hút quyết định lượng chất tải nhiệt được cung cấp cho bơm. Đường ống cần có kích thước phù hợp, chiều dài hợp lý và ít đoạn co gấp để giảm tổn thất.
Giá đỡ đường ống phải được bố trí đúng để không truyền lực lên mặt bích và thân bơm. Lực từ đường ống có thể làm lệch bơm, ảnh hưởng đến trục và phớt.
Hạn chế tổn thất tại đường hút
Van, bộ lọc và co nối trên đường hút cần được lựa chọn, bố trí phù hợp. Bộ lọc bẩn làm giảm áp suất trước cửa hút và hạn chế dòng dầu.
Cần vệ sinh bộ lọc theo tình trạng thực tế và kiểm tra đường hút khi lưu lượng giảm hoặc bơm rung bất thường.
Hạn chế xâm thực
Xâm thực có thể xảy ra khi áp suất tại cửa hút quá thấp. Bọt hơi hình thành trong dòng dầu rồi sụp đổ tại vùng áp suất cao, gây tiếng ồn, rung động và ảnh hưởng đến bề mặt bánh công tác.
Giảm tổn thất đường hút, bảo đảm đủ dầu và kiểm soát nhiệt độ giúp hạn chế nguy cơ này.
Ảnh hưởng của đường xả đến quá trình đẩy dầu
Đường xả phải đáp ứng lưu lượng và cột áp mà hệ thống yêu cầu. Tổng trở lực bao gồm ma sát đường ống, van, bộ lọc, co nối, thiết bị trao đổi nhiệt và các nhánh phân phối.
Nếu tổng trở lực vượt quá khả năng của bơm, lưu lượng thực tế sẽ giảm. Nếu đường xả quá thông thoáng so với thiết kế, lưu lượng có thể tăng và làm thay đổi tải động cơ.
Kiểm soát van trên đường xả
Van đường xả cần được mở và điều chỉnh theo quy trình. Đóng mở đột ngột có thể tạo dao động áp suất và ảnh hưởng đến bơm.
Không nên dùng van đường hút để điều chỉnh lưu lượng vì có thể làm giảm điều kiện cấp dầu và tăng nguy cơ xâm thực.
Theo dõi áp suất xả
Áp suất xả phản ánh khả năng đẩy chất tải nhiệt qua hệ thống. Áp suất thấp có thể liên quan đến bánh công tác mòn, đường xả rò rỉ hoặc bơm làm việc ngoài điểm thiết kế.
Áp suất cao có thể do đường xả bị tắc, van chưa mở hoặc thiết bị trao đổi nhiệt có trở lực bất thường.
Dấu hiệu quá trình hút và đẩy không ổn định
Khi quá trình hút và đẩy diễn ra đúng, bơm có dòng dầu ổn định, áp suất phù hợp, tiếng ồn và độ rung nằm trong giới hạn cho phép. Mọi thay đổi rõ rệt cần được kiểm tra.
Lưu lượng giảm có thể xuất phát từ đường hút, bánh công tác, dầu hoặc đường xả. Không nên kết luận nguyên nhân chỉ từ một thông số.
Dấu hiệu ở phía hút
Tiếng kêu lạ, rung mạnh, áp suất hút giảm hoặc dòng dầu không đều thường liên quan đến thiếu dầu, có khí, bộ lọc bẩn hoặc đường hút bị cản trở.
Cần kiểm tra từ nguồn dầu đến cửa hút, bao gồm mức dầu, van, bộ lọc, mối nối và điểm tích khí.
Dấu hiệu ở phía đẩy
Áp suất xả không đạt, lưu lượng thấp hoặc động cơ tăng dòng có thể liên quan đến đường xả bị tắc, van đóng, thiết bị có trở lực cao hoặc bánh công tác bị mòn.
Cần kiểm tra đường xả, thân bơm và bánh công tác trước khi điều chỉnh tốc độ hoặc thay đổi chế độ vận hành.
Kiểm tra và bảo dưỡng để duy trì khả năng hút đẩy
Bảo dưỡng bơm RY125-80-250 cần tập trung vào đường hút, đường xả, bánh công tác, thân bơm, phớt, ổ trục và chất lượng dầu. Các bộ phận này đều ảnh hưởng đến quá trình hút và đẩy chất tải nhiệt.
Theo dõi áp suất, nhiệt độ, dòng điện, độ rung và tiếng ồn giúp nhận biết sớm sự suy giảm hiệu suất.
Kiểm tra bánh công tác và thân bơm
Bánh công tác cần được kiểm tra mài mòn, bám cặn và mất cân bằng. Thân bơm cần được kiểm tra cặn bám, ăn mòn và tình trạng buồng dẫn dòng.
Nếu dòng dầu giảm dù đường ống thông thoáng, cần xem xét các bộ phận này.
Kiểm tra phớt và ổ trục
Phớt rò rỉ có thể làm mất dầu và ảnh hưởng đến điều kiện làm việc. Ổ trục nóng hoặc rung có thể làm trục quay không ổn định, tác động đến cả quá trình hút và đẩy.
Cần xử lý sớm các dấu hiệu bất thường để bảo vệ cụm bơm.
Kiểm soát chất lượng dầu
Dầu có cặn, tạp chất hoặc bị biến chất làm tăng độ nhớt, mài mòn bánh công tác và gây tắc đường ống. Kiểm soát chất lượng dầu giúp duy trì điều kiện hút đẩy ổn định.
Không nên sử dụng dầu không phù hợp với nhiệt độ và vật liệu của bơm.
Quá trình hút và đẩy chất tải nhiệt của bơm dầu truyền nhiệt RY125-80-250 diễn ra nhờ chuyển động quay của bánh công tác. Dầu được hút vào vùng tâm bánh công tác, nhận năng lượng, di chuyển ra phía ngoài và được đẩy qua thân bơm đến đường xả.
Khả năng hút phụ thuộc vào mức dầu, đường ống, độ nhớt, nhiệt độ và tình trạng không khí trong hệ thống. Khả năng đẩy phụ thuộc vào bánh công tác, thân bơm, tốc độ quay, cột áp và tổng trở lực đường xả.
Khi đường hút thông thoáng, đường xả phù hợp, dầu đạt điều kiện làm việc và bơm được bảo trì đúng cách, RY125-80-250 có thể duy trì dòng chất tải nhiệt ổn định, hỗ trợ hiệu quả cho hệ thống tuần hoàn dầu nóng.

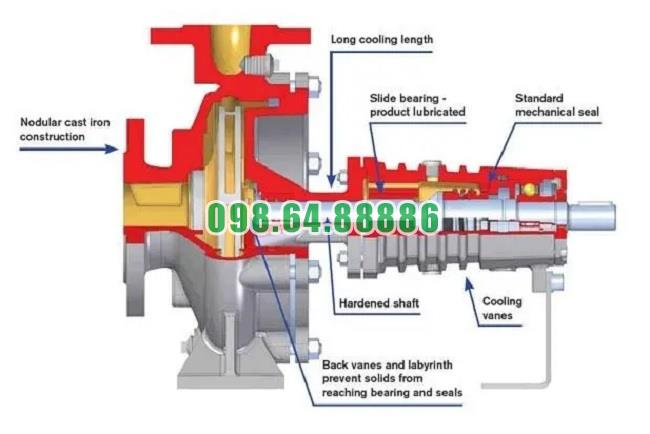

Cấu tạo chi tiết của bơm dầu truyền nhiệt RY125-80-250
Bơm dầu truyền nhiệt RY125-80-250 là bơm ly tâm được sử dụng để tuần hoàn dầu tải nhiệt trong hệ thống dầu nóng. Thiết bị gồm cụm thủy lực, cụm trục quay, bộ phận làm kín, cụm ổ trục, hệ thống truyền động và bệ lắp đặt.
Các bộ phận này phối hợp để hút dầu từ đường hồi, tạo áp suất, đưa dầu qua đường cấp và duy trì chu trình tuần hoàn giữa lò gia nhiệt với thiết bị sử dụng nhiệt. Cấu tạo của bơm phải đáp ứng yêu cầu làm việc ở nhiệt độ cao, chịu tải liên tục và hạn chế rò rỉ dầu.
Trong ký hiệu RY125-80-250, các con số thường được dùng để thể hiện kích thước danh nghĩa của cửa hút, cửa xả và đường kính cánh bơm theo quy ước của dòng sản phẩm. Cách thể hiện có thể thay đổi theo nhà sản xuất, vì vậy khi thay thế linh kiện cần đối chiếu bản vẽ và thông số của đúng phiên bản.
Cụm thân bơm và khoang thủy lực

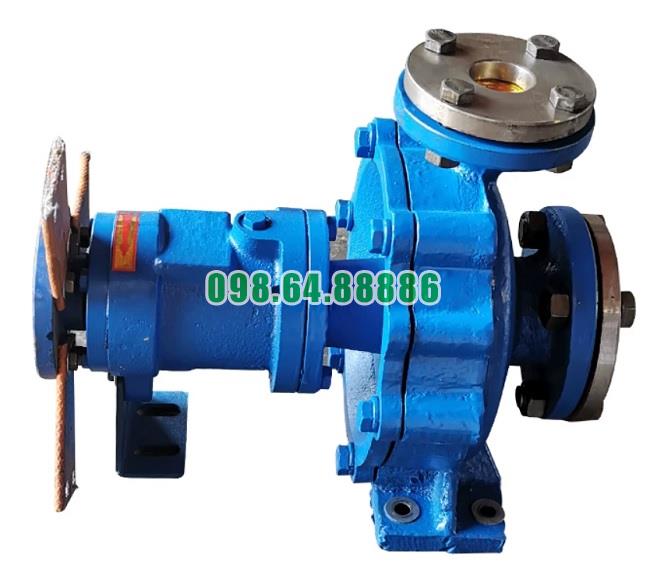

Thân bơm
Thân bơm là phần vỏ chính bao quanh cánh bơm và tạo thành khoang dẫn dầu. Bộ phận này chịu áp suất bên trong, nhiệt độ của dầu và lực tác động do dòng chảy.
Thân bơm thường có kết cấu chắc chắn để hạn chế biến dạng khi nhiệt độ thay đổi. Bề mặt bên trong được thiết kế nhằm dẫn dầu từ cánh bơm đến cửa xả với tổn thất phù hợp.
Độ chính xác của thân bơm ảnh hưởng đến khe hở giữa cánh và vỏ. Nếu thân bị mòn hoặc biến dạng, hiệu suất thủy lực giảm và bơm có thể không đạt lưu lượng, cột áp yêu cầu.
Khoang xoắn
Khoang xoắn nằm bên trong thân bơm, bao quanh khu vực cánh bơm. Dòng dầu sau khi rời khỏi cánh được thu gom trong khoang này và dẫn về phía cửa xả.
Kết cấu khoang xoắn giúp chuyển một phần vận tốc của dầu thành áp suất. Nhờ đó, dầu có đủ năng lượng để đi qua đường ống, van, bộ trao đổi nhiệt và áo gia nhiệt.
Nếu khoang xoắn bị bám cặn, mòn hoặc có khe hở không phù hợp, dòng dầu dễ bị rối và áp suất đầu đẩy có thể giảm.
Cửa hút
Cửa hút là vị trí dầu truyền nhiệt đi vào bơm. Cửa thường được bố trí theo hướng giúp dầu tiến vào vùng tâm cánh với tổn thất thấp.
Điều kiện tại cửa hút ảnh hưởng trực tiếp đến khả năng tạo dòng. Đường hút cần thông thoáng, kín và có đủ dầu. Nếu có khí hoặc cặn, bơm có thể rung, phát tiếng ồn và giảm lưu lượng.
Cửa xả
Cửa xả đưa dầu sau khi được cánh bơm gia tốc ra đường cấp của hệ thống. Áp suất tại cửa xả phải đủ để dầu vượt qua tổng trở lực của mạch.
Mặt bích cửa xả cần được kết nối đúng tâm với đường ống. Đường ống không được tạo lực kéo hoặc lực ép lên thân bơm vì có thể làm biến dạng mặt bích và ảnh hưởng đến độ đồng tâm.
Mặt ghép và nắp sau
Mặt ghép nối thân bơm với nắp sau hoặc cụm ổ trục. Các bề mặt này cần được gia công phẳng để giữ độ kín và duy trì vị trí chính xác của trục.
Nắp sau khép kín khoang bơm, đồng thời giữ vị trí cho phớt cơ khí. Gioăng tại mặt ghép phải phù hợp với nhiệt độ và loại dầu truyền nhiệt.
Cụm cánh bơm

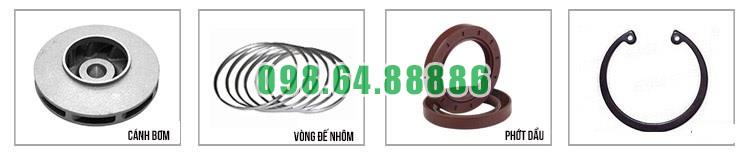

Cánh bơm
Cánh bơm là bộ phận trực tiếp truyền năng lượng từ trục quay sang dầu. Dầu đi vào tâm cánh, sau đó được đẩy ra phía ngoài nhờ lực ly tâm.
Hình dạng, đường kính, số lượng cánh và góc dẫn dòng ảnh hưởng đến lưu lượng và cột áp. Cánh được thiết kế phù hợp giúp dầu đi qua bơm ổn định và hạn chế tổn thất.
Moay-ơ cánh bơm
Moay-ơ là phần trung tâm của cánh, kết nối cánh với trục bơm. Vị trí lắp phải chắc chắn để mô-men xoắn được truyền đều.
Nếu moay-ơ bị lỏng, nứt hoặc lắp không đúng, cánh có thể rung hoặc lệch khi quay. Tình trạng này ảnh hưởng đến trục, ổ trục và phớt cơ khí.
Cân bằng cánh bơm
Cánh bơm cần được cân bằng để lực quay phân bố đều. Cánh mất cân bằng tạo rung, tiếng ồn và tải bất thường lên trục.
Rung kéo dài làm giảm tuổi thọ ổ trục, khớp nối và phớt. Khi bơm giảm lưu lượng hoặc rung mạnh, cần kiểm tra tình trạng cánh và khả năng bám cặn.
Khe hở giữa cánh và thân bơm
Khe hở làm việc giữa cánh và thân bơm ảnh hưởng đến lượng dầu hồi bên trong. Khe hở quá lớn làm giảm hiệu suất và cột áp.
Khe hở quá nhỏ có thể làm cánh cọ vào thân khi nhiệt độ thay đổi hoặc trục bị lệch. Vì vậy, kích thước khe hở phải phù hợp với thiết kế và điều kiện giãn nở nhiệt.
Cụm trục và chi tiết truyền động
Trục bơm
Trục bơm truyền mô-men xoắn từ khớp nối đến cánh bơm. Trục cần có độ cứng, độ bền và độ đồng tâm phù hợp với tốc độ quay của thiết bị.
Trục bị cong hoặc mòn có thể làm cánh quay lệch, gây rung và làm phớt nhanh hỏng. Bề mặt trục tại vị trí lắp phớt cần nhẵn và không có rãnh mòn sâu.
Then và vị trí lắp cánh
Then giúp truyền mô-men xoắn giữa trục và moay-ơ cánh. Vị trí lắp then cần chắc chắn và đúng kích thước.
Then bị mòn hoặc lắp lỏng có thể làm cánh bơm rung, tạo tiếng va đập và giảm hiệu suất truyền động. Khi bảo trì, cần kiểm tra cả then và rãnh then.
Khớp nối
Khớp nối liên kết trục bơm với trục động cơ. Bộ phận này truyền công suất và có thể bù một phần sai lệch nhỏ giữa hai trục tùy thiết kế.
Khớp nối phải được căn chỉnh đồng tâm. Nếu lệch trục, lực tác động lên ổ trục và phớt tăng, làm bơm rung và tiêu thụ nhiều năng lượng hơn.
Tấm che khớp nối
Tấm che bao quanh khu vực khớp nối, bảo vệ người vận hành khỏi chi tiết quay. Tấm che cũng hạn chế vật lạ tiếp xúc với bộ phận truyền động.
Không nên vận hành bơm khi tấm che chưa được lắp chắc chắn. Việc kiểm tra khớp nối phải được thực hiện sau khi bơm dừng và ngắt nguồn điện.
Cụm phớt và các bộ phận làm kín
Phớt cơ khí
Phớt cơ khí được bố trí tại vị trí trục đi qua thân bơm. Nhiệm vụ của phớt là giữ dầu truyền nhiệt bên trong khoang bơm trong khi trục vẫn quay.
Phớt gồm các bề mặt làm kín, vòng đệm, lò xo và các chi tiết hỗ trợ tùy cấu hình. Vật liệu phớt phải phù hợp với nhiệt độ, áp suất, tốc độ quay và tính chất của dầu.
Mặt quay và mặt tĩnh
Mặt quay gắn với trục, còn mặt tĩnh được giữ trong cụm nắp hoặc buồng phớt. Hai mặt tiếp xúc tạo thành vùng làm kín quanh trục.
Nếu hai mặt bị xước, lệch hoặc thiếu điều kiện bôi trơn, dầu có thể rò ra ngoài. Mặt phớt cần được bảo vệ khỏi cặn và nhiệt quá mức.
Lò xo và vòng đệm
Lò xo tạo lực ép cần thiết giữa các mặt phớt. Vòng đệm giúp làm kín tại các vị trí liên kết trong cụm phớt.
Nhiệt độ cao hoặc dầu không tương thích có thể làm vòng đệm mất đàn hồi. Lò xo bị ăn mòn hoặc kẹt cũng làm giảm khả năng làm kín.
Gioăng mặt ghép
Gioăng được sử dụng tại các mặt nối giữa thân bơm, nắp sau, cửa hút, cửa xả và các chi tiết liên kết. Gioăng phải chịu được nhiệt độ và tương thích với dầu tải nhiệt.
Gioăng bị chai, nứt hoặc lắp sai kích thước có thể gây rò rỉ. Siết bu lông không đều cũng làm mặt ghép mất độ kín.
Cụm ổ trục và buồng ổ trục
Buồng ổ trục
Buồng ổ trục giữ các ổ bi và hỗ trợ trục quay. Kết cấu buồng cần đủ độ cứng để hạn chế dịch chuyển của trục khi bơm hoạt động.
Một số thiết kế bố trí buồng ổ trục tách biệt tương đối với khoang dầu nóng nhằm hạn chế truyền nhiệt trực tiếp đến ổ bi và chất bôi trơn.
Ổ bi hoặc ổ trục
Ổ trục giảm ma sát giữa trục quay và phần vỏ cố định. Bộ phận này chịu tải hướng kính và một phần tải dọc trục tùy thiết kế.
Ổ trục cần được bôi trơn đúng loại, đúng lượng và làm việc trong giới hạn nhiệt phù hợp. Khi ổ bi mòn, bơm có thể rung, phát tiếng ồn và làm trục mất đồng tâm.
Vòng chặn và chi tiết định vị
Vòng chặn, vòng hãm và các chi tiết định vị giúp giữ ổ trục, trục và các bộ phận liên quan ở đúng vị trí. Nếu chi tiết định vị bị lỏng, trục có thể dịch chuyển theo hướng dọc hoặc hướng kính.
Sự dịch chuyển này ảnh hưởng đến khe hở cánh, phớt và khớp nối. Khi tháo lắp, cần lắp đúng vị trí và đúng thứ tự của các vòng chặn.
Chất bôi trơn
Chất bôi trơn giúp giảm ma sát và hỗ trợ tản nhiệt cho ổ trục. Loại chất bôi trơn phải phù hợp với tốc độ quay và nhiệt độ tại buồng ổ.
Bôi trơn thiếu làm tăng ma sát, trong khi bôi trơn quá nhiều có thể làm nhiệt tích tụ. Cần kiểm tra theo điều kiện vận hành thực tế.
Động cơ và bệ bơm

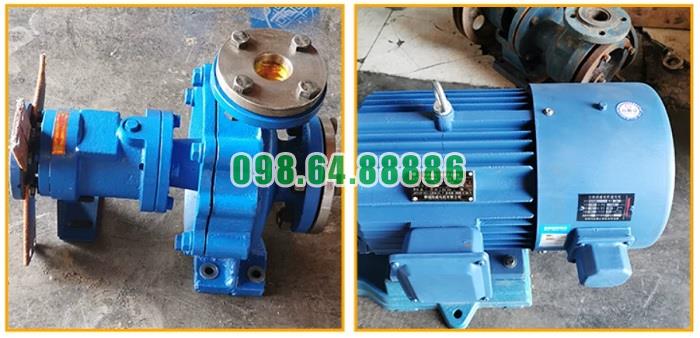

Động cơ dẫn động
Động cơ cung cấp công suất cho bơm. Công suất cần phù hợp với lưu lượng, cột áp, nhiệt độ và độ nhớt của dầu truyền nhiệt.
Động cơ quá nhỏ dễ bị quá tải, trong khi động cơ quá lớn có thể làm tăng chi phí và tải không cần thiết. Tốc độ động cơ phải phù hợp với cấu hình cánh bơm.
Bệ bơm
Bệ bơm giữ thân bơm, cụm ổ trục, khớp nối và động cơ trên cùng một kết cấu. Bệ cần đủ cứng để hạn chế rung và duy trì độ đồng tâm.
Nền lắp đặt phải phẳng và có khả năng chịu tải. Bu lông cố định cần được siết chắc chắn nhưng không làm biến dạng chân đế.
Chân đế và điểm cố định
Chân đế truyền tải trọng của cụm bơm xuống nền. Các điểm cố định cần được kiểm tra sau khi kết nối đường ống và sau giai đoạn chạy thử.
Đường ống phải có giá đỡ độc lập, không tạo lực kéo hoặc lực ép lên thân bơm. Ứng suất đường ống có thể làm lệch trục và gây rò rỉ.
Các chi tiết phụ trợ trong cấu tạo bơm
Nút xả khí
Nút xả khí được sử dụng để loại bỏ khí trong khoang bơm hoặc đường ống khi cần thiết. Khí bị giữ trong bơm làm dòng dầu không ổn định và có thể gây rung.
Vị trí xả khí cần được sử dụng đúng quy trình, đặc biệt khi dầu còn nóng. Người vận hành phải bảo đảm thiết bị đã ở trạng thái an toàn trước khi thao tác.
Nút xả dầu
Nút xả dầu hỗ trợ tháo dầu trong thân bơm hoặc khu vực cần bảo trì. Khi xả dầu nóng, cần thực hiện sau khi bơm đã dừng và dầu giảm về nhiệt độ an toàn.
Nút xả phải được làm kín sau khi lắp lại để tránh rò rỉ trong quá trình vận hành.
Bu lông và đai ốc liên kết
Bu lông liên kết giữ thân bơm, nắp sau, chân đế và các bộ phận khác. Bu lông cần có vật liệu, kích thước và cấp bền phù hợp.
Siết bu lông mặt ghép không đều có thể làm biến dạng gioăng hoặc gây rò dầu. Khi bảo trì, cần siết theo trình tự phù hợp.
Vòng mòn nếu có
Một số cấu hình bơm có thể sử dụng vòng mòn tại khu vực giữa cánh bơm và thân bơm. Vòng mòn giúp kiểm soát khe hở và bảo vệ thân bơm khỏi hao mòn trực tiếp.
Khi vòng mòn bị mòn, dòng hồi bên trong tăng và cột áp giảm. Cần thay đúng kích thước khi độ hở vượt giới hạn cho phép.
Sự phối hợp giữa các bộ phận trong bơm
Từ động cơ đến cánh bơm
Động cơ tạo chuyển động quay, khớp nối truyền mô-men xoắn, trục đưa chuyển động đến cánh và cánh truyền năng lượng cho dầu. Chỉ cần một bộ phận bị lệch hoặc hư hỏng, hiệu suất của cả cụm có thể giảm.
Độ đồng tâm giữa động cơ, khớp nối, trục và cánh cần được duy trì trong quá trình vận hành.
Từ cánh bơm đến đường xả
Cánh bơm tạo vận tốc cho dầu, khoang xoắn thu gom dòng dầu và thân bơm chuyển một phần vận tốc thành áp suất. Dầu sau đó đi ra cửa xả để vào đường cấp.
Khe hở bên trong, độ sạch của cánh và hình dạng thân bơm ảnh hưởng đến khả năng tạo lưu lượng và cột áp.
Từ phớt và ổ trục đến độ ổn định của cụm quay
Phớt giữ dầu bên trong, còn ổ trục giữ trục quay đúng vị trí. Nếu phớt rò hoặc ổ trục rung, dòng dầu và độ kín của bơm đều bị ảnh hưởng.
Vì vậy, việc bảo trì cần xem xét đồng thời cả cụm thủy lực, cụm quay và bộ phận làm kín.
Lưu ý khi kiểm tra cấu tạo bơm RY125-80-250
Kiểm tra khi bơm đã dừng và giảm nhiệt
Dầu truyền nhiệt có thể gây bỏng nếu còn nóng. Trước khi tháo phớt, mở mặt bích hoặc kiểm tra thân bơm, cần ngắt điện, khóa van và chờ thiết bị giảm nhiệt.
Cần xả áp và xử lý dầu còn lại theo quy trình an toàn của nhà máy.
Đối chiếu đúng phiên bản bơm
Cấu tạo chi tiết, vật liệu, kiểu phớt, kích thước cánh và cấu hình ổ trục có thể thay đổi theo nhà sản xuất. Không nên mua linh kiện chỉ dựa trên tên RY125-80-250.
Cần đối chiếu nhãn bơm, bản vẽ, kích thước thực tế và thông tin của nhà sản xuất trước khi thay thế.
Kiểm tra sau khi lắp lại
Sau khi lắp, cần kiểm tra chiều quay động cơ, độ kín, độ đồng tâm khớp nối, tình trạng bôi trơn ổ trục và khả năng cấp dầu vào bơm.
Khi chạy thử, cần theo dõi áp suất, lưu lượng, độ rung, tiếng ồn, nhiệt độ ổ trục và tình trạng phớt. Không nên đưa bơm vào tải cao ngay khi chưa xác nhận các thông số ổn định.

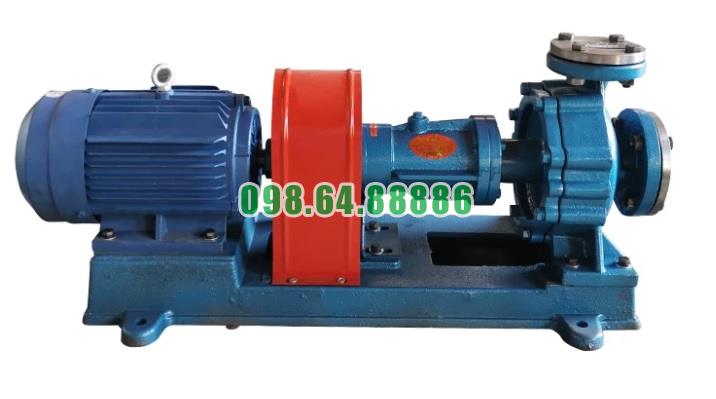

Cấu tạo chi tiết của bơm dầu truyền nhiệt RY125-80-250 gồm thân bơm, khoang xoắn, cửa hút, cửa xả, cánh bơm, moay-ơ, trục, then, khớp nối, phớt cơ khí, gioăng, buồng ổ trục, ổ bi, chất bôi trơn, động cơ, bệ bơm và các chi tiết phụ trợ.
Cụm thân và cánh tạo dòng dầu, cụm trục và động cơ truyền năng lượng, phớt và gioăng giữ độ kín, còn ổ trục và bệ bơm duy trì sự ổn định của cụm quay. Các bộ phận phải phối hợp đồng bộ để bơm vận hành hiệu quả trong hệ thống dầu nóng.
Khi kiểm tra hoặc thay thế linh kiện, cần căn cứ vào đúng cấu hình của bơm, điều kiện nhiệt độ, loại dầu và thông số hệ thống. Lắp đặt chính xác, bảo trì phớt, ổ trục, cánh bơm và khớp nối đúng thời điểm sẽ giúp bơm RY125-80-250 làm việc ổn định và hạn chế sự cố trong quá trình tuần hoàn dầu truyền nhiệt.
Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

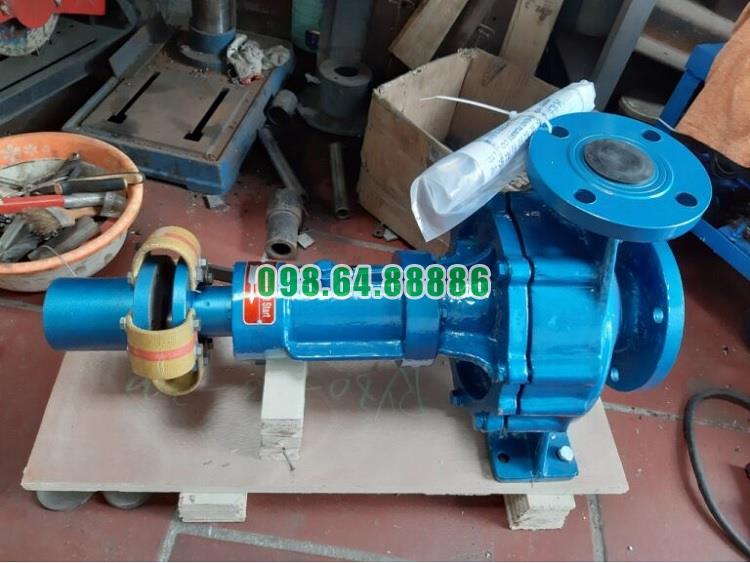

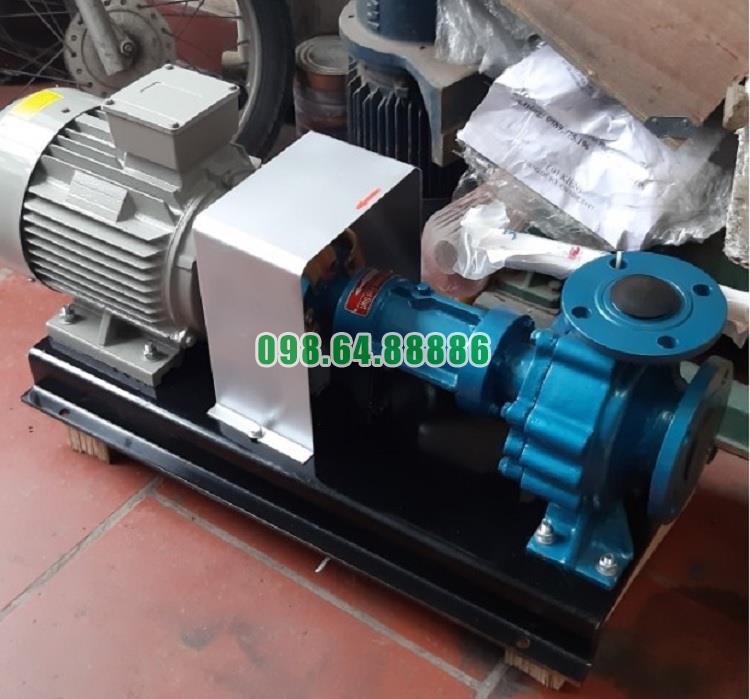

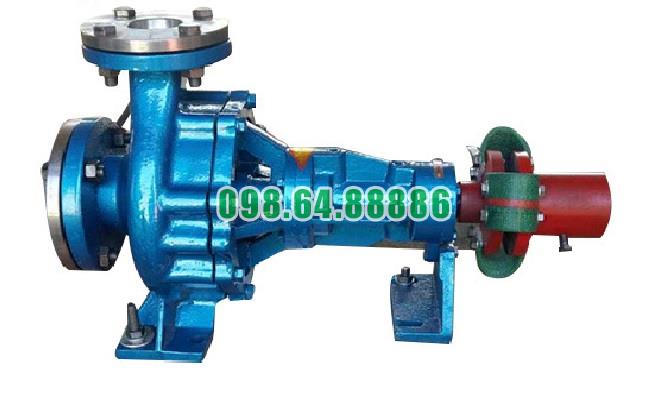

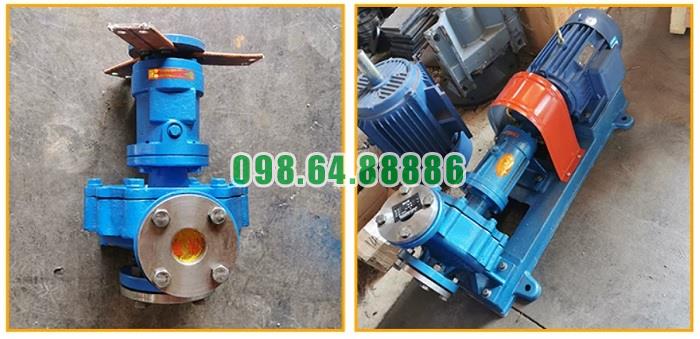

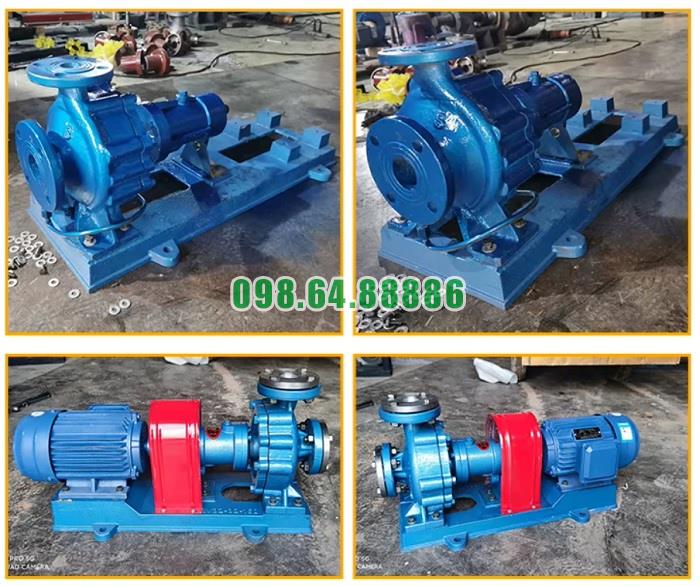

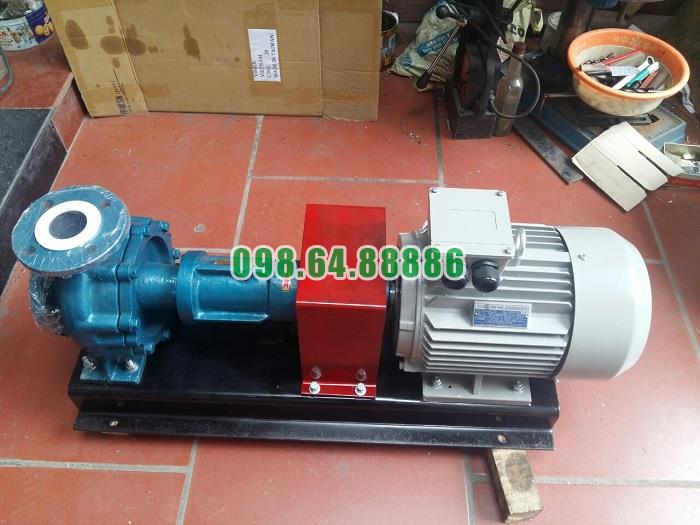

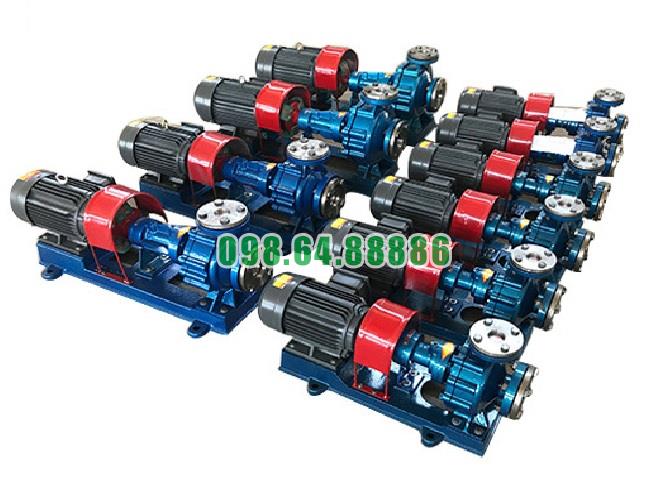

Hình ảnh thực tế bơm dầu truyền nhiệt RY
