Bơm booster inline ISG80-200, IRG80-200 thường được lắp đặt trong môi trường ẩm ướt, có nước tiếp xúc liên tục như tầng hầm, trạm kỹ thuật, hệ thống nước nóng, hoặc ngoài trời có mái che. Trong điều kiện này, nguy cơ rò rỉ điện từ động cơ nếu không được kiểm soát tốt sẽ ảnh hưởng đến an toàn vận hành, gây hư hỏng thiết bị và nguy hiểm cho người sử dụng. Chính vì vậy, cấu tạo của động cơ được thiết kế đặc biệt để ngăn ngừa rò rỉ điện tối đa.
Động cơ được trang bị vỏ kín kháng nước và bụi theo chuẩn IP54 hoặc IP55, có gioăng cao su tại các vị trí ghép nối như nắp hộp cực, đầu nối cáp điện và nắp sau. Điều này ngăn nước, hơi ẩm và bụi bẩn xâm nhập vào bên trong cuộn dây – nguyên nhân chính gây đoản mạch và phóng điện.
Phần lõi stator và cuộn dây được phủ lớp sơn cách điện đặc biệt, thường là sơn chịu nhiệt cấp F hoặc H, có khả năng ngăn hiện tượng rò điện khi hơi ẩm ngưng tụ. Một số dòng động cơ còn sử dụng phủ epoxy chống ẩm toàn bộ bên trong để nâng cao độ bền.
Dây đồng trong cuộn stato được bọc lớp cách điện cao cấp, thông thường là men cách điện polyester hoặc polyamide-imide, giúp chống lại hiện tượng đánh thủng điện môi. Đặc biệt, từng cuộn dây được tẩm sơn cách điện chân không (VPI), giúp chống thấm ẩm cực tốt.
Hộp đấu điện của bơm ISG80-200, IRG80-200 được thiết kế kín, bên trong có cầu đấu chắc chắn, có nắp đậy và gioăng cao su. Dây dẫn được cố định bằng ốc siết chống nước, ngăn nước chảy theo cáp vào trong động cơ. Ngoài ra, một số phiên bản động cơ cao cấp còn có lỗ thoát nước ngưng tụ ở đáy vỏ để tự động xả nước ẩm nếu có.
– Động cơ được trang bị đầu nối tiếp địa chắc chắn, thường nằm ngay trên hộp điện hoặc chân đế, giúp dẫn điện rò (nếu có) xuống đất một cách an toàn.
– Khi kết nối với tủ điều khiển, bơm được tích hợp rơle bảo vệ rò điện hoặc Aptomat chống giật (RCBO) để tự ngắt nguồn khi phát hiện dòng rò, đảm bảo an toàn cho người vận hành.
Trong môi trường có khả năng cảm ứng điện qua trục, một số dòng bơm booster có thể trang bị vòng bi cách điện (Insulated Bearing) để ngăn dòng điện chạy qua ổ bi, tránh hư hỏng vòng bi và làm giảm tiếng ồn bất thường trong thời gian dài vận hành.
Động cơ bơm booster inline ISG80-200, IRG80-200 được thiết kế với cấu tạo chống rò rỉ điện toàn diện, từ lớp vỏ kín IP55, dây quấn cách điện cao cấp, sơn phủ chống ẩm, hộp điện an toàn đến hệ thống tiếp địa và bảo vệ chống giật. Những đặc điểm này giúp thiết bị vận hành ổn định trong môi trường ẩm ướt, đảm bảo an toàn điện và kéo dài tuổi thọ hệ thống.
Bơm booster inline model ISG80-200, IRG80-200 thuộc nhóm bơm ly tâm trục đứng, thiết kế inline (đường hút và đường xả thẳng hàng trên cùng một trục ngang). Ưu điểm chính là dòng chảy không đổi hướng, giảm tổn thất áp lực, dễ dàng kết nối trực tiếp với hệ thống đường ống, phù hợp cho các ứng dụng cấp nước tăng áp, xử lý nước và tưới tiêu nông nghiệp.
Nguyên lý hoạt động của ISG80-200 và IRG80-200 dựa trên lực ly tâm:
Nước được dẫn vào buồng hút
Chất lỏng đi vào buồng hút và tiến đến tâm cánh bơm (mắt bơm). Đây là khu vực áp suất thấp được tạo ra nhờ sự quay của bánh công tác.
Cánh bơm quay tạo lực ly tâm
Bánh công tác (impeller) được gắn trực tiếp trên trục động cơ quay với tốc độ cao. Khi quay, cánh bơm đẩy chất lỏng từ tâm ra mép ngoài theo quỹ đạo xoáy tròn nhờ lực ly tâm.
Chuyển đổi năng lượng
Năng lượng cơ học từ động cơ → biến thành năng lượng động học của chất lỏng (tăng tốc độ dòng chảy).
Khi chất lỏng di chuyển ra mép cánh và vào buồng xoắn (volute), vận tốc được chuyển thành năng lượng áp suất, tạo ra cột áp cần thiết để đẩy nước đi xa.
Chất lỏng ra khỏi bơm
Dưới tác động của áp suất cao hơn tại cửa xả, chất lỏng được đẩy vào hệ thống đường ống, cung cấp cho các điểm tiêu thụ hoặc tích trữ vào bồn chứa.
Cánh bơm (impeller): đóng vai trò quyết định trong việc tạo áp lực và lưu lượng.
Trục bơm: truyền động từ động cơ đến cánh bơm.
Phớt cơ khí: đảm bảo độ kín, ngăn nước rò rỉ tại vị trí trục quay.
Thân bơm và buồng xoắn: định hình dòng chảy, chuyển đổi vận tốc thành áp suất.
Động cơ điện: cung cấp năng lượng quay liên tục, duy trì áp lực ổn định.
Đường hút và xả đồng trục: giảm tổn thất cột áp do đổi hướng dòng chảy.
Dễ lắp đặt: có thể đặt trực tiếp trên đường ống chính, không cần điều chỉnh nhiều về không gian.
Áp suất ổn định: thích hợp cho hệ thống cần tăng áp liên tục như cấp nước tòa nhà, nhà máy, tưới tiêu hoặc hệ thống xử lý nước.
Nguyên tắc hoạt động cơ bản của bơm ly tâm booster inline model ISG80-200, IRG80-200 dựa trên việc chuyển đổi năng lượng cơ học từ động cơ thành năng lượng thủy lực thông qua lực ly tâm của cánh bơm. Nhờ thiết kế inline, dòng chảy thẳng, tổn thất ít, thiết bị đảm bảo hiệu suất cao và áp lực ổn định. Đây là cơ chế làm việc quan trọng giúp bơm trở thành giải pháp tin cậy trong các hệ thống cấp nước tăng áp và xử lý nước hiện đại.
https://vietnhat.company/bom-nuoc-ly-tam-truc-dung-isg80200.html

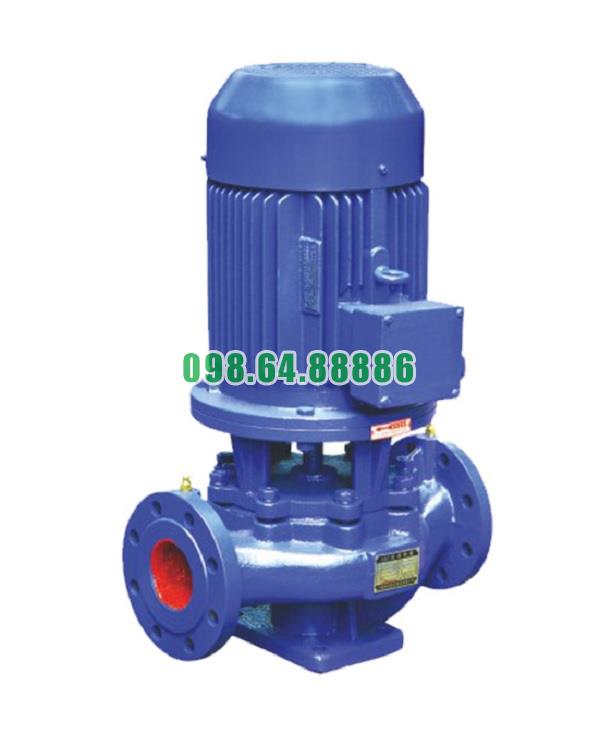

Máy bơm booster inline, bơm lùa, bơm tăng áp ISG80-200, IRG80-200 15kw, 50m3, 50m
