Bơm dầu truyền nhiệt RY80-50-200 sử dụng cụm làm kín tại vị trí trục bơm đi qua nắp bơm nhằm hạn chế dầu nóng rò rỉ ra ngoài trong quá trình vận hành. Theo tài liệu dòng RY, kết cấu làm kín gồm bộ chèn làm kín (packing) kết hợp với phớt dầu cao su chịu nhiệt.
Bộ chèn làm kín được lắp trong buồng làm kín trên nắp bơm, bao quanh khu vực trục bơm đi qua thân máy.
Nhiệm vụ chính của bộ chèn là tạo độ kín cần thiết giữa phần trục quay và phần vỏ cố định, qua đó hạn chế dầu truyền nhiệt thoát ra ngoài.
Khi bơm hoạt động, trục quay liên tục nên bộ chèn phải vừa duy trì độ kín, vừa không được tạo ma sát quá lớn lên trục.
Ngoài bộ chèn, Bơm dầu truyền nhiệt RY80-50-200 còn sử dụng phớt dầu cao su chịu nhiệt trong cụm làm kín và ổ trục.
Phớt dầu có vai trò hỗ trợ ngăn dầu bôi trơn thoát khỏi khoang ổ trục, đồng thời hạn chế tạp chất từ bên ngoài xâm nhập vào khu vực vòng bi.
Việc sử dụng phớt chịu nhiệt phù hợp với đặc điểm của dòng bơm RY, vốn làm việc trong hệ thống dầu nóng có nhiệt độ cao.
Trong kết cấu làm kín còn có vòng chặn dùng để giữ bộ chèn đúng vị trí trong buồng làm kín.
Chi tiết này giúp cụm packing được bố trí ổn định quanh trục, hạn chế dịch chuyển trong quá trình bơm quay ở tốc độ cao.
Khi tháo bơm để bảo dưỡng, vòng chặn và bộ chèn làm kín được tháo khỏi buồng làm kín trên nắp bơm để kiểm tra tình trạng mài mòn.
Hiệu quả của phớt làm kín không chỉ phụ thuộc vào bản thân phớt mà còn liên quan trực tiếp đến độ ổn định của trục bơm.
RY80-50-200 sử dụng hai bộ vòng bi để đỡ và định vị rôto. Khi ổ bi hoạt động tốt, trục ít rung và ít đảo, từ đó giúp bộ chèn và phớt làm việc ổn định hơn.
Ngược lại, nếu trục lệch tâm hoặc vòng bi hư hỏng, khu vực làm kín có thể chịu ma sát không đều và tăng nguy cơ rò rỉ dầu nóng.
Đặc điểm đáng chú ý của cụm làm kín RY80-50-200 là kết cấu tương đối đơn giản, sử dụng packing kết hợp phớt dầu thay vì một cụm phớt cơ khí phức tạp.
Thiết kế này phù hợp với cấu trúc tổng thể của dòng RY, đồng thời thuận tiện cho việc tháo kiểm tra, thay thế bộ chèn hoặc phớt khi bảo dưỡng.
Theo hướng dẫn vận hành, trong giai đoạn đầu bơm có thể xuất hiện rò rỉ nhẹ tại bộ làm kín; sau thời gian chạy rà, mức rò rỉ có thể giảm dần.
Kết cấu phớt làm kín của Bơm dầu truyền nhiệt RY80-50-200 gồm bộ chèn làm kín, phớt dầu cao su chịu nhiệt và các chi tiết giữ, bố trí quanh khu vực trục bơm và cụm ổ trục.
Cấu tạo này có nhiệm vụ hạn chế rò rỉ dầu nóng, giữ chất bôi trơn trong cụm ổ bi và hỗ trợ bơm vận hành ổn định. Độ bền của hệ thống làm kín phụ thuộc nhiều vào tình trạng trục, vòng bi, độ đồng tâm và việc bảo dưỡng đúng kỹ thuật

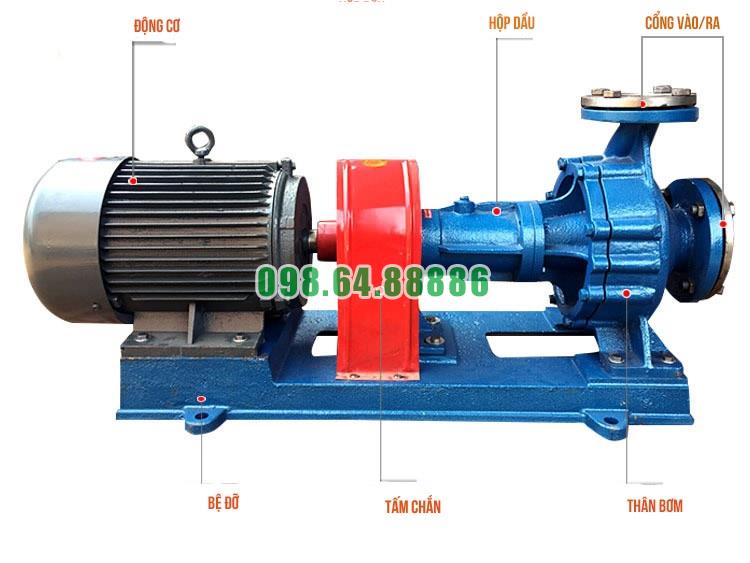

Quá trình tạo áp suất dòng chảy ổn định bằng Bơm dầu truyền nhiệt RY80-50-200 dựa trên nguyên lý ly tâm, trong đó bánh công tác quay ở tốc độ khoảng 2.900 vòng/phút để truyền năng lượng cho dầu tải nhiệt và tạo ra cột áp cần thiết cho hệ thống.
Dầu tải nhiệt được đưa vào bơm qua cửa hút và di chuyển về tâm bánh công tác. Tại khu vực này, áp suất thấp hơn phía ngoài bánh công tác nên dòng dầu tiếp tục được hút vào khi bơm vận hành liên tục.
Việc cấp dầu đầy đủ và ổn định tại cửa hút là điều kiện quan trọng để quá trình tạo áp suất diễn ra đều, tránh hiện tượng thiếu dầu hoặc dòng chảy không ổn định.
Động cơ 15 kW truyền mô-men qua khớp nối và trục bơm, làm bánh công tác quay với tốc độ khoảng 2.900 vòng/phút.
Khi bánh công tác quay, dầu được đẩy từ vùng tâm ra phía mép ngoài. Trong quá trình này, dòng dầu nhận thêm động năng và năng lượng áp suất, tạo cơ sở để bơm hình thành cột áp.
Sau khi rời bánh công tác, dầu đi vào khoang thân bơm. Tại đây, một phần vận tốc của dòng dầu được chuyển thành áp suất trước khi dầu đi ra cửa xả.

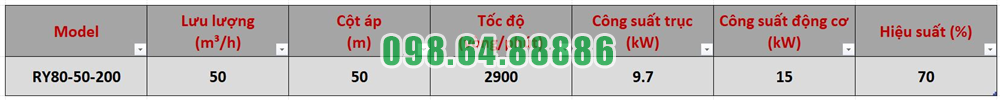

Nhờ quá trình này, RY80-50-200 có thể duy trì điểm làm việc khoảng:
Áp suất đầu ra của RY80-50-200 được duy trì khi tốc độ bánh công tác ổn định và dòng dầu vào bơm không bị gián đoạn.
Nếu đường hút thông thoáng, không có khí và bánh công tác không bị tắc, bơm có thể duy trì dòng dầu đều hơn qua cửa xả. Điều này giúp hạn chế dao động áp suất trong vòng tuần hoàn dầu tải nhiệt.
Tại điểm vận hành 50 m³/h, bơm tạo cột áp khoảng 50 m. Cột áp này thể hiện mức năng lượng mà bơm truyền cho dòng dầu để thắng trở lực của đường ống, van và các thiết bị trong hệ thống.
Do đó, quá trình tạo áp suất của RY80-50-200 không chỉ nhằm đẩy dầu ra khỏi bơm mà còn bảo đảm dòng dầu tiếp tục tuần hoàn qua toàn bộ hệ thống.
Áp suất thực tế của bơm thay đổi theo trở lực hệ thống. Khi điều chỉnh van xả, điểm vận hành của RY80-50-200 cũng thay đổi theo đường đặc tính.
Van hút cần được mở hoàn toàn trong quá trình vận hành. Việc điều chỉnh lưu lượng nên thực hiện tại van xả để hạn chế ảnh hưởng xấu đến điều kiện hút của bơm.
Để quá trình tạo áp suất dòng chảy ổn định bằng Bơm dầu truyền nhiệt RY80-50-200 diễn ra đúng yêu cầu, cần bảo đảm:
Quá trình tạo áp suất dòng chảy ổn định bằng Bơm dầu truyền nhiệt RY80-50-200 diễn ra khi dầu đi vào tâm bánh công tác, nhận năng lượng từ bánh công tác quay ở 2.900 vòng/phút, sau đó được tăng áp trong thân bơm trước khi đi ra cửa xả.
Với điểm làm việc 50 m³/h, cột áp 50 m và động cơ 15 kW, RY80-50-200 có khả năng duy trì dòng dầu tải nhiệt ổn định khi điều kiện hút tốt, bánh công tác hoạt động đúng và hệ thống được điều chỉnh tại điểm vận hành phù hợp

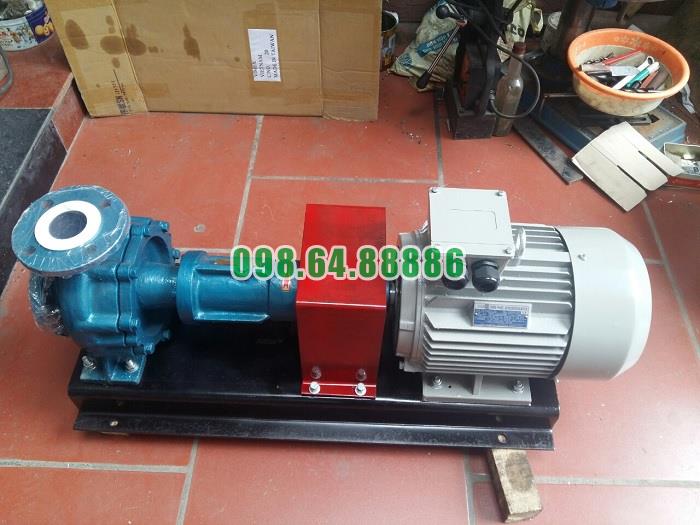

Bơm ly tâm chịu nhiệt RY80-50-200 Công suất 15 kW, lưu lượng 50 m3/h, cột áp 50 m
